Розетка RJ45 для Industrial Ethernet

Заказные данные
(1)
Аксессуары
(23)

Информационные материалы

Простое интегрирование в системы на основе промышленных витых пар.

Исключительно короткое время монтажа.

Металлический корпус, сертифицированный по 5 категории.

Надежный контакт с экраном и специальный рельеф для защиты соединения от тяговых усилий, обеспечиваемый винтовым креплением подъемной крышки модуля.

Исключение ошибок в монтаже за счет использования цветовой маркировки.

Область применения

Соединитель Industrial Ethernet FC RJ45 обеспечивает возможность подключения к промышленным сетям на основе витых пар FC TP кордов с гнездом RJ45. За счет установки в ряд нескольких соединителей RJ45 FC можно получать большое количество точек подключения.

Например, в 19” конструктиве в один ряд можно устанавливать до 16 соединителей RJ45 FC.

IE TP корд может быть использован для подключения к IE FC розетке RJ45 (10/100 Мбит/сек)

Дизайн

Соединитель Industrial Ethernet FC RJ45 выпускается в металлическом корпусе и соответствует 5 категории международных кабельных стандартов ISO/IEC 11801 и EN 50173. Он может монтироваться на 35-мм профильные шины DIN или на плоские поверхности через 4 отверстия в корпусе.

Соединитель RJ45 FC оснащен:

4 контактами с цветовой маркировкой для подключения промышленных витых пар Industrial Ethernet FC. Соединение с жилами кабеля осуществляется методом прокалывания изоляции.

Гнездом RJ45 с защитной крышкой для подключения различных типов TP кордов.

Функции

Соединитель Industrial Ethernet FC RJ45 подключается непосредственно к Industrial Ethernet FC кабелю. Через его гнездо RJ45 с помощью TP кордов и кабелей RJ45 к сети Industrial Ethernet производится подключение различных сетевых компонентов и терминалов.

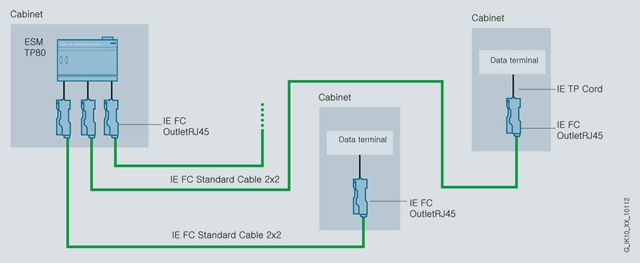

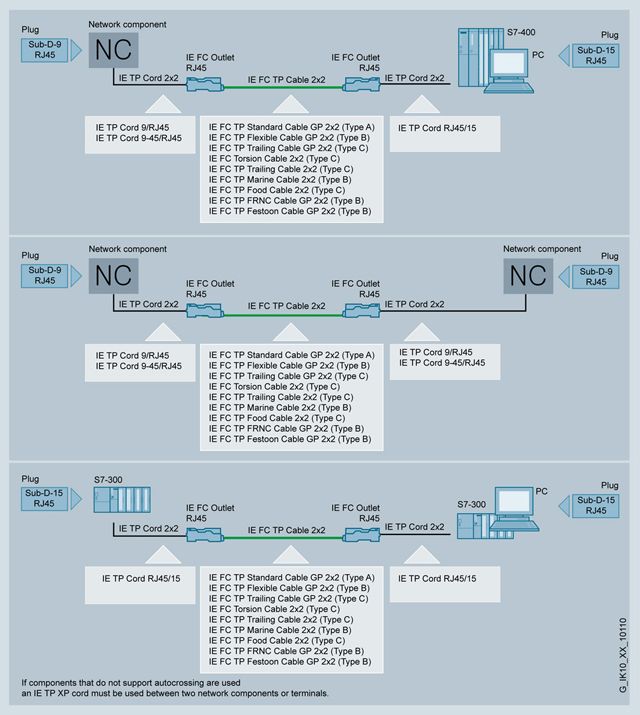

Конфигурации с соединителем RJ45 FC

Особенности

Простое подключение сетевых компонентов или терминалов к помехозащищенным каналам Industrial Ethernet FC.

Снижение времени монтажа за счет использования FC кабелей и TP кордов.

Высокая помехоустойчивость благодаря наличию металлического корпуса.

Гибкие варианты установки соединителя RJ45 FC.

Надежный контакт с экраном и отсутствие тяговых усилий на контактных соединениях.

Исключение ошибок в монтаже благодаря использованию цветовой маркировки контактов.

Технические данные

Заказной номер	6GK1 901-1FC00-0AA0
Назначение
Описание продукта	-
Использование в приложениях	-
Скорость обмена данными
Скорость обмена данными 1	10 Мбит/с
Скорость обмена данными 2	100 Мбит/с
Скорость обмена данными 3	-
Интерфейсы
Количество электрических соединителей:
для кабелей Industrial Ethernet FC TP	1
для подключения сетевых компонентов и терминалов	1
Конструкция электрических соединителей:
для кабелей Industrial Ethernet FC TP
для вставки 2FE модульной розетки FC RJ45	-
для вставки 1GE модульной розетки FC RJ45	-
поддержка технологии FastConnect	Есть
Конструкция
Материал корпуса	Металл
Габариты и масса:
ширина	31,7 мм
высота	107 мм
глубина	30 мм
масса без упаковки	300 г
Варианты установки:
установка на стандартную 35 мм профильную шину DIN	Есть
настенный монтаж	Есть
Условия эксплуатации, хранения и транспортировки
Диапазон температур:
во время работы	-25 … +70 °C
во время хранения	-40 … +70 °C
во время транспортировки	-40 … +70 °C
Относительная влажность во время работы при температуре 25 °C без появления конденсата, не более	-
Степень защиты корпуса	IP20
Устойчивость к воздействию огня	-
Устойчивость к воздействию:
минеральных масел	-
грязи	-
Устойчивость к воздействию ультрафиолетового излучения	-
Основные свойства и функции
Composant produit décharge de traction	-
Стандарты, одобрения, сертификаты
Сертификат соответствия RoHS	-
Одобрение UL	Есть
Стандарты для кабельных структур
