Технология FastConnect для Industrial Ethernet

• Заказные данные
  (69)
• Информационные материалы

  Информационные материалы

  • Система быстрого монтажа (Fast Connect –FC) для Industrial Ethernet (IE) кабельных сетей в офисных и промышленных
    условиях.
  • Быстрое и безошибочное выполнение монтажных работ.
  • Применение стандартных соединителей RJ45.
  • Идеальное решение по установке соединителей RJ45 на IE FC TP кабели 2х2 и использованию готовых кабелей в полевых условиях.
  • Идеальное решение по подключению IE FC TP кабелей 4х2 к модульной розетке IE FC RJ45.
  • Надежное контактное соединение с экраном, защита точек контактных соединений от тяговых усилий.
  • Исключение ошибок в монтаже за счет использования цветной маркировки и прозрачных корпусов соединителей.
  • Широкая гамма IE FC соединителей и IE FC TP кабелей, отвечающих требованиям UL.

  Область применения



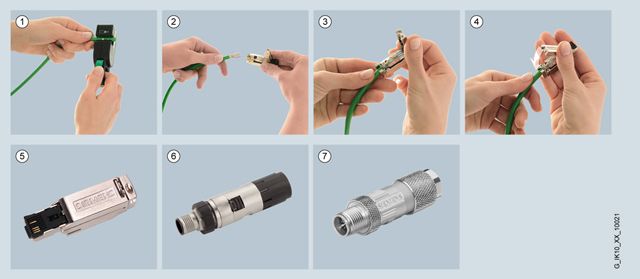

  • Замер длины отрезка, с которого будет удаляться изоляция.

  • Ввод отмеренного отрезка в паз устройства для удаления изоляции.

  • Фиксация кабеля в пазу устройства.

  • Выполнение нескольких оборотов устройства на кабеле.

  • Удаление отрезанной изоляции.

  • Удаление защитной пленки.

  • Установка разделанного кабеля в соединитель RJ45.

  • Разделанный кабель FC с соединителем RJ45, включенный в TP корд.



  Industrial Ethernet FastConnect является техникой для быстрого легкого монтажа 4-х и 8-ми жильных кабелей Industrial Ethernet FC.



  После зачистки IE FC кабель может быть непосредственно смонтирован в IE FC RJ45 разъем (4-х жильный), IE FC розетку RJ45 (4-х жильный) или IE RJ45 модульную розетку (8-ми жильный).




  Дизайн

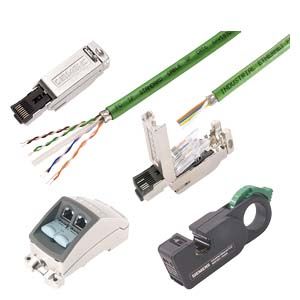

  Система FastConnect объединяет в своем составе три основных компонента:

  • Industrial Ethernet FC кабель:
    • Стандартный
    • Трейлинговый
    • Морской.

  • Инструмент для удаления изоляции с кабелей FC.

  • Соединитель RJ45 FC для Industrial Ethernet.

  • Модули Industrial Ethernet ELS TP40/ELS TP40M



  Функции

  Технология FastConnect позволяет выполнять быстрое соединение кабелей Industrial Ethernet FC с соединителями RJ45.

  IE FC RJ45 разъем (10/100 Мбит/сек)
  IE FC розетка RJ45 (10/100 Мбит/сек)
  IE FC RJ45 модульная розетка (10/100/1000 Мбит/сек)

  Подключение к терминалам или сетевым компонентам производится с помощью TP корда.

  Специальная конструкция кабелей Industrial Ethernet FC позволяет использовать для их разделки специальный инструмент, обеспечивающий возможность удаления изоляции и внешнего экрана со строго определенных участков конца кабеля. Разделанный таким образом кабель подключается к соединителю RJ45 методом прокалывания изоляции жил.

  Особенности



  • Снижение времени монтажа за счет быстрого удаления изоляции и внешнего экрана кабеля FC.

  • Удобное выполнение операций разделки кабеля с помощью специального устройства.

  • Надежный контакт с экраном и защита от тяговых усилий с помощью крышки с винтовым креплением.

  • Предотвращение ошибок в монтаже за счет использования цветовой маркировки жил.
