Штекеры IE Push Pull Plug PRO

Заказные данные
(6)
Аксессуары
(15)

Информационные материалы

Штекеры для монтажа электрических IE FC TP и оптических POF/PCF кабелей Industrial Ethernet со скоростью обмена данными до 100 Мбит/с.
Штекеры для монтажа цепей питания 2 x 24 В между станциями Industrial Ethernet.
Степень защиты IP65/67.
Все соединители оснащены соединительным механизмом push-pull.

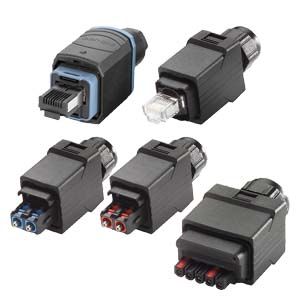

IE RJ45 Plug PRO

Штекер Industrial Ethernet RJ45 для выполнения монтажных работ в полевых условиях с подключением кабеля к коммутаторам SCALANCE X-200IRT PRO и интерфейсным модулям станции SIMATIC ET200pro.
Простое подключение IE FC TP кабелей 2х2 методом прокалывания изоляции жил без использования специального инструмента.
Прочный пластиковый корпус промышленного исполнения.
Хорошее экранирование и защита от разрядов.
Обмен данными со скоростью до 100 Мбит/с.

IE SC RJ Plug PRO

Штекер Industrial Ethernet SC RJ для выполнения монтажных работ в полевых условиях с подключением:
- пластиковых (POF) оптических кабелей к коммутаторам SCALANCE X-200IRT PRO и интерфейсным модулям станции SIMATIC ET200pro;
- оптических кабелей PCF к коммутаторам SCALANCE X-200IRT PRO.
Прочный пластиковый корпус промышленного исполнения.

Power Plug PRO

5-полюсный штекер для выполнения монтажных работ в полевых условиях с подключением цепей питания 2 x 24 В к коммутаторам SCALANCE X-200IRT PRO и модулям станции SIMATIC ET200pro.

Область применения

Штекеры IE RJ45 Plug PRO и IE SC RJ Plug PRO (POF или PCF кабели) оснащены соединительным механизмом push-pull, имеют степень защиты IP65/67 и предназначены для подключения к сетевым компонентам, монтируемым вне шкафов управления. Отсутствие силикона позволяет применять эти соединители в автомобильной промышленности.

Особенности

Простой и удобный монтаж линий питания и обмена данными в полевых условиях с обеспечением степени защиты контактных соединений IP65/67.

Технические данные

Order number	6GK1901-1BB20-6AA0	6GK1901-1BB10-6AA0	6GK1901-0BP10-6AA0
Product type designation	IE FC RJ45 Plug PRO (Push Pull)	IE RJ45 Plug PRO (Push Pull)	IE RJ45 Coupler PRO (Push Pull)
Product description	RJ45 data connector	RJ45 data connector	RJ45 Push Pull coupler
Suitability for use	Field-assembly connector for push-pull device connection in high degree of protection	Field-assembly connector for push-pull device connection in high degree of protection	Push-Pull cable coupler / connection terminal with high protection class
Transmission rate
Transfer rate for Industrial Ethernet	10 Mbit/s, 100 Mbit/s	10 Mbit/s, 100 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s
Interfaces
Number of electrical connections
● for Industrial Ethernet FC TP cables	4	4	8
● for network components or terminal equipment	1	1
Type of electrical connection
● for Industrial Ethernet FC TP cables	integrated cut-and-clamp contacts for 4-wire TP FC installation cable	integrated cut-and-clamp contacts for 4-wire TP FC installation cable
● for network components or terminal equipment	RJ45 connector (Push Pull device connection)	RJ45 connector (Push Pull device connection)	RJ45 connector (Push Pull device connection)
Type of electrical connection FastConnect	Yes	No	No
Mechanical data
Material of the enclosure	plastic	plastic	metal
Number of reuses	10
Locking mechanism design	Push-pull	Push-pull	Push-pull
Design, dimensions and weight
Type of cable outlet	180° cable outlet	180° cable outlet	180° cable outlet
Width	22 mm	22 mm	46 mm
Height	29 mm	30 mm	51 mm
Depth	73 mm	67.7 mm	90 mm
Net weight	68.8 g	68.8 g	247 g
Connectable cable cross-section	6.5 ... 8 mm	6.5 ... 6.5 mm
Permitted ambient conditions
Ambient temperature
● during operation	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
● during storage	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
● during transport	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
Chemical resistance to water	resistant	resistant	resistant
Protection class IP	IP65/67	IP65/67	IP65
Product properties, functions, components general
Product feature
● PoE capability	Yes	Yes	Yes
● PoE+capability	Yes	Yes	Yes
● silicon-free	Yes	Yes	Yes
Product component
● strain relief	Yes	Yes	Yes
Standards, specifications, approvals
Certificate of suitability
● RoHS conformity	Yes	Yes	Yes
● UL approval	Yes	Yes	Yes
● cULus approval	No		No
● Railway application in accordance with EN 50155	No	No	No
Standard for structured cabling	Cat5	Cat5	Cat5

Order number	6GK1900-0MB00-6AA0	6GK1900-0NB00-6AA0	6GK1907-0AB10-6AA0
Product type designation	IE SC RJ POF Plug PRO (Push Pull)	IE SC RJ PCF Plug PRO (Push Pull)	Power Plug PRO (Push Pull)
Product description	SC RJ connector for POF fibre optic cable	SC RJ connector for PCF fibre optic cable	Power connector, 5-pole
Suitability for use	Field-assembly connector for push-pull device connection in high degree of protection	Field-assembly connector for push-pull device connection in high degree of protection	Field-assembly connector ( spring-loaded contacts for energy cable with 5 wires) for push-pull device connection in high degree of protection, for voltage supply with 2 x 24 V DC
Transmission rate
Transfer rate for Industrial Ethernet	100 Mbit/s	100 Mbit/s
Interfaces
Number of electrical connections
● for network components or terminal equipment			1
Type of electrical connection
● for network components or terminal equipment			Power contacts (Push Pull casing)
Number of optical interfaces for fiber optic cable	1	1
Design of the optical interface for network components or terminal equipment	SC RJ connector (Push Pull device connection)	SC RJ connector (Push Pull device connection)
Type of electrical connection FastConnect	No	No	No
Mechanical data
Material of the enclosure	plastic	plastic	plastic
Locking mechanism design	Push-pull	Push-pull	Push-pull
Design, dimensions and weight
Type of cable outlet	180° cable outlet	180° cable outlet	180° cable outlet
Width	22 mm	22 mm	36 mm
Height	30 mm	30 mm	30 mm
Depth	62.5 mm	62.5 mm	66.3 mm
Net weight	63.5 g	63.5 g	83.1 g
Permitted ambient conditions
Ambient temperature
● during operation	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
● during storage	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
● during transport	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
Chemical resistance to water	resistant	resistant	resistant
Protection class IP	IP65/67	IP65/67	IP65
Product properties, functions, components general
Product feature
● silicon-free	Yes	Yes	Yes
Product component
● strain relief	Yes	Yes	Yes
Standards, specifications, approvals
Certificate of suitability
● RoHS conformity	Yes	Yes	Yes
● UL approval	No	No	Yes
● Railway application in accordance with EN 50155	No	No	No
