TP Cord

• Заказные данные
  (46)
• Аксессуары
  (5)
• Информационные материалы

  Информационные материалы



  • Поставляется с установленными соединителями. Максимальная длина соединительного кабеля 10м.

  • Малый диаметр соединительного кабеля, позволяющий производить подключение к соединителю RJ45.

  • Превосходит категорию 5 международных кабельных стандартов ISO/IEC 11801 и EN 50173.

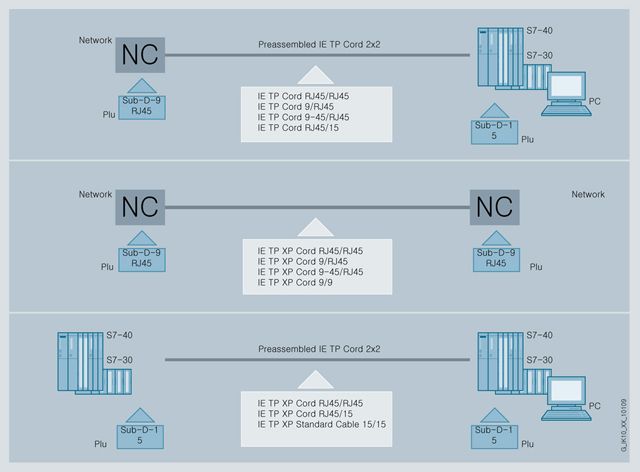

  Область применения



  Использование ТР кордов для прямого соединения сетевых компонентов





  IE TP корд RJ45/RJ45 может быть использован для прямого соединения сетевых компонентов (10/100/1000 Мбит/сек)




  Дизайн



  • Две пары жил.

  • Каждая витая пара образована переплетением двух жил и двух кордовых нитей.

  • Каждая витая пара помещена в пластиковую оболочку и экранирована двумя слоями алюминиевой фольги.

  • Наружный экран в виде оплетки из луженой медной проволоки.

  • Пластиковая (PVC) оболочка.

  TP корд поставляется с заранее установленными соединителями в следующих версиях:

  • TP корд RJ45/RJ45 с двумя соединителями RJ45.

  • TP XP корд RJ45/RJ45 с двумя соединителями RJ45. Для соединения отвода с линией передачи.

  • TP корд 9/RJ45 с одним 9-полюсным ITP соединителем и одним соединителем RJ45.

  • TP XP корд 9/RJ45 с одним 9-полюсным ITP соединителем и одним соединителем RJ45. Для соединения отвода с линией передачи.

  • TP корд 9-45/RJ45 с одним 9-полюсным ITP соединителем с отводом кабеля под углом 45° и одним соединителем RJ45.

  • TP XP корд 9-45/RJ45 с одним 9-полюсным ITP соединителем с отводом кабеля под углом 45° и одним соединителем RJ45. Для соединения отвода с линией передачи.

  • TP XP корд 9/9 с двумя 9-полюсными соединителями D-типа. Для соединения отвода с линией передачи.

  • TP корд RJ45/15 с одним соединителем RJ45 и одним 15-полюсным соединителем D-типа. Используется для непосредственного подключения терминалов с встроенным ITP интерфейсом к сетевым компонентам с встроенным интерфейсом RJ45.

  • TP XP корд RJ45/15 с одним соединителем RJ45 и одним 15-полюсным соединителем D-типа. Для соединения отвода с линией передачи.

  • TP конвертирующий корд 15/RJ45 с одним 15-полюсным гнездом соединителем D-типа и одним соединителем RJ45. 15-полюсный соединитель оснащен приспособлением для фиксации подключаемого кабеля. Корд предназначен для подключения терминалов с встроенным интерфейсом RJ45 к системам на основе промышленных витых пар. Например, через стандартный ITP кабель 9/15.

  Функции

  Повышение гибкости кабельных соединений и обеспечение высоких показателей электромагнитной совместимости. Максимальное расстояние между двумя соединяемыми приборами может достигать 10м.

  Адаптация кабельных соединений для работы с приборами, оснащенными различными типами интерфейсов.

  Особенности



  • Простое подключение терминалов с встроенным интерфейсом RJ45 к помехоустойчивым кабельным системам Industrial Ethernet FC.

  • Быстрый и безошибочный монтаж с использованием заготовленных и протестированных в заводских условиях изделий.

  • Простота прокладки благодаря малому диаметру кабеля.

  • Цветовая маркировка соединителей RJ45 для идентификации перекрещивающихся и не перекрещивающихся кабелей:
    • красный цвет для перекрещивающихся
    • зеленый для не перекрещивающихся кабелей.



  Технические данные

  Order number		6XV1870-3QH10	6XV1850-2JH10
  Product type designation		IE TP Cord RJ45/RJ45, 4x2	IE TP Cord 9/RJ45, 2x2
  Product description		Patch cable, preferred length, preassembled with two RJ45 connectors (10/100/1000/10000MB)	Patch cable, preferred length, preassembled with one 9-pole D-sub connector and one RJ45 connector
  Suitability for use		Easy connection of data terminals to the IE FC cabling system	Easy connection of data terminals to the IE FC cabling system
  Cable designation		LI 02YSCH 4x2x0,15 PIMF GN FRNC	LI 02YSCY 2x2x0,15/0,98 PIMF ICCS GN
  Wire length		1 m	1 m
  Electrical data
  Damping ratio per length
  ● at 10 MHz maximum		86 dB/km	85 dB/km
  ● at 100 MHz maximum		280 dB/km	278 dB/km
  ● at 300 MHz maximum		501 dB/km	500 dB/km
  ● at 600 MHz maximum		735 dB/km	733 dB/km
  Impedance
  ● at 1 MHz ... 100 MHz		100 Ω	100 Ω
  ● at 10 MHz … 600 MHz		100 Ω	100 Ω
  Relative symmetrical tolerance
  ● of the characteristic impedance at 1 MHz … 100 MHz		15 %	15 %
  ● of the characteristic impedance at 10 MHz … 600 MHz		10 %	6 %
  Transfer impedance per length at 10 MHz		10 mΩ/m	10 mΩ/m
  Loop resistance per length maximum		290 mΩ/m	300 mΩ/m
  Insulation resistance coefficient		500 GΩ·m	500 GΩ·m
  Operating voltage
  ● RMS value		80 V	80 V
  NVP value in percent		80 %
  Mechanical data
  Number of electrical cores		8	4
  Design of the shield		Overlapped aluminum-clad foil, sheathed in a braided screen of tin-plated copper wires	Overlapped aluminum-clad foil, sheathed in a braided screen of tin-plated copper wires
  Core diameter
  ● of AWG26 core		0.5 mm	0.48 m
  Outer diameter
  ● of inner conductor		0.5 mm	0.48 mm
  ● of the wire insulation		1 mm	0.98 mm
  ● of cable sheath		6.2 mm
  Symmetrical tolerance of the outer diameter of cable sheath		0.3 mm
  Width of cable sheath			5.8 mm
  Symmetrical tolerance of width of cable sheath			0.2 mm
  Thickness of cable sheath			3.7 mm
  Symmetrical tolerance of thickness of cable sheath			0.2 mm
  Material
  ● of the wire insulation		PE	PE
  ● of cable sheath		FRNC	PVC
  Color
  ● of the insulation of data wires		white/blue, white/orange, white/green, white/brown	white/blue, white/orange
  ● of cable sheath		green	green
  Bending radius
  ● with single bend minimum permissible		31 mm	24 mm
  ● with multiple bends minimum permissible		43.5 mm	42 mm
  Weight per length		50 kg/km	32 kg/km
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-25 ... +80 °C	-40 ... +70 °C
  ● during storage		-25 ... +80 °C	-40 ... +70 °C
  ● during transport		-25 ... +80 °C	-40 ... +70 °C
  ● during installation		-25 ... +80 °C	-40 ... +70 °C
  ● Note		In fixed installation -40 °C to 80 °C
  Burning behavior		flame resistant according to IEC 60332-1	flame resistant according to IEC 60332-1
  Chemical resistance
  ● to mineral oil		oil resistant according to IEC 60811-2-1 (4 h / 70°C)	oil resistant according to IEC 60811-2-1 (4 h / 70°C)
  ● to grease		Conditional resistance	Conditional resistance
  Protection class IP		IP20	IP20
  Product properties, functions, components general
  Product feature
  ● halogen-free		Yes	No
  ● silicon-free		Yes	Yes
  Standards, specifications, approvals
  UL/ETL listing 300 V Rating		No	No
  UL/ETL style 600 V Rating		No	No
  Certificate of suitability
  ● UL approval		Yes	Yes
  Standard for structured cabling		Cat6A	Cat7
  Marine classification association
  ● American Bureau of Shipping Europe Ltd. (ABS)		No	No
  ● Bureau Veritas (BV)		No	No
  ● Det Norske Veritas (DNV)		No	No
  ● Germanische Lloyd (GL)		No	No
  ● Lloyds Register of Shipping (LRS)		No	No
  ● Nippon Kaiji Kyokai (NK)		No	No
  ● Polski Rejestr Statkow (PRS)		No	No




  Дальнейшая информация

  Замечание:

  Дополнительные компоненты SIMATIC NET Вы можете заказать у вашего регионального представителя.
