Обзор по кабелям витая пара

• Информационные материалы

  Информационные материалы

  Промышленные витые пары ITP с соединителями D-типа

  • Промышленные витые пары ITP (Industrial Twisted Pair) предназначены для непосредственного соединения сетевых станций с сетевыми компонентами. Подключение выполняется с помощью соединителей D-типа. Длина линии может достигать 100м.



  Витые пары FC (Fast Connect)

  • Витые пары FC предназначены для применения в административных помещениях промышленных предприятий. С их помощью осуществляется связь промышленного и офисного уровня управления предприятием.

  • Витые пары FC позволяют осуществлять быстрый и простой монтаж кабельных соединений. Существующие сети с подключением сетевых устройств через соединитель RJ45 могут быть распространены и на промышленную среду.



  Структура кабельных соединений

  • Кабельные соединения в соответствии с требованиями стандарта EN 50173 выполняются в виде древовидной структуры, охватывающей все здание и обеспечивающей возможность использования информационных (IT) технологий. Все здание подразделяется на три области:
    • Первая область: подключение здания.
    • Вторая область: подключение отдельных этажей здания.
    • Третья область: обвязка IT терминалов на этаже.



  Такая структура кабельных соединений отвечает требованиям стандарта EN 50173.







  Область применения

  	10/100 Мбит/с	10/100/1000 Мбит/с
  IE FC TP кабель 2х2	•	–
  IE FC TP кабель 4х2	–	•
  Штекер IE FC RJ45	•	–
  Розетка IE FC RJ45	•	–
  Модульная розетка IE FC	–	•
  IE TP корд	•1)	•2)





  1) Все типы ТР кордов с соединителями D-типа

  2) IE TP корд RJ45/RJ45 и IE TP XP корд RJ45/RJ45

  Дизайн

  Система IE FC объединяет в своем составе:

  • IE FC TP кабели специальной конструкции, обеспечивающей возможность быстрого выполнения тажных работ. Кабели имеют сертификаты UL и категории 5 плюс. Номенклатура IE FC включает в свой состав кабели стандартного, гибкого и морского исполнения.
  • Инструмент IE FC для быстрой и простой разделки IE FC TP кабелей с удалением оболочки и экрана на отрезках, необходимых для установки соединителя.
  • Соединители IE FC различного назначения с подключением жил IE FC TP кабелей методом прокалывания изоляции или через терминальные блоки с контактами под винт.

  Интеграция

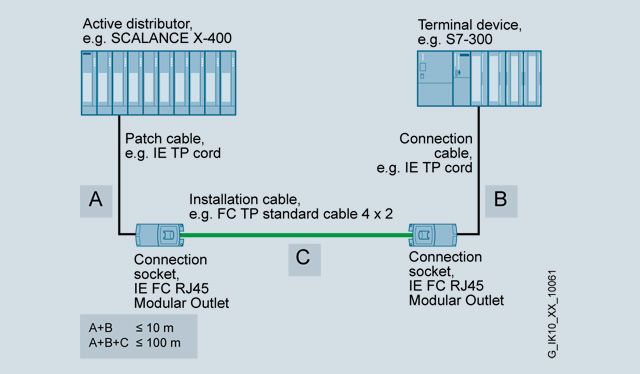

  Структура соединения с EN 50173

  Особенности

  • Обширный спектр кабельной продукции для различных вариантов прокладки кабельных сетей в промышленных условиях.
  • Минимальные затраты времени на монтаж кабельной сети и обеспечение надежной связи в промышленных условиях.
  • Простота установки соединителей на 4- (категория 5) и 8-жильные (категория 6) IE FC TP кабели.
  • Использование одного и того же инструмента для быстрого удаления оболочки и экрана для 4- и 8- жильных IE FC TP кабелей.
  • Обеспечение надежного контактного соединения с экраном кабеля.
