Штекер IE FC RJ45

Заказные данные
(9)
Аксессуары
(15)

Непосредственное подключение к сетевым станциям/ компонентам Industrial Ethernet FC TP кабелей 2 x 2 длиной до 100 м без использования TPкордов
Простое подключение (методом прокалывания изоляции жил) 4-жильных TP кабелей (100 Мбит/с) без использования специального инструмента
Безошибочный монтаж благодаря хорошо видимым точкам соединения и цветной маркировки контактов
Промышленное исполнение (прочный металлический корпус, отсутствие мелких деталей, которые можно потерять)
Превосходная электромагнитная совместимость, надежная защита от воздействия помех
Специальный рельеф укладки кабеля в корпусе, исключающий возможность приложения тяговых усилий к точкам контактных соединений
Совместимость со стандартом EN 50173 (RJ45)
Специальный рельеф для фиксации штекера в гнезде RJ45

Область применения

Штекеры IE FC RJ45 имеют компактный прочный корпус и могут использоваться в промышленных и офисных условиях.

Они позволяют выполнять простой и быстрый монтаж на Industrial Ethernet FastConnect кабели 2 x 2 (4-жильные TP кабели) в полевых условиях.

Для разделки IE FC TP кабелей рекомендуется использовать специальный инструмент Industrial Ethernet FastConnect, существенно упрощающий и ускоряющий выполнение монтажных работ.

Новые штекеры позволяют устанавливать непосредственную связь между сетевыми станциями/ компонентами с помощью IE FC TP кабеля (до 100 Мбит/с) без использования TP кордов. Длина линии связи не должна превышать 100 м.

Использование FC кабелей с IE FC RJ45 разъемом

Дизайн

Штекеры Industrial Ethernet FC RJ45 имеют два исполнения:

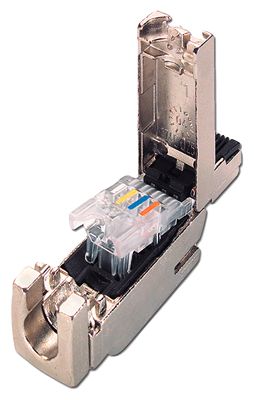

с отводом кабеля под углом 180° (с осевым отводом кабеля)

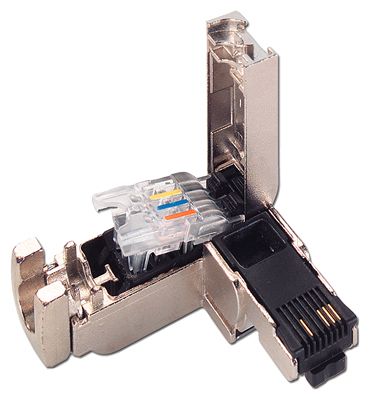

с отводом кабеля под углом 90° (с угловым отводом кабеля)

Они позволяют оптимизировать структуру кабельных соединений Industrial Ethernet FastConnect между сетевыми станциями/ компонентами. Прочный металлический корпус промышленного исполнения обеспечивает надежную защиту линий связи от воздействия помех и механических воздействий.

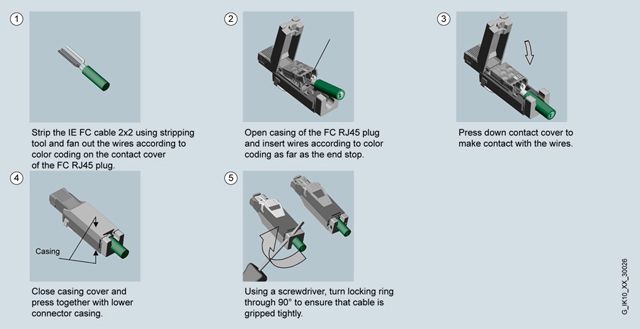

4 встроенных ножевых контакта обеспечивают возможность быстрого подключения жил FC кабеля. При поднятой крышке концы разделанного кабеля вставляются в ножевые контакты штекера. Опускание крышки в рабочее положение приводит к прокалыванию изоляции жил и появлению надежного электрического контакта между жилами кабеля и контактами штекера. Одновременно появляется надежное электрическое соединение с экраном кабеля.

Благодаря своей компактности штекеры могут подключаться к приборам, оснащенным одним гнездом RJ45 или блоком гнезд RJ45.

В приборах, гнезда RJ45 которых оснащены накидными скобами, обеспечивается надежная фиксация штекера в гнезде.

Функции

Штекеры Industrial Ethernet FC RJ45 используются для монтажа некроссированных 100 Мбит/с Ethernet соединений длиной до 100 м без использования TP кордов. Допускается монтаж кроссированное подключение кабелей с перекрещиванием жил приема и передачи данных.

Диагностика

При открытой крышке корпуса становится видна цветная маркировка ножевых контактов штекера, что существенно упрощает выполнение монтажных работ. Внутренний прозрачный корпус ножевых контактов позволяет выполнять визуальную проверку правильности подключения жил кабеля.

Особенности

Идеальное решение для использования штекеров RJ45 на полевом уровне
Быстрый и безошибочный монтаж на основе технологии FastConnect
Металлический корпус, высокая стойкость к воздействию помех
Надежное экранирование, специальный рельеф для укладки кабеля, исключающий возможность приложения тяговых усилий к контактным соединениям
Цветная маркировка контактов для подключения жил IE FC TP кабеля
Полная совместимость с технологией Industrial Ethernet FastConnect и исчерпывающий спектр FastConnect кабелей с одобрениями UL и PROFInet совместимостью

Технические данные

Order number	6GK1901-1BB20-2AA0	6GK1901-1BB10-2AA0	6GK1901-1BB30-0AA0
Product type designation	IE FC RJ45 Plug 90 (2x2)	IE FC RJ45 Plug 180 (2x2)	IE FC RJ45 Plug 145 (2x2)
Product description	RJ45 data connector	RJ45 data connector	RJ45 data connector
Suitability for use	For connection to IE FC TP cables 2x2, suitable for fast assembly with the FastConnect system	For connection to IE FC TP cables 2x2, suitable for fast assembly with the FastConnect system	For connection to IE FC TP cables 2x2, suitable for fast assembly with the FastConnect system
Transmission rate
Transfer rate for Industrial Ethernet	10 Mbit/s, 100 Mbit/s	10 Mbit/s, 100 Mbit/s	10 Mbit/s, 100 Mbit/s
Interfaces
Number of electrical connections
● for Industrial Ethernet FC TP cables	4	4	4
● for network components or terminal equipment	1	1	1
Type of electrical connection
● for Industrial Ethernet FC TP cables	integrated cut-and-clamp contacts for 4-wire TP FC installation cable	integrated cut-and-clamp contacts for 4-wire TP FC installation cable	integrated cut-and-clamp contacts for 4-wire TP FC installation cable
● for network components or terminal equipment	RJ45 connector	RJ45 connector	RJ45 connector
Type of electrical connection FastConnect	Yes	Yes	Yes
Mechanical data
Material of the enclosure	metal	metal	metal
Number of reuses	10	10	10
Locking mechanism design	other	other	other
Design, dimensions and weight
Type of cable outlet	90° cable outlet	180° cable outlet	145° cable outlet
Width	13.7 mm	13.7 mm	13.9 mm
Height	16 mm	16 mm	16 mm
Depth	42 mm	55 mm	55.6 mm
Net weight	35 g	35 g	35 g
Connectable cable cross-section	6.5 ... 6.5 mm	6.5 ... 6.5 mm	6.5 ... 6.5 mm
Permitted ambient conditions
Ambient temperature
● during operation	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
● during storage	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
● during transport	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
Relative humidity at 25 °C without condensation during operation maximum	95 %	95 %	95 %
Protection class IP	IP20	IP20	IP20
Product properties, functions, components general
Product feature
● PoE capability	Yes	Yes	Yes
● PoE+capability	Yes	Yes	Yes
● silicon-free	Yes	Yes	Yes
Product component
● strain relief	Yes	Yes	Yes
Standards, specifications, approvals
Certificate of suitability
● RoHS conformity	Yes	Yes	Yes
● UL approval	Yes	Yes	Yes
● cULus approval	Yes	Yes	Yes
● Railway application in accordance with EN 50155	No	No	No
Standard for structured cabling	Cat5	Cat5	Cat5
