  IE FO корды

  • Готовые соединительные кабели длиной до 1 м.
  • 2-жильные соединительные кабели для непосредственного подключения активных сетевых компонентов в шкафах управления.
  • Малый диаметр кабеля, удобство его прокладки.
  • Простое подключение активных сетевых компонентов с различными оптическими интерфейсами с помощью соединительных кабелей с двумя типами соединителей.

  Область применения

  Оптический корд SC/SC для подключения XC100-4OBR к SCALANCE X320-3LD.

  Дизайн

  • 2 x 2-жильный мультимодовый соединительный кабель с фиксированными световодами и арамидной защитой от деформации.
  • 2 x 2-жильный одномодовый кабель с фиксированными световодами и арамидной защитой от деформации.
  • Отсутствие галогенов и низкое выделение вредных веществ при воздействии огня. Возможность прокладки в зданиях.

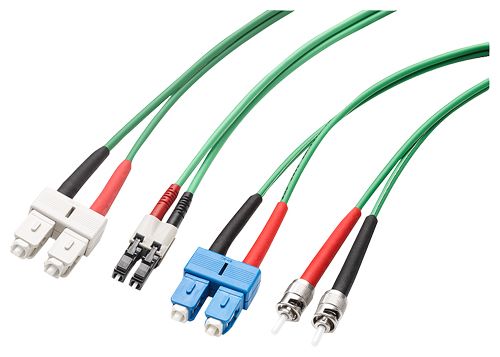

  Оптические корды в виде готовых кабелей с установленными соединителями выпускаются в следующих версиях:

  • MM FO корд SC/SC
    Готовый мультимодовый оптический кабель с двумя дуплексными соединителями SC.
  • MM FO корд SC/BFOC
    Готовый мультимодовый оптический кабель с одним дуплексным соединителем SC и двумя соединителями BFOC.
  • MM FO корд SC/LC
    Готовый мультимодовый оптический кабель с одним дуплексным соединителем SC и одним дуплексным соединителем LC.
  • SM FO корд SC/SC
    Готовый одномодовый оптический кабель с двумя дуплексными соединителями SC.
  • SM FO корд SC/BFOC
    Готовый одномодовый оптический кабель с одним дуплексным соединителем SC и двумя соединителями BFOC.
  • SM FO корд SC/LC
    Готовый одномодовый оптический кабель с одним дуплексным соединителем SC и одним дуплексным соединителем LC.

  Функции

  Гибкость оптического кабеля обеспечивает простоту его установки в шкафах управления и помещениях диспетчерских. Длина оптического корда равна 1 м.

  Готовые соединительные кабели с различными типами соединителей позволяют выполнять простое подключение аппаратуры с различными типами оптических интерфейсов.

  Особенности

  • Быстрый и безошибочный монтаж с использованием готовых, протестированных на заводе-изготовителе оптических соединительных кабелей.
  • Простота прокладки кабеля в шкафу управления, обеспечиваемая малым диаметром его оболочки.
  • Отсутствие силикона, возможность применения в автомобильной промышленности. Например, на сборочных линиях.
  • Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления.

  Технические данные

  Заказной номер	6XV1 843-5EH10-0CC0	6XV1 843-5EH10-0CB0	6XV1 843-5EH10-0CA0
  Назначение
  Описание продукта
  Использование в приложениях
  Версия готового оптического кабеля
  Назначение кабеля
  Длина кабеля	1 м	1 м	1 м
  Оптические характеристики
  Коэффициент затухания сигнала при длине волны:
  850 нм, не более	0.0035 дБ/м	0.0035 дБ/м	0.0035 дБ/м
  1300 нм, не более	0.0015 дБ/м	0.0015 дБ/м	0.0015 дБ/м
  1550 нм, не более	-	-	-
  Пропускная способность:
  при 850 нм	500 000 Гц·м	500 000 Гц·м	500 000 Гц·м
  при 1300 нм	1 300 000 Гц·м	1 300 000 Гц·м	1 300 000 Гц·м
  Механические характеристики
  Количество волокон на световод	1	1	1
  Количество световодов на кабель	2	2	2
  Версия оптического волокна	Многорежимное градиентное волокно 50/125 мкн, OM 2	Многорежимное градиентное волокно 50/125 мкн, OM 2	Многорежимное градиентное волокно 50/125 мкн, OM 2
  Конструкция световода
  Конструкция оптического кабеля	-	-	-
  Внешний диаметр:
  оптического волокна	0.00005 м	0.00005 м	0.00005 м
  оболочки оптического волокна	0.000125 м	0.000125 м	0.000125 м
  оболочки световода	0.0028 м	0.0028 м	0.0028 м
  кабеля	-	-	-
  Симметричные отклонения:
  наружного диаметра оболочки кабеля	-	-	-
  наружного диаметра линии	-	-	-
  Ширина оболочки кабеля	0.0059 м	0.0059 м	0.0059 м
  Симметричные отклонения ширины оболочки кабеля	-	-	-
  Толщина оболочки кабеля	0.0028 м	0.0028 м	0.0028 м
  Симметричные отклонения толщины оболочки кабеля	-	-	-
  Материалы:
  оптического волокна
  оболочки оптического волокна
  оболочки световода
  оболочки кабеля
  элементов усиления
  Цвета:
  оболочки световодов
  оболочки кабеля	-	-	-
  Радиус изгиба:
  одиночного, не менее	0.042 м	0.042 м	0.042 м
  многократного, не менее	-	-	-
  непрерывного	-	-	-
  Количество циклов изгиба	-	-	-
  Количество циклов скручивания в диапазоне ± 360° на 1 м длины кабеля	-	-	-
  Тяговое усилие, не более	500 Н	500 Н	500 Н
  Кратковременное поперечное усилие на единицу длины	-	-	-
  Непрерывное поперечное усилие на единицу длины	10 000 Н/м	10 000 Н/м	10 000 Н/м
  Удельная масса	0.019 кг/м	0.019 кг/м	0.019 кг/м
  Условия эксплуатации, транспортировки и хранения
  Диапазон температур:
  во время работы	-20 … +70 °C	-20 … +70 °C	-20 … +70 °C
  во время хранения	-25 … +70 °C	-25 … +70 °C	-25 … +70 °C
  во время транспортировки	-25 … +70 °C	-25 … +70 °C	-25 … +70 °C
  во время монтажа	-10 … +70 °C	-10 … +70 °C	-10 … +70 °C
  Стандартные условия эксплуатации	-	-	-
  Степень защиты	IP20	IP20	IP20
  Характер горения
  Стойкость к воздействию:
  минеральных масел	-	-	-
  грязи	-	-	-
  воды	-	-	-
  Стойкость к воздействию ультрафиолетового излучения	-	-	-
  Свойства и функции
  Свойства:
  отсутствие галогена	Есть	Есть	Есть
  отсутствие силикона	Есть	Есть	Есть
  Защита от грызунов	Нет	Нет	Нет
  Длина стеклянного оптического кабеля Industrial Ethernet:
  для 100BaseFX, не более	-	-	-
  для 1000BaseSX, не более	-	-	-
  для 1000BaseLX, не более	-	-	-
  для PROFIBUS, не более	-	-	-
  Стандарты, одобрения, сертификаты
  Сертификаты соответствия:	-	-	-
  соответствие RoHS	Есть	Есть	Есть
  Морские сертификаты:
  Bureau Veritas (BV)	-	-	-
  Germanische Lloyd (GL)	-	-	-
  Lloyds Register of Shipping (LRS)	-	-	-





  Заказной номер	6XV1 843-5FH10-0CC0	6XV1 843-5FH10-0CB0	6XV1 843-5FH10-0CA0
  Назначение
  Описание продукта
  Области применения
  Версия готового оптического кабеля
  Назначение кабеля
  Длина кабеля	1 м	1 м	1 м
  Оптические характеристики
  Коэффициент затухания сигнала при длине волны:
  850 нм, не более	-	-	-
  1300 нм, не более	0.0004 дБ/м	0.0004 дБ/м	0.0004 дБ/м
  1550 нм, не более	0.0003 дБ/м	0.0003 дБ/м	0.0003 дБ/м
  Пропускная способность:
  при 850 нм	-	-	-
  при 1300 нм	-	-	-
  Механические характеристики
  Количество оптических волокон на ядро	1	1	1
  Количество световодов на кабель	2	2	2
  Версия оптического волокна
  Конструкция световодов
  Конструкция оптического кабеля	-	-	-
  Внешний диаметр:
  оптического волокна	0.000009 м	0.000009 м	0.000009 м
  оболочки оптического волокна	0.000125 м	0.000125 м	0.000125 м
  оболочки световода	0.0028 м	0.0028 м	0.0028 м
  кабеля	-	-	-
  Симметричные отклонения:
  наружного диаметра оболочки световода	-	-	-
  наружного диаметра линии	-	-	-
  Ширина оболочки кабеля	0.0059 м	0.0059 м	0.0059 м
  Симметричные отклонения ширины кабеля	-	-	-
  Толщина оболочки кабеля	0.0028 м	0.0028 м	0.0028 м
  Симметричные отклонения толщины оболочки кабеля	-	-	-
  Материалы:
  оптического волокна
  оболочки оптического волокна
  оболочки световода
  оболочки кабеля
  элементов усиления
  Цвета:
  оболочки световода
  оболочки кабеля	-	-	-
  Радиус изгиба:
  однократного, не менее	0.042 м	0.042 м	0.042 м
  многократного, не менее	-	-	-
  непрерывного	-	-	-
  Количество циклов изгиба	-	-	-
  Количество циклов скручивания в диапазоне ± 360° на 1 м длины кабеля	-	-	-
  Тяговое усилие, не более	500 Н	500 Н	500 Н
  Кратковременное поперечное усилие на единицу длины	-	-	-
  Постоянное поперечное усилие на единицу длины	10 000 Н/м	10 000 Н/м	10 000 Н/м
  Удельная масса	0.019 кг/м	0.019 кг/м	0.019 кг/м
  Условия эксплуатации, хранения и транспортировки
  Диапазон температур:
  во время работы	-20 °C	-20 °C	-20 °C
  	70 °C	70 °C	70 °C
  во время хранения	-25 °C	-25 °C	-25 °C
  	70 °C	70 °C	70 °C
  во время транспортировки	-25 °C	-25 °C	-25 °C
  	70 °C	70 °C	70 °C
  во время монтажа	-10 °C	-10 °C	-10 °C
  	70 °C	70 °C	70 °C
  Стандартные условия эксплуатации	-	-	-
  Степень защиты	IP20	IP20	IP20
  Характер горения
  Устойчивость к воздействию:
  минеральных масел	-	-	-
  грязи	-	-	-
  воды	-	-	-
  Устойчивость к воздействию ультрафиолетового излучения	-	-	-
  Свойства и функции
  Свойства:
  отсутствие галогена	Есть	Есть	Есть
  отсутствие силикона	Есть	Есть	Есть
  Защита от грызунов	Нет	Нет	Нет
  Длина стеклянного оптического кабеля в сети Industrial Ethernet:
  для 100BaseFX, не более	-	-	-
  для 1000BaseSX, не более	-	-	-
  для 1000BaseLX, не более	-	-	-
  для PROFIBUS, не более	-	-	-
  Стандарты, одобрения, сертификаты
  Сертификаты соответствия	-	-	-
  соответствие требованиям RoHS	Есть	Есть	Есть
  Морские сертификаты:
  Bureau Veritas (BV)	-	-	-
  Germanische Lloyd (GL)	-	-	-
  Lloyds Register of Shipping (LRS)	-	-	-





  Дальнейшая информация

  Заказ кабельной продукции SIMATIC NET можно осуществить через ближайшие представительства SIEMENS.

  Техническую поддержку по данному спектру продукции осуществляет:

  J. Hertlein
  I IA SC C PRM 4
  Телефон: +49 (911) 750-4465
  E-mail:juergen.hertlein@siemens.com
