Стеклянные волоконно-оптические кабели быстрого монтажа

• Заказные данные
  (2)
• Аксессуары
  (8)
• Информационные материалы

  Информационные материалы

  • Стандартный волоконно-оптический кабель быстрого монтажа FC FOC для использования в оптических сетях  Industrial Ethernet и PROFIBUS
  • Простой FC SC/BFOC разъем быстрого монтажа, устанавливаемый по месту
  • Прочная конструкция для промышленного применения в помещениях и на открытом воздухе.
  • Высокая помехозащищенность, т.к. они не чувствительны к электромагнитным возмущениям
  • Расширенный диапазон сертификатов (UL сертификаты)

  Область применения

  SIMATIC NET волоконно-оптические кабели быстрого монтажа предназначены для создания оптических сетей Industrial Ethernet/PROFINET и PROFIBUS в помещениях и на открытом воздухе. Для устройств с интегрированным оптическим интерфейсом (SC или BFOC) , например, оптических модулей связи (OLM) и коммутаторов SCALANCE X.

  Стеклянные волоконно-оптические кабели быстрого монтажа должны быть смонтированы по месту, используя  FastConnect SC или FastConnect BFOC разъемы. Соответствующий монтажный комплект (FC FO Termination Kit) имеется в наличии для этих целей. Комплект монтажа предназначен для разделывания и  "заделывания" оптической жилы в разъем, как это происходило для PCF волоконно-оптических кабелей.

  Дизайн

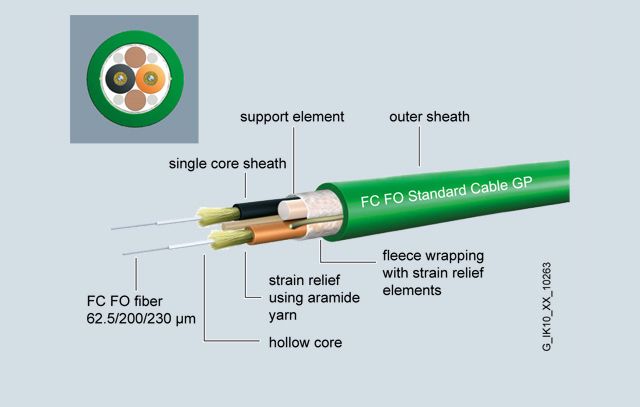

  FC FO стандартный кабель GP (общего назначения);
  жесткий круглый кабель с зеленой внешней оболочкой, кевларовый нагрузочный корд и 62.5/200/230 FC FO жилы для прокладки в помещениях и на открытом воздухе

  Максимальная длина кабеля между двумя устройствами:

  • 3000 м для 100 Мбит/сек Ethernet или для PROFIBUS
  • 350 м для 1000 Мбит/сек Ethernet (1000Base-SX)
  • 550 м для 1000 Мбит/сек Ethernet (1000Base-LX)

  Максимальная длина кабеля может быть составлена из отдельных кусков, используя FastConnect соединители (SC или BFOC; максимально 2 соединителя, примерно 2.5 дБ затухания на одно соединение). Также возможно объединить существующую секцию установленного обычного 62.5/125 мкм мультимодового стеклянного волоконно-оптического кабеля  с новым волоконно-оптическим кабелем быстрого монтажа.

  Особенности

  • Система монтажа стаклянных волоконно-оптических кабелей для всех пользователей, кто хочет установить и собрать стеклянный волоконно-оптический кабель самостоятельно по месту для офиса или промышленности.
  • Новая структура волокна (62.5/200/230) стеклянного волоконно-оптического кабеля быстрого монтажа  облегчает возможность сборки на месте, используя те же технологии, как и для PCF волоконно-оптических кабелей
  • Устройства с различными методами подключения (SC или BFOC) могут быть легко объединены вместе, используя разъемы быстрого монтажа.
  • Отказ от использования излишней длины кабелей в шкафах управления, т.к. волоконно-оптический кабель может быть собран точно необходимой длины непосредственно на месте.
  • Гальваническое разделение устройств Industrial Ethernet/PROFINET/PROFIBUS
  • Защищенность от электромагнитных воздействий
  • защита от прослушивания;
    отсутствие излучения от кабеля

  Технические данные

  Order number		6XV1847-2A	6XV1847-2C
  Product type designation		FC FO standard cable GP	FC FO trailing cable
  Suitability for use		Cable for permanent installation in cable channels and pipes, UL approval	Cable for high mechanical loading, for indoor and outdoor installation in cable carriers
  Version of the assembled FO cable		For assembly with four BFOC or SC connectors	For assembly with four BFOC or SC connectors
  Cable designation		AT-V(ZN)YY 2GK 62.5/200/230	AT-V(ZN)Y(ZN)11Y 2GK 62.5/200/230
  Optical data
  Damping ratio per length
  ● at 650 nm maximum		160 dB/km	180 dB/km
  ● at 850 nm maximum		3.2 dB/km	3.2 dB/km
  ● at 1300 nm maximum		0.9 dB/km	0.9 dB/km
  Bandwidth length product
  ● at 850 nm		200 GHz·m	200 GHz·m
  ● at 1300 nm		500 GHz·m	500 GHz·m
  Mechanical data
  Number of fibers per FOC core		1	1
  Number of FO cores per FOC cable		2	2
  Version of the FO conductor fiber		Multi-mode gradient fiber 62.5/200/230 µm	Multi-mode gradient fiber 62.5/200/230 µm
  Design of the FOC core		Fixed core	Fixed core
  Design of the fiber-optic cable		Segmentable cable	Segmentable cable
  Outer diameter
  ● of the optical fibers		62.5 µm	62.5 µm
  ● of the optical fiber sheath		230 µm	230 µm
  ● of the FOC core sheath		2.2 mm	2.2 mm
  Symmetrical deviation of the outer diameter of the FOC core sheath		0.1 mm	0.1 mm
  Outer diameter of the cable		7.2 mm	8.8 mm
  Symmetrical deviation of the outer diameter of the line		0.5 mm	0.5 mm
  Material
  ● of the fiber-optic cable core		Quartz glass	Quartz glass
  ● of the optical fiber sheath		ETFE	ETFE
  ● of the FOC core sheath		PVC	PVC
  ● of the fiber-optic cable sheath		PVC	PUR
  ● of the strain relief		Aramid fibers	Aramid fibers (double-ply)
  Color
  ● of the FOC core sheath		orange/black	orange/black
  ● of cable sheath		green	green
  Bending radius
  ● with single bend minimum permissible		70 mm	88 mm
  ● with multiple bends minimum permissible		105 mm	88 mm
  ● with continuous bending			88 mm
  Number of bending cycles			5 000 000
  Tensile load
  ● during installation short-term		800 N	2 000 N
  ● during operation maximum		100 N	800 N
  Short-term shear force per length		500 N/cm	500 N/cm
  Continuous lateral force per length		300 N/cm	300 N/cm
  Weight per length		49 kg/km	65 kg/km
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-40 ... +85 °C	-25 ... +75 °C
  ● during storage		-40 ... +85 °C	-30 ... +75 °C
  ● during transport		-40 ... +85 °C	-30 ... +75 °C
  ● during installation		-5 ... +50 °C	-5 ... +50 °C
  Burning behavior		flame-resistant acc. to IEC 60332-1-2 and IEC 60332-3-22 (Cat. A)	flame-resistant acc. to IEC 60332-1-2
  Chemical resistance
  ● to mineral oil			resistant
  ● to grease		conditional resistance	resistant
  ● to water		conditional resistance	conditional resistance
  Radiological resistance to UV radiation		resistant	resistant
  Product properties, functions, components general
  Product feature
  ● halogen-free		No	No
  ● silicon-free		Yes	Yes
  Product component Rodent protection		No	No
  Wire length
  ● for glass FOC for 100BaseFX for Industrial Ethernet maximum		3 000 m	3 000 m
  ● for glass FOC for 1000BaseSX for Industrial Ethernet maximum		350 m	350 m
  ● for glass FOC for 1000BaseLX for Industrial Ethernet maximum		550 m	550 m
  ● for glass FOC with PROFIBUS maximum		3 000 m	3 000 m
  Standards, specifications, approvals
  Certificate of suitability
  ● RoHS conformity		Yes	Yes




  Order number		6GK1900-1RB00-2AB0	6GK1900-1GB00-0AC0	6GK1900-1LP00-0AB0	6GK1900-1GP00-0AB0
  Product type designation		FC FO LC Plug	FC FO BFOC Plug	FC FO SC Coupler	FC FO BFOC Coupler
  Product description		LC-Duplex connector for FastConnect mounting	ST/BFOC plug-in connector for FastConnect assembly	SC duplex coupling for FastConnect assembly	ST/BFOC coupling for FastConnect assembly
  Suitability for use		For connecting glass fiber-optic cables, suitable for fast assembly with the FastConnect FO system	For connecting glass fiber-optic cables, suitable for fast assembly with the FastConnect FO system
  Transmission rate
  Transfer rate for Industrial Ethernet		10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s
  Transfer rate with PROFIBUS			9.6 kbit/s ... 12 Mbit/s	9.6 kbit/s ... 12 Mbit/s	9.6 kbit/s ... 12 Mbit/s
  Interfaces
  Type of electrical connection
  ● for PROFIBUS cables		RJ45 connector (Push Pull device connection)
  Number of optical interfaces for fiber optic cable		1	1	1	1
  Design of the optical interface for network components or terminal equipment			BFOC connector	SC duplex coupling	BFOC coupling
  Type of electrical connection FastConnect		Yes	Yes	Yes	Yes
  Mechanical data
  Material of the enclosure		plastic	Metal and plastic	Metal and plastic	Metal and plastic
  Number of reuses		1
  Locking mechanism design			Bayonet		Bayonet
  Design, dimensions and weight
  Type of cable outlet		180° cable outlet	180° cable outlet	180° cable outlet	180° cable outlet
  Width			10 mm	9 mm	11 mm
  Height			10 mm	35 mm	11 mm
  Depth			22 mm	28 mm	29.5 mm
  Net weight			9 g	18 g	9 g
  Permitted ambient conditions
  Ambient temperature
  ● during operation		-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
  ● during storage		-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
  ● during transport		-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C	-40 ... +85 °C
  Relative humidity at 25 °C without condensation during operation maximum			95 %	95 %	95 %
  Chemical resistance to water		resistant
  Protection class IP		IP20	IP20	IP20	IP20
  Product properties, functions, components general
  Product feature
  ● PoE capability		No
  ● PoE+capability		No
  ● silicon-free		Yes	Yes	Yes	Yes
  Product component
  ● strain relief		Yes	Yes	Yes	Yes
  Standards, specifications, approvals
  Certificate of suitability
  ● RoHS conformity		Yes	Yes	Yes	Yes
  ● UL approval		No	No	No	No
  ● cULus approval		No
  ● Railway application in accordance with EN 50155		No	No	No	No




  Дальнейшая информация

  Вы можите заказать дополнительные компоненты  кабельной линейки SIMATIC NET у регионального представителя.

  Технисческие рекомендации по этой теме доступны от:

  J. Hertlein, I IA SE IP S
  Tel.: +49(0)911/750 44 65
  Fax: +49(0)911/750 99 91
  E-mail: juergen.hertlein@siemens.com
