Штекер IE FC RJ45 4 x 2

Заказные данные
(3)
Аксессуары
(5)

Непосредственное подключение к прибору кабеля IE FC 4x2 длиной до 60 м без использования IE TP кордов.
Простое подключение методом прокалывания изоляции 8-жильных витых пар (10/100/1000 Мбит/с) без использования специального инструмента.
Снижение ошибок при монтаже благодаря наличию видимой зоны соединений и цветовой маркировке контактов для подключения жил кабеля.
Промышленное исполнение: прочный металлический корпус, отсутствие мелких деталей, которые можно потерять.
Надежное подключение экрана и обеспечение высокой стойкости к электромагнитным воздействиям.
Специальный рельеф укладки кабеля, исключающий возможность приложения тяговых усилий к контактным соединениям.
Соответствие требованиям стандартов EN 50173 (RJ45) / ISO IEC 11801.
Наличие пружинной защелки, надежно фиксирующей штекер в гнезде RJ45 прибора. Например, SCALANCE X, SCALANCE S и т.д.

Область применения

Компактная и прочная конструкция позволяет использовать штекеры IE FC RJ45 Plug в офисных и промышленных условиях.

Штекер Industrial Ethernet FastConnect RJ45 4 x 2 позволяет выполнять быстрый и простой монтаж кабелей Industrial Ethernet FastConnect 2 x 4 (8-жильная витая пара) в полевых условиях.

Для разделки кабеля может использоваться инструмент IE FC, позволяющий выполнять быстрое удаление оболочки и экрана кабеля перед установкой штекера IE FC RJ45 4x2. Все части штекера крепятся к корпусу, поэтому потерять их невозможно.

Новый штекер позволяет устанавливать непосредственные соединения Industrial Ethernet между двумя соседними сетевыми компонентами длиной до 60 м и скоростью обмена данными 10/ 100/ 1000 Мбит/с без использования TP кордов.

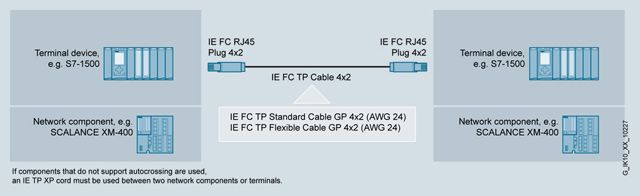

Использование IE FC кабеля 4х2 с штекерами IE FC RJ45 4x2

Дизайн

Штекер IE FC RJ45 4x2 поставляется в варианте с осевым (180°) отводом кабеля.

Он обеспечивает высокое удобство подключения IE FC кабеля 4х2 к терминалам данных или сетевым компонентам. Штекер имеет металлический корпус промышленного исполнения и хорошую защиту линий связи от механических и электромагнитных воздействий.

Восемь встроенных контактов с цветовой маркировкой и ножами для прорезания изоляции обеспечивают возможность простого и безошибочного подключения жил кабелей 4х2 или 2х2. После разделки кабеля его жилы вставляются в отверстия прозрачного пластикового корпуса. В момент перевода пластикового корпуса в рабочее положение ножи контактов прорезают изоляцию жил и устанавливают надежные электрические соединения.

Благодаря своим небольшим размерам штекер может использоваться для подключения IE FC кабеля к приборам, оснащенным одним или несколькими гнездами RJ45.

Наличие пружинной защелки позволяет надежно фиксировать штекер в гнезде и сохранять надежные контактные соединения даже при приложении тяговых усилий к кабелю.

Функции

Штекер IE FC RJ45 4 x 2 используется для монтажа некроссированных IE FC кабелей без использования TP кордов. При скорости обмена данными 10/ 100/ 100 Мбит/с длина линии связи может достигать 60 м. Допускается выполнение монтажа и кроссированных кабелей с выделением приемных и передающих витых пар в штекере.

При открытом корпусе хорошо видна цветовая маркировка контактов штекера. Это практически исключает возможность появления ошибок при подключении жил кабеля. Контактные соединения устанавливаются в момент закрывания корпуса за счет прорезания изоляции жил ножами контактов. Прозрачный внутренний корпус позволяет выполнять визуальный контроль состояния соединений.

Особенности

Идеальное решение для использования соединителей RJ45 на полевом уровне.
Сокращение времени и снижение количества ошибок при монтаже, обеспечиваемые применением технологии FastConnect и отсутствием мелких деталей, которые можно легко потерять.
Металлический корпус, высокая стойкость к воздействию помех.
Предотвращение ошибок, обеспечиваемое наличием цветовой маркировки контактов и прозрачного пластикового корпуса над контактными соединениями.
Скоординированная система IE FC соединителей и IE FC кабелей, имеющая одобрение UL.

Технические данные

Order No.	6GK1 901-1BB11-2AA0
Назначение
Описание продукта
Область применения
Скорость обмена данными
Скорость обмена данными:
1-я для Industrial Ethernet	10 Мбит/с
2-я для Industrial Ethernet	100 Мбит/с
3-я для Industrial Ethernet	1 000 Мбит/с
Интерфейсы
Количество контактов для подключения жил IE FC TP кабеля	8
Конструкция электрических соединителей:
для IE FC TP кабелей
для сетевых компонентов и терминалов	Штекер RJ45
технология FastConnect	Есть
Механические параметры
Материал корпуса	Металл
Конструкция, габариты и масса
Тип кабельной розетки
Ширина	13,7 мм
Высота	16 мм
Глубина	55 мм
Масса	35 г
Условия эксплуатации, хранения и транспортировки
Диапазон температур:
во время работы	-40 … +85 °C
во время хранения	-40 … +85 °C
во время транспортировки	-40 … +85 °C
Относительная влажность во время работы при температуре 25 °C, не более	95 %, без появления конденсата
Степень защиты	IP20
Устойчивость к воздействию воды	-
Свойства
Отсутствие силикона	Есть
Специальный рельеф укладки кабеля	Есть
Стандарты, сертификаты, одобрения
Сертификаты соответствия:
RoHS	Есть
UL	Есть
Стандарты кабельной структуры	Категория 6
