Модульный соединитель IE FC RJ45

Заказные данные
(6)
Аксессуары
(14)

Простая технология подключения (методом прокалывания изоляции жил) 8-жильных Industrial Ethernet FC TP кабелей категории 6
Безошибочный монтаж, благодаря хорошей видимости контактных соединений
Промышленное исполнение
- прочный металлический корпус
- откидная крышка, обеспечивающая в закрытом состоянии защиту от проникновения пыли
Монтаж на стандартную профильную шину DIN или настенный монтаж. Степень защиты IP40. Установка внутри или снаружи шкафов управления
Надежные контактные соединения с жилами и экраном кабеля
Специальный рельеф укладки кабеля в корпусе соединителя, исключающий возможность приложения тяговых усилий к контактным соединениям
Съемные вставки:
- вставка IE FC RJ45 2FE для 2 подключений Fast Ethernet
- вставка IE FC RJ45 1GE для одного подключения гигабитного Ethernet
- вставка IE FC RJ45 Power для одного подключения Fast Ethernet и одного подключения цепи питания =24 В

Область применения

8-жильные кабели SIMATIC NET находят применение в промышленных и офисных сетях Ethernet со скоростью передачи данных 10/100/1000 Мбит/с. Один 8-жильный кабель позволяет получать 2 канала связи сети Fast Ethernet (100 Мбит/с) или один канал связи со скоростью передачи 1000 Мбит/с. Это обеспечивает возможность простого перехода от 4-жильной Industrial Ethernet FastConnect TP кабельной системы к 8-жильной гигабитной кабельной системе.

Модульный соединитель IE FC RJ45 может комплектоваться съемными вставками трех типов:

IE FC RJ45 2FE с
2 гнездами RJ45 для 100 Мбит/с систем
IE FC RJ45 1GE с
1 гнездом RJ45 для 1000 Мбит/с систем
IE FC RJ45 Power с
1 2-полюсным штекером =24 В и 1 гнездом RJ45 для подключения компонентов SCALANCE W, используемых в беспроводных сетях Ethernet

Таким образом, к одному соединителю модет подключаться от одного до двух сетевых устройств.

Заменой одной съемной вставки на другую можно обеспечить переход от 100 к 1000 Мбит/с сетям. Замена кабелей в этом случае не нужна.

Подобно 4-жильной кабельной системе, гигабитная кабельная система с модульными соединителями IE FC RJ45 может использоваться в системах автоматизации. Для разделки 4- и 8-жильных кабелей может использоваться один и тот же инструмент для быстрого удаления оболочки кабеля и его экрана.

8-жильные IE FC TP кабели (AWG 22) имеют 2 модификации:

стандартный IE FC TP кабель 4 x 2;
для стандартных применений
гибкий IE FC TP кабель 4 x 2;
для подключения аппаратуры, установленной на подвижных частях оборудования

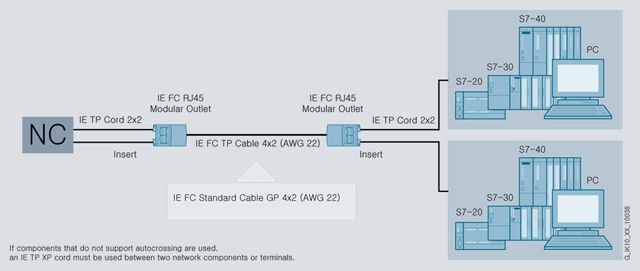

Примеры использования

IE TP корд может быть использован с IE FC RJ45 модульной розеткой с подключением питания (10/100 Мбит/сек)

IE TP корд может быть использован с IE FC RJ45 модульной розеткой со вкладышем 2FE (10/100 Мбит/сек)

IE TP корд может быть использован для патч-технологии с IE FC RJ45 модульной розеткой со вкладышем 2FE (10/100 Мбит/сек)

IE TP корд RJ45/RJ45 может быть использован для патч-технологии с IE FC RJ45 модульной розеткой со вкладышем 1GE (10/100/1000 Мбит/сек)

Дизайн

Модульный соединитель IE FC RJ45:

Прочный металлический корпус, соответствующий категории 6 международных стандартов ISO/IEC 11801 и EN 50173
Установка на стандартную профильную шину DIN или настенный монтаж
Степень защиты IP40, допустимость установки вне шкафов управления

Порты:

8 ножевых контактов для подключения 8-жильного Industrial Ethernet FC TP кабеля методом прокалывания изоляции жил
Слот для установки съемной вставки с требуемым набором интерфейсов.

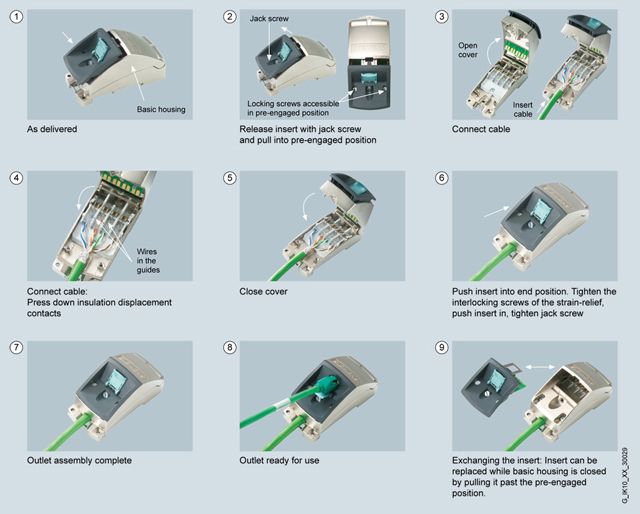

Инструкция по монтажу

Функции

Industrial Ethernet FC TP кабель 4 x 2 подключается непосредственно к модульному соединителю IE FC RJ45. Подключение сетевых станций и сетевых компонентов выполняется через одно или два гнезда RJ45 съемной вставки. Вся конструкция в сборе соответствует категории 6 международных стандартов ISO/IEC 11801 и EN 50173.

Диагностика

При открытой крышке соединителя хорошо просматриваются ножевые контакты и их цветная маркировка, что позволяет выполнять безошибочный монтаж, а также проверять правильность выполненного монтажа.

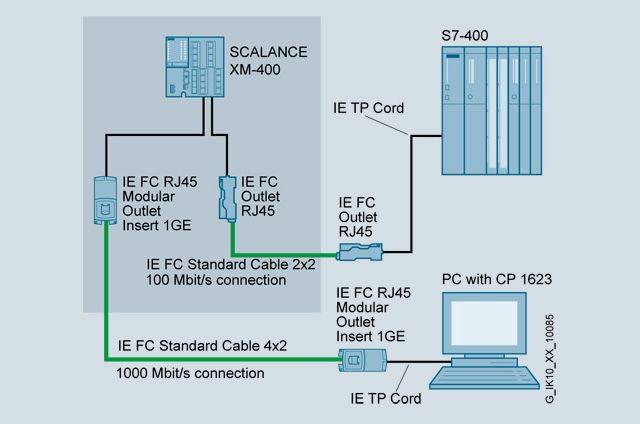

Конфигурация с использованием модульного соединителя IE FC RJ45 с одним гигабитным портом, а также соединителя IE FC RJ45

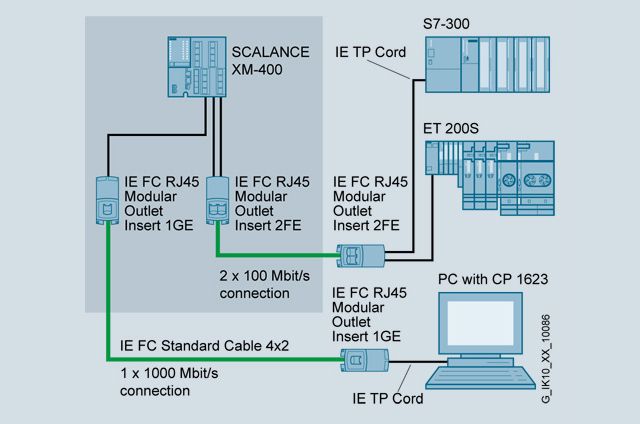

Пример применения модульных соединителей IE FC RJ45 в100 и 1000 Мбит/с сетях

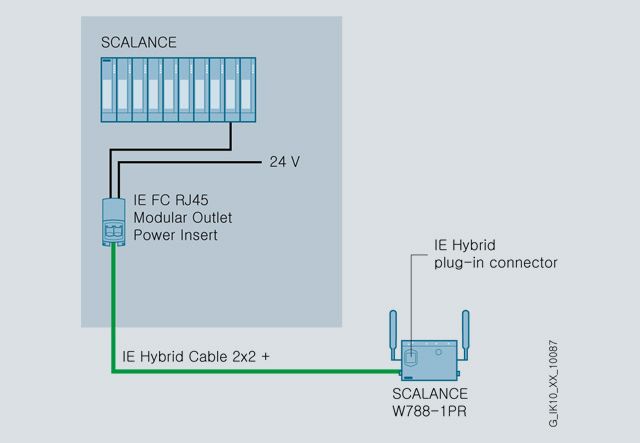

Пример подключения модуля SCALANCE W-700

Особенности

Простой и безошибочный монтаж благодаря наличию ножевых контактов с цветной маркировкой
Быстрая установка на 8-жильные Industrial Ethernet FC TP кабели
Высокая универсальность, обеспечиваемая применением съемных вставок
(получение двух интерфейсов 10/100 Мбит/с, одного интерфейса 1000 Мбит/с или комбинированного интерфейса 100 Мбит/с и цепи питания =24 В)
Диапазон рабочих температур от -20 до +70 °C
Надежное электрическое соединение с экраном
Специальный профиль для укладки кабеля в корпусе, исключающий возможность приложения тяговых усилий к контактным соединениям
Защита инвестиций. Возможность перехода от 100 к 1000 Мбит/с сетям путем замены съемной вставки

Технические данные

Order number	6GK1901-1BE00-0AA0	6GK1901-1BE00-0AA1	6GK1901-1BE00-0AA2
Product type designation	IE FC RJ45 modular outlet (without insert)	IE FC RJ45 modular outlet (insert 2FE)	IE FC RJ45 modular outlet (insert 1GE)
Electrical data
Transfer rate	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s	10 Mbit/s, 100 Mbit/s	10 Mbit/s, 100 Mbit/s, 1 000 Mbit/s
Interfaces
Number of electrical connections
● for Industrial Ethernet FC TP cables	1	1	1
● for network components or terminal equipment		2	1
Type of electrical connection
● for Industrial Ethernet FC TP cables	integrated insulation displacement contacts	integrated insulation displacement contacts	integrated insulation displacement contacts
● for FC RJ45 modular outlet insert 2FE		2 x RJ45 socket (10/100 Mbit/s)
● for FC RJ45 Modular Outlet Insert 1GE			1 x RJ45 socket (10/100/1000 Mbit/s)
● FastConnect	Yes	Yes	Yes
Mechanical data
Material of the enclosure	metal	metal	metal
Design, dimensions and weight
Width	50 mm	50 mm	50 mm
Height	115.25 mm	115.25 mm	115.25 mm
Depth	58.95 mm	58.95 mm	58.95 mm
Net weight	450 g	450 g	450 g
Mounting type
● 35 mm DIN rail mounting	Yes	Yes	Yes
● wall mounting	Yes	Yes	Yes
Permitted ambient conditions
Ambient temperature
● during operation	-20 ... +70 °C	-20 ... +70 °C	-20 ... +70 °C
● during storage	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C
● during transport	-40 ... +80 °C	-40 ... +80 °C	-40 ... +80 °C
Relative humidity at 25 °C without condensation during operation maximum	95 %	95 %	95 %
Protection class IP	IP40	IP40	IP40
Standards, specifications, approvals
Certificate of suitability
● RoHS conformity	Yes	Yes	Yes
● UL approval	Yes	Yes	Yes
EMI immunity
● acc. to DIN EN 61000-4-2			Yes
● acc. to DIN EN 61000-4-4			Yes
● acc. to DIN EN 61000-4-5			Yes
● acc. to DIN EN 61000-4-6			Yes
Standard for structured cabling	Cat 6	Cat 6	Cat 6

Order number		6GK1901-1BE00-0AA3
Product type designation		IE FC RJ45 modular outlet (power insert)
Electrical data
Transfer rate		10 Mbit/s, 100 Mbit/s
Interfaces
Number of electrical connections
● for Industrial Ethernet FC TP cables		1
● for network components or terminal equipment		1
Type of electrical connection
● for Industrial Ethernet FC TP cables		integrated insulation displacement contacts
● for FC RJ45 modular outlet power insert		1 x RJ45 socket (10/100 Mbit/s), 1 x 24 V DC terminal
● FastConnect		Yes
Mechanical data
Material of the enclosure		metal
Design, dimensions and weight
Width		50 mm
Height		115.25 mm
Depth		58.95 mm
Net weight		450 g
Mounting type
● 35 mm DIN rail mounting		Yes
● wall mounting		Yes
Permitted ambient conditions
Ambient temperature
● during operation		-20 ... +70 °C
● during storage		-40 ... +80 °C
● during transport		-40 ... +80 °C
Relative humidity at 25 °C without condensation during operation maximum		95 %
Protection class IP		IP40
Standards, specifications, approvals
Certificate of suitability
● RoHS conformity		Yes
● UL approval		Yes
