  Требования к машине

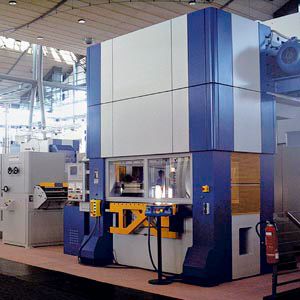

  Механические универсальные прессы отличаются высокой гибкостью, так как они подходят как к для резки, так и для деформированию. Путем комбинирования прессов с инструментами резки, сборки, переукладки и т.п. могут производиться детали от самых маленьких до средней величины. Для этих машин концепция главного привода одинакова. Ползун пресса при помощи инструмента приводится от механического устройства (эксцентрик, коленчатый рычаг) с электрическим приводом и маховиком. Движением ползуна управляет тормоз и муфта.

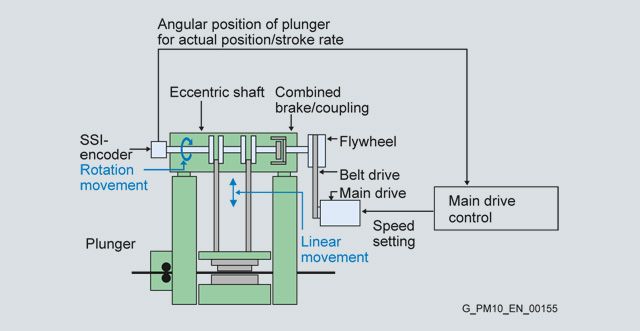

  Принцип механического универсального пресса

  Для простых прессов материал может подаваться руками, для автоматизированных прессов (штамповочных и прессовых автоматов) материал подается непрерывно с рулона в виде ленты посредством роликовой подачи или захватов. Управление
  ресса решает различные задачи, такие как обслуживание и наблюдение, общее управление машиной, управление режимами работы вспомогательных приводов и главным приводом, защита инструмента, управление электронными кулачками, контроль процесса и задачи позиционирования.

  В прессах штамповочных автоматах высокие требования предъявляются к времени обработки критичных функций (кулачковые переключатели, контроль процесса, и т.д.). Универсальные прессы с частотами ходов до 100, максимум 200 ходов в минуту являются в большинстве случаев простыми прессами с малой степенью автоматизации. При частотах ходов от 200 до 500 ходов в минуту, у штамповочных автоматов со скоростью до 2000 ходов в минуту сложность системы управления и требования ко времени реакции и степени автоматизации значительно возрастают.

  Дизайн

  Решение автоматизации

  В представленной концепции автоматизации как аппаратная платформа выбрана SIMOTION D с системой привода SINAMICS S120. Как управление машины, так и технологические функции программируются на SIMOTION D, управляются и контролируются через децентрализованную периферию ET200. Через встроенные в привод быстрые модули периферийных устройства TM15 или TM17 управляются кулачки и соответственно принимаются сигналы быстрых датчиков для контроля процесса. Двигателем управляет модуль двигателя SINAMICS S120.

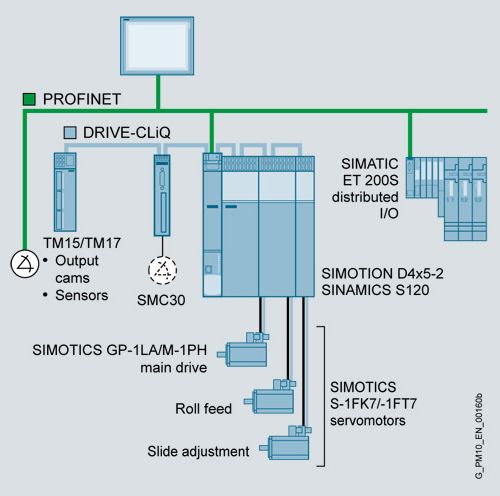

  Автоматизация на примере с SIMOTION D

  Особенности

  Задачей автоматизации является комплексное управление последовательностью действий (логика), функциями движения и технологическими функциями. С SIMOTION можно удачно решить весь комплекс задачи. Программирование алгоритма можно реализовать в привычном KOP или FUP.

  Специфические для технологии программы программируются преимущественно на текстовых языках (похожие на структурированный текст) а задачи управления движением - инструментом с графическим интерфейсом Motion Control Chart (MCC).

  Таким образом различные задачи, такие как:

  • Управление режимами работы
  • Управление главным приводом, с установкой частоты ходов и запуском по кривым плавного разгона
  • Позиционирование главного привода для изменения вертикального хода или замены инструмента
  • Кулачковое устройство управления с расчетом угла динамического торможения для остановки в верхней мертвой точке
  • Контроль процесса для защиты инструмента и контроль усилия пресса

  программируются в одной системе инжиниринга и реализуются на наиболее подходящей для конкретного пресса аппаратной платформе.

  При этом

  • Сокращается разнообразие интерфейсов
  • Оптимизируются затраты на инжиниринг и ввод в эксплуатацию
  • Облегчается стандартизация
