  Информационные материалы

  • Интерфейс установки компактных клапанных терминалов FESTO CPV 10 или CPV 14.
  • Для использования станции ET 200pro в системах пневмоавтоматики.
  • Высокая гибкость функций пневмоавтоматики для различных скоростей потока воздуха.



  Область применения

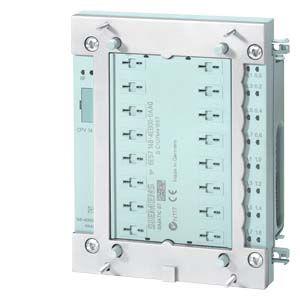

  Пневматический интерфейс для установки клапанных терминалов производства фирмы FESTO, позволяющий использовать ET 200pro в системах пневмоавтоматики.

  Широкий спектр функций клапанов из стандартного спектра продукции FESTO и работа в пневмосистемах с различными скоростями потока.

  Возможность использования клапанных терминалов CPV 10 или CPV 14 производства фирмы FESTO.

  Дизайн

  Пневматический интерфейс объединяет в своем составе:

  • Дискретные выходы для управления клапанами
  • Посадочное место для установки клапанного терминала

  Версии исполнений:

  • Для установки клапанного терминала CPV 10; толщина тарели клапана 10 мм, скорость потока 400 л/мин
  • Для установки клапанного терминала CPV 14; толщина тарели клапана 14 мм, скорость потока 800 л/мин

  Один терминал позволяет использовать до 8 клапанов, выполняющих до 16 функций.

  Технические данные

  	6ES7148-4EA00-0AA0	6ES7148-4EB00-0AA0
  Напряжения и токи
  Напряжение питания нагрузки 2L+
  Номинальное значение	=24 В	=24 В
  Защита от коротких замыканий	Есть	Есть
  Защита от неправильной полярности напряжения	Есть	Есть
  Потребляемый ток
  из цепи 2L+ (без нагрузки), не более	20 мА	20 мА
  от внутренней шины, =3.3 В, не более	25 мА	25 мА
  Потребляемая мощность, типовое значение	2.6 Вт	3.7 Вт
  Адресное пространство
  Адресное пространство на модуль
  без упаковки	2 байт	2 байт
  Дискретные выходы
  Количество выходов	16	16
  Ток выхода
  для сигнала высокого уровня	12 мА	16 мА
  Частота переключения
  при индуктивной нагрузке, не более	25 Гц	20 Гц
  Суммарный ток выходов одной группы
  до 50 °C, не более	250 мА; ограничивается клапанами	330 мА, ограничивается клапанами
  Диапазон сопротивлений нагрузки
  нижний предел	500 Ом	500 Ом
  верхний предел	2,500 Ом	2,500 Ом
  Параметры
  Замечание	Диагностика напряжения 2L+	Диагностика напряжения 2L+
  Поведение при остановке центрального процессора ведущего устройства	Нет	Нет
  Состояния/ прерывания/ диагностика
  Прерывания
  Диагностические	Есть	Есть
  Диагностика
  Диагностические функции	Есть	Есть
  Считывание диагностической информации	Есть	Есть
  Диагностические светодиоды
  Обобщенного сигнала ошибки SF (красный)	Есть	Есть
  Индикации состояний дискретных выходов (зеленые)	Есть	Есть
  Изоляция
  Испытательное напряжение изоляции	=500 В	=500 В
  между
  Цепью питания L+ и внутренней шиной	=500 В	=500 В
  Гальваническое разделение цепей
  внутренней шины и других цепей	Есть	Есть
  внутренней шины и каналов вывода	Есть	Есть
  Допустимая разность потенциалов
  между различными цепями	=75 В, ~60 В	=75 В, ~60 В
