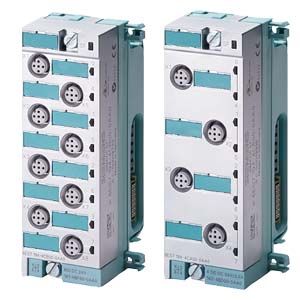

Дискретные модули расширения EM 141, EM 142

Заказные данные
(8)
Аксессуары
(15)

Информационные материалы

Модули расширения для подключения дискретных датчиков и исполнительных устройств.
Поддержка диагностических функций:
- в модулях стандартного исполнения - диагностика на уровне модуля,
- в модулях High Feature (в подготовке) - диагностика на уровне канала и настраиваемое время распространения входного сигнала в модулях ввода дискретных сигналов (настройка до 6 каналов).
Два варианта подключения датчиков к 8 канальному модулю ввода дислретных сигналов. При использовании соединительного модуля CM IO 4x M12 к одному гнезду М12 подключается по два датчика. При использовании соединительного модуля CM IO 8x M12 к одному гнезду М12 подключается только один датчик.

Область применения

Модули расширения для подключения к ET 200pro необходимого набора дискретных датчиков и исполнительных устройств.

Состав модулей ввода-вывода дискретных сигналов:

EM 8 DI, 8-канальный модуль ввода дискретных сигналов =24 В;
EM 8 DI High Feature (в подготовке), 8-канальный модуль ввода дискретных сигналов =24 В;
EM 4 DO, 4-канальный модуль вывода дискретных сигналов =24 В/ 2 A;
EM 4 DO High Feature (в подготовке), 4-канальный модуль вывода дискретных сигналов =24 В/ 2 A.

Соединительные модули (должны заказываться отдельно):

CM IO 4x M12 (для всех модулей ввода-вывода дискретных сигналов);
CM IO 8x M12 (для модулей ввода дискретных сигналов).

Дизайн

Датчики и исполнительные устройства подключаются через 5-полюсные гнезда M12 соединительных модулей.

Внешние цепи 4-канальных модулей вывода дискретных сигналов подключаются через соединительный модуль CM IO 4 x M12.

В зависимости от типа используемого соединительного модуля внешние цепи 8-канальных модулей ввода дискретных сигналов могут подключаться двумя способами:

Соединительный модуль CM IO 4 x M12: к одному гнезду М12 подключается до двух датчиков.
Соединительный модуль CM IO 8 x M12: к одному гнезду М12 подключается только один датчик.

Назначение контактов

Контакт	Назначение	Гнездо M12 соединительного модуля CM IO 4 x M12
8-канальный модуль
1	Питание электроники/ датчика (1L+)	Смотри следующий рисунок
2	Входной сигнал (n+4)
3	Масса цепи питания электроники/ датчика (1M)
4	Входной сигнал (n)
5	Земля

Контакт	Назначение	Гнездо M12 соединительного модуля CM IO 8 x M12
1	Питание электроники/ датчика (1L+)	Смотри следующий рисунок
2	Не используется
3	Масса цепи питания электроники/ датчика (1M)
4	Входной сигнал
5	Земля

Контакт	Назначение		Гнездо M12 соединительного модуля CM IO 4 x M12
4-канальный модуль	8-канальный модуль (в подготовке)
1	Не используется	Не используется	Смотри следующий рисунок
2	Не используется	Выходной сигнал (n+4)
3	Масса цепи питания нагрузки (2M)	Масса цепи питания нагрузки (2M)
4	Выходной сигнал (n)	Выходной сигнал (n)
5	Земля	Земля

Технические данные

	6ES7141-4BF00-0AA0	6ES7141-4BF00-0AB0
Напряжение питания
Номинальное значение
24 В DC	Есть	Есть
Допустимое значение, нижний предел (DC)	20.4 В	20.4 В
Допустимое значение, верхний предел (DC)	28.8 В	28.8 В
Защита от неправильной полярности напряжения	Есть	Есть
Потребляемый ток
От внутренней шины станции 3.3 В DC, макс.	20 мA	40 мA
От источника питания 1L+, макс.	20 мA	20 мA
Потребляемая мощность, типовое значение	2.5 Вт	2.5 Вт
Адресное пространство
Занимаемое адресное пространство
Ввод	1 байт	1 байт
FH systems
Module for fail-safe applications	Нет	Нет
Тактовая синхронизация
Тактовая синхронизация	Нет	нет
Дискретные входы
Количество	8	8
Количество входов, работающих параллельно
При любых позициях установки
дo 55°C	8	8
Длина кабеля, макс.
Экранированного	30 м	30 м
Обычного	30 м	30 м
Входные характеристики в соответствии с IEC 1131, Тип 1	Есть	Нет
Входные характеристики в соответствии с IEC 1131, Тип 2	Нет	Есть
Входное напряжение
Номинальное значение, DC	24 В	24 В
Входной ток
Высокого уровня, типовое значение	7 мA	7 мA
Задержка распространения входного сигнала
Для стандартных входов
Настраивается	Нет	Да
от 0 к 1, мин.	1.2 мс	0.5 мс
от 0 к 1, макс.	4.8 мс	20 мс
от 1 к 0, мин.	1.2 мс	0.5 мс
от 1 к 0, макс.	4.8 мс	20 мс
Питание датчика
Количество выходов	8	8
Выходной ток
дo 55°C., макс.	1 A	1 A
Датчик
Подключаемые датчики
2-проводное подключение датчиков BERO	Есть	Есть
Допустимый ток короткого замыкания (2-провдное подключение BERO), макс.	1.5 мA	1.5 мA
Состояние/ прерывания/ диагностика
Диагностика
Диагностические функции	Есть	Есть
Считывание диагностической информации	Есть	Есть
Обрыв кабеля		Есть
Короткое замыкание	Есть	Есть
Дисплей диагностики (светодиод)
Групповой отказ SF (красный)	Есть	Есть
Состояния дискретного входа (зеленый)	Есть	Есть
Потенциалы/ электрическая изоляция
Функции дискретного входа
Между каналами	Нет	Нет
Между каналами и внутренней шиной контроллера	Есть	Есть
Допустимая разность потенциалов
Между различными цепями	75 В DC / 60 В AC	75 В DC / 60 В AC
Условия эксплуатации
Степень и класс защиты
IP 65	Есть	Есть
- IP 66	Есть	Есть
IP 67	Есть	Есть
Размеры и масса
Масса, примерно	140 г	140 г
Ширина	45 мм	45 мм
Высота	130 мм	130 мм
Глубина	35 мм	35 мм

	6ES7142-4BD00-0AA0	6ES7142-4BD00-0AB0
Напряжения и токи
Напряжение питания 2L+
Номинальное значение(DC)	24 В	24 В
Защита от короткого замыкания	Есть	Есть
Защита от неправильной полярности напряжения	Есть	Есть
Потребляемый ток
От источника напряжения 2L+, макс.	20 мA	40 мA
От внутренней шины станции 3.3 В DC, макс.	20 мA	40 мA
Потребляемая мощность, типовое значение	2 Вт	2.5 Вт
Адресное пространство
Address space per module
With packing	4 бит	4 бит
without packing	1 байт	1 байт
FH системы
Module for fail-safe applications	Нет	Нет
Дискретные выходы
Количество	4	4
Длина экранированного кабеля, макс.	30 м	30 м
Длина обычного кабеля, макс.	30 м	30 м
Защита от короткого замыкания	Есть	Есть
Response threshold, type.	3	3
Ламповая нагрузка, макс.	10 Вт	10 Вт
Управление дискретным входом	Есть	Есть
Выходное напряжение
Высокого уровня	2L+ (- 0.8 В)	2L+ (- 0.8 В)
Выходной ток
Номинальное значение высокого уровня	2 A	2 A
Низкого уровня, макс.	0.5 мA	0.5 мA
Параллельное включение двух выходов
Увеличение мощности	Нет	Нет
to redundantly drive a load	Есть	Есть
Частота коммутации
При активной нагрузке, макс.	100 Гц	100 Гц
При индуктивной нагрузке, макс.	0.5 Гц	0.5 Гц
При ламповой нагрузке, макс.	1 Гц	1 Гц
Суммарный ток выходов (на группу)
дo 55 °C, макс.	4 A	4 A
Load impedance range
Нижний предел	12 Ом	12 Ом
Верхний предел	4 КОм	4 КОм
Состояние/ прерывания/ диагностика
Applying substitute values		Есть
Прерывания
Диагностические		Есть
Диагностика
Диагностические функции	Есть	Есть
Считывание диагностической информации	Есть	Есть
Обрыв кабеля		Есть
Короткое замыкание	Есть	Есть
Дисплей диагностики (светодиод)
Группового отказа SF (красный)	Есть	Есть
Состояния дискретного выхода (зеленый)	Есть	Есть
Отказа канала F (красный)		Есть
Потенциалы/ электрическая изоляция
Между внутренней шиной станции и другими цепями		Есть
Между каналами и внутренней шиной станции		Есть
Функции дискретного выхода
Между каналами	Нет	Нет
Между каналами и внутренней шиной станции		Есть
Размеры и масса	Есть
Масса, примерно	140 г	140 г
Ширина	45 мм	45 мм
Высота	130 мм	130 мм
Глубина	35 мм	35 мм
