SIPLUS PS modular 3AC 20 A

• Заказные данные
  (2)
• Аксессуары
  (2)
• Информационные материалы

  Информационные материалы

  Замечание:

  Продукты SIPLUS extreme создаются на базе стандартных промышленных продуктов Siemens. Приведенная ниже информация дополняет описание стандартных продуктов специфичными данными продуктов SIPLUS extreme.



  SIPLUS PS modular 3 AC 20 A
  Заказной номер	6AG1 436-3BA00-7AA0
  Заказной номер базового модуля	6EP1 436-3BA00
  Диапазон рабочих температур	-25 ... +70 °C
  Защитное покрытие	Печатных плат и электронных компонентов
  Технические данные	Соответствуют техническим данным базового модуля за исключением допустимых условий эксплуатации
  Условия эксплуатации
  Относительная влажность	5 ... 100%, допускается появление конденсата
  Биоголически активные вещества	По EN 60721-3-3, класс 3B2: плесень, споры грибка (исключая живые организмы)
  Химически активные вещества	По EN 60721-3-3, класс 3C4, включая соленый туман, и урони сложности G1; G2; G3; GX 1)2)  по ISA–S71.04
  Механически активные вещества	По EN 60721‑3‑3, класс 3S4, включая токопроводящий песок и пыль 2)
  Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)	1080 ... 795 гПа (-1000 ... +2000 м) во всем диапазоне рабочих температур 795 ... 658 гПа (+2000 ... +3500 м)  со снижением верхней границы на 10 K 658 ... 540 гПа (+3500 ... +5000 м) со снижением верхней границы на 20 K







  ¹⁾ ISA-S71.04 уровень сложности GX: длительно: SO₂ < 4.8 мг/м³; H₂S < 9.9 мг/м³; Cl < 0.2 мг/м³; HCl < 0.66 мг/м³; HF < 0.12 мг/м³; NH < 49 мг/м³; O₃ < 0.1 мг/м³; NOX < 5.2 мг/м³
  В течение 30 минут в сутки: SO₂ < 17.8 мг/м³; H₂S < 49.7 мг/м³; Cl < 1.0 мг/м³; HCl < 3.3 мг/м³; HF < 2.4 мг/м³; NH < 247 мг/м³; O₃ < 1.0 мг/м³; NOX < 10.4 мг/м³

  ²⁾ При работе в атмосфере с содержанием коррозивных газов на незадействованные интерфейсы должны устанавливаться включенные в комплект поставки заглушки!

  Техническую документацию по продуктам SIPLUS можно найти по ссылке:

  http://www.siemens.de/siplus-extreme

  Область применения

  Модульный блок питания SITOP modular =24 В/20 A для применения в различных областях промышленности во всех регионах мира. 3-фазное входное напряжение с  диапазоном допустимых отклонений ~320... 550 В. Светодиодная индикация. Выбираемая реакция на короткое замыкание: ограничение тока или защитное отключение. Возможность подключения дополнительного буферного модуля (6EP1961-3BA00), сигнального модуля (6EP1961-3BA10) и модуля резервирования (6EP1961-3BA20).

  Чертеж

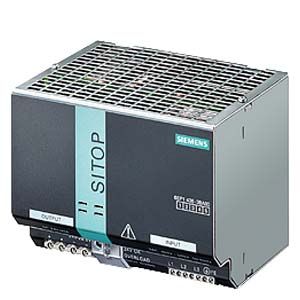

  Базовое устройство 24 V/20 A

  Заказной номер:

  6EP1 436-3BA00

  Технические данные

  Заказной номер	6EP1 436-3BA00-8AA0	6EP1 436-3BA00
  Технические данные
  Продукт	SITOP modular plus	SITOP modular
  Тип блока питания	24 V/20 A	24 V/20 A
  Вход
  Вход	3-фазный переменный ток	3-фазный переменный ток
  Входное напряжение, не менее	400 В	400 В
  Напряжение питания:
  1-фазный переменный ток
  2-фазный переменный ток
  Входное напряжение, не более	500 В	500 В
  Напряжение питания:
  1-фазный переменный ток, максимальное значение
  2-фазный переменный ток, максимальное значение
  1-фазный переменный ток, номинальное значение
  2-фазный переменный ток, номинальное значение
  постоянный ток
  замечания	Запуск при Uвх > 340 В	Запуск при Uвх > 340 В
  Допустимый диапазон изменения уровня входного напряжения	320 … 550 В	320 … 550 В
  Входное напряжение:
  1-фазный переменный ток
  2-фазный переменный ток
  постоянный ток
  Допустимые перенапряжения	2.3 × Uвх.ном, 1.3 мс	2.3 × Uвх.ном, 1.3 мс
  Допустимый перерыв в питании при Iвых.ном, не менее	6 мс	6 мс
  Допустимый перерыв в питании	при Uвх = 400 В	при Uвх = 400 В
  Номинальная частота переменного тока:
  1	50 Гц	50 Гц
  2	60 Гц	60 Гц
  Допустимый диапазон изменения частот переменного тока	47 … 63 Гц	47 … 63 Гц
  Входной ток:
  при входном напряжении переменного тока 120 В, номинальное значение
  при входном напряжении переменного тока 230 В, номинальное значение
  при входном напряжении переменного тока 400 В, номинальное значение	1.1 A	1.1 A
  при входном напряжении переменного тока 500 В, номинальное значение	0.9 A	0.9 A
  при входном напряжении постоянного тока 600 В, номинальное значение
  Ограничение импульсного тока включения при температуре +25 °C до уровня, не более	35 A	35 A
  I²t, не более	0.7 A²·с	0.7 A²·с
  Встроенные предохранители в цепи питания	Нет	Нет
  Рекомендуемая защита в цепи питания (IEC 898)	Миниатюрный 3-полюсный автоматический выключатель 6 ... 16 A с характеристикой отключения C или автоматический выключатель 3RV2011-1DA10 (уставка 3 A) или 3RV2711-1DD10 (UL 489)	Миниатюрный 3-полюсный автоматический выключатель 6 ... 16 A с характеристикой отключения C или автоматический выключатель 3RV2011-1DA10 (уставка 3 A) или 3RV2711-1DD10 (UL 489)
  Выход
  Выход	Регулируемый, изолированный от входа	Регулируемый, изолированный от входа
  Номинальное выходное напряжение	=24 В	=24 В
  Допустимое отклонение выходного напряжения от номинального значения	±3 %	±3 %
  Статическая компенсация колебаний входного напряжения, приблизительно	0.1 %	0.1 %
  Статическая компенсация колебаний нагрузки, приблизительно	0.2 %	0.2 %
  Остаточные пульсации пик-пик, не более	100 мВ	100 мВ
  Остаточные пульсации пик-пик, типовое значение
  Выбросы напряжения пик-пик в диапазоне частот 20 МГц, не более	200 мВ	200 мВ
  Выбросы напряжения пик-пик в диапазоне частот 20 МГц, типовое значение
  Диапазон регулировки уровня выходного напряжения	24 … 28.8 В	24 … 28.8 В
  Настройка уровня выходного напряжения	Есть	Есть
  Выполнение настройки	С помощью потенциометра	С помощью потенциометра
  Замечания
  Индикация состояний	Зеленый светодиод 24 V OK	Зеленый светодиод 24 V OK
  Сигнализация	Через опциональный сигнальный модуль 6EP1961-3BA10	Через опциональный сигнальный модуль 6EP1961-3BA10
  Реакция на отключение/ включение питания	Без перерегулирования Uвых (программный пуск)	Без перерегулирования Uвых (программный пуск)
  Задержка включения, не более	2.5 с	2.5 с
  Замечания
  Время нарастания выходного напряжения, типовое значение
  Время нарастания выходного напряжения, не более	500 мс	500 мс
  Номинальный выходной ток	20 A	20 A
  Допустимый диапазон изменения выходного тока	0 … 20 A	0 … 20 A
  Замечания	Со снижением нагрузки в диапазоне температур более 60 °C	Со снижением нагрузки в диапазоне температур более 60 °C
  Выходная мощность, типовое значение	480 Вт	480 Вт
  Кратковременная перегрузка по току при коротком замыкании во время включения, типовое значение
  Длительность перегрузки по току при коротком замыкании во время включения, типовое значение
  Типовой допустимый ток перегрузки при коротком замыкании во время включения	23 A	23 A
  Кратковременная перегрузка по току при коротком замыкании во время работы, типовое значение	60 A	60 A
  Длительность перегрузки по току при коротком замыкании во время работы, типовое значение	25 мс	25 мс
  Типовой допустимый ток перегрузки при коротком замыкании во время работы
  Параллельное включение блоков питания для увеличения выходной мощности	Есть	Есть
  Замечания	Переключаемая характеристика	Переключаемая характеристика
  Количество блоков питания, включаемых на параллельную работу	2	2
  Эффективность
  КПД при Uвых.ном и Iвых.ном, приблизительно	90 %	90 %
  Потери мощности при Uвых.ном и Iвых.ном, приблизительно	53 Вт	53 Вт
  Автоматическое регулирование
  Динамическая компенсация колебаний входного напряжения (Uвх.ном ±15 %), не более	1 %	1 %
  Динамическая компенсация колебаний нагрузки (Iвых: 50/100/50 %), типовое значение	Uвых ± 2 %	Uвых ± 2 %
  Время установки выходного напряжения при изменении нагрузки от 50 до 100%, типовое значение	4 мс	4 мс
  Время установки выходного напряжения при изменении нагрузки от 100 до 50%, типовое значение	4 мс	4 мс
  Время установки выходного напряжения, не более	10 мс	10 мс
  Защита и мониторинг
  Защита выхода от перенапряжений	< 35 В	< 35 В
  Ограничение выходного тока на уровне, типовое значение	23 A	23 A
  Защита выхода от коротких замыканий	Есть	Есть
  Вид защиты	Альтернативно: ограничение тока на уровне 23 A или защитное отключение	Альтернативно: ограничение тока на уровне 23 A или защитное отключение
  Длительно допустимый ток короткого замыкания, типовое значение	23 A	23 A
  Замечания
  Индикатор перегрузки/ короткого замыкания	Желтый светодиод для перегрузки, красный светодиод для короткого замыкания	Желтый светодиод для перегрузки, красный светодиод для короткого замыкания
  Безопасность
  Гальваническое разделение первичных и вторичных цепей	Есть	Есть
  Разделение потенциалов	Безопасно низкий уровень выходного напряжения по EN 60950-1 и EN 50178	Безопасно низкий уровень выходного напряжения по EN 60950-1 и EN 50178
  Класс защиты	Класс I	Класс I
  Ток утечки:
  максимальное значение	3.5 мА	3.5 мА
  типовое значение
  Марка CE	Есть	Есть
  Одобрение UL/CSA	Есть	Есть
  Одобрение UL/cUL (CSA)	UL список (UL 508), файл E197259, CSA (CSA C22.2 № 14, CSA C22.2 № 107.1)	UL список (UL 508), файл E197259, CSA (CSA C22.2 № 14, CSA C22.2 № 107.1)
  Взрывозащита	-	В подготовке
  Одобрение FM	Нет	Нет
  Одобрение FM	-	-
  Одобрение CB	Нет	Нет
  Морские сертификаты	-	GL и ABS в подготовке
  Степень защиты (EN 60529)	IP20	IP20
  Электромагнитная совместимость
  Генерируемые помехи	EN 55022 класс B	EN 55022 класс B
  Ограничение гармоник в линии питания	EN 61000-3-2	EN 61000-3-2
  Стойкость к воздействию помех	EN 61000-6-2	EN 61000-6-2
  Условия эксплуатации, транспортировки и хранения
  Диапазон температур:
  во время работы	0 … 70 °C	0 … 70 °C
  замечания	При естественном охлаждении	При естественном охлаждении
  Диапазон температур:
  во время транспортировки	-40 … +85 °C	-40 … +85 °C
  Диапазон температур:
  во время хранения	-40 … +85 °C	-40 … +85 °C
  Класс влажности по EN 60721	Климатический класс 3K3, без появления конденсата	Климатический класс 3K3, без появления конденсата
  Механические характеристики
  Технология подключения внешних цепей	Через контакты под винт	Через контакты под винт
  Соединители:
  для входных цепей	L1, L2, L3, PE: по 1 контакту под винт для подключения одножильных или оконцованных проводников сечением 0.2 ... 4 мм²	L1, L2, L3, PE: по 1 контакту под винт для подключения одножильных или оконцованных проводников сечением 0.2 ... 4 мм²
  для выходных цепей	+, -: по 2 контакта под винт для подключения проводников сечением 0.33 ... 4 мм²	+, -: по 2 контакта под винт для подключения проводников сечением 0.33 ... 4 мм²
  для вспомогательных цепей	-	-
  Ширина корпуса	160 мм	160 мм
  Высота корпуса	125 мм	125 мм
  Глубина корпуса	125 мм	125 мм
  Монтажная ширина	160 мм	160 мм
  Монтажная высота	225 мм	225 мм
  Масса, приблизительно	2 кг	2 кг
  Установка бок о бок	Есть	Есть
  Настенный монтаж	Нет	Нет
  Фиксация на профильной шине	Есть	Есть
  Установка на профильную шину S7-300	Нет	Нет
  Установка	На стандартную профильную шину DIN EN 60715 35x7.5/15	На стандартную профильную шину DIN EN 60715 35x7.5/15
  Электрические аксессуары	Буферный модуль, сигнальный модуль	Буферный модуль, сигнальный модуль
