Замечание:

Продукты SIPLUS extreme создаются на базе стандартных промышленных продуктов Siemens. Приведенная ниже информация дополняет описание стандартных продуктов специфичными данными продуктов SIPLUS extreme.

SIPLUS PS modular 10 A
Заказной номер	6AG1 334-3BA00-2AA0	6AG1 334-3BA00-4AA0
Заказной номер базового модуля	6EP1 334-3BA00	6EP1 334-3BA00
Диапазон рабочих температур	-40 ... +60 °C	0 ... +60 °C
Защитное покрытие	Печатных плат и электронных компонентов
Технические данные	Соответствуют техническим данным базового модуля за исключением допустимых условий эксплуатации
Условия эксплуатации
Относительная влажность	5 ... 100%, допускается появление конденсата
Биологически активные вещества	По EN 60721-3-3, класс 3B2: плесень, споры грибка (исключая живые организмы)
Химически активные вещества	По EN 60721-3-3, класс 3C4, включая соленый туман, и уровни сложности G1; G2; G3; GX ¹⁾²⁾по ISA–S71.04
Механически активные вещества	По EN 60721-3-3, класс 3S4, включая токопроводящий песок и пыль ²⁾
Атмосферное давление (зависит от верхней границы допустимого диапазона рабочих температур)	1080 ... .795 гПа (-1000 ... +2000 м) во всем диапазоне рабочих температур 795 ... 658 гПа (+2000 ... +3500 м) со снижением верхней границы на 10 K 658 ... 540 гПа (+3500 ... +5000 м) со снижением верхней границы на 20 K

¹⁾ ISA-S71.04 уровень сложности GX: длительно: SO₂ < 4.8 мг/м³; H₂S < 9.9 мг/м³; Cl < 0.2 мг/м³; HCl < 0.66 мг/м³; HF < 0.12 мг/м³; NH < 49 мг/м³; O₃ < 0.1 мг/м³; NOX < 5.2 мг/м³
В течение 30 минут в сутки: SO₂ < 17.8 мг/м³; H₂S < 49.7 мг/м³; Cl < 1.0 мг/м³; HCl < 3.3 мг/м³; HF < 2.4 мг/м³; NH < 247 мг/м³; O₃ < 1.0 мг/м³; NOX < 10.4 мг/м³

²⁾ При работе в атмосфере с содержанием коррозивных газов на незадействованные интерфейсы должны устанавливаться включенные в комплект поставки заглушки!

Техническую документацию по продуктам SIPLUS можно найти по ссылке:
http://www.siemens.de/siplus-extreme

Область применения

Модульный блок питания SITOP modular =24 В/10 A для применения в различных областях промышленности во всех регионах мира. Линейное или фазное входное напряжение с широким диапазоном допустимых отклонений - ~120/230...500 В. Излучение радиопомех класса B, ограничением гармоник во входных цепях по EN 61000-3-2. Светодиодная индикация. Выбираемая реакция на короткое замыкание: ограничение тока или защитное отключение. Возможность подключения дополнительного буферного модуля (6EP1961-3BA00), сигнального модуля (6EP1961-3BA10) и модуля резервирования (6EP1961-3BA20).

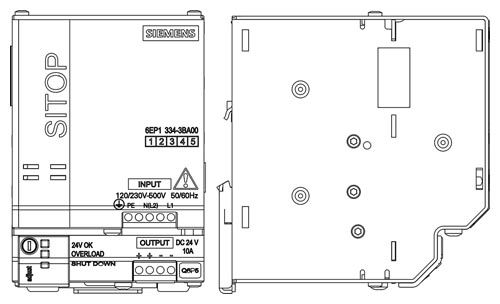

Чертеж

Номер заказа:

6EP1 334-3BA00

Технические данные

Заказной номер	6EP1 334-3BA00-8AB0	6EP1 334-3BA00
Технические данные
Продукт	SITOP modular plus	SITOP modular
Тип блка питания	24 V/10 A	24 V/10 A
Вход
Вход	1- или 2-фазный переменный ток	1- или 2-фазный переменный ток
Минимальное значение входного напряжения Vin
Напряжение питания:
1-фазный переменный ток	120 В	120 В
2-фазный переменный ток	230 В	230 В
Номинальное значение входного напряжения Vin
Напряжение питания:
1-фазный переменный ток, не более	230 В	230 В
1-фазный переменный ток, не более	500 В	500 В
1-фазный переменный ток, номинальное значение
2-фазный переменный ток, номинальное значение
постоянный ток
замечание	Выбирается переключателем на приборе	Выбирается переключателем на приборе
Диапазоны напряжений
Входное напряжение:
1-фазный переменный ток	85 … 264 В	85 … 264 В
2-фазный переменный ток	176 … 550 В	176 … 550 В
постоянный ток
Допустимые перенапряжения	Пиковое значение 1300 В, 1.3 мс	Пиковое значение 1300 В, 1.3 мс
Допустимый перерыв в питании при номинальном выходном токе, не менее	25 мс	25 мс
Допустимый перерыв в питании	при Vin = 120/230 В, типовое значение 150 мс при Vin = 400 В	при Vin = 120/230 В, типовое значение 150 мс при Vin = 400 В
Номинальное значение частоты переменного тока:
1	50 Гц	50 Гц
2	60 Гц	60 Гц
Допустимый диапазон изменения частоты переменного тока	47 … 63 Гц	47 … 63 Гц
Номинальный входной ток:
при входном напряжении 120 В переменного тока	4.4 A	4.4 A
при входном напряжении 230 В переменного тока	2.4 A	2.4 A
при входном напряжении 400 В переменного тока
при входном напряжении 500 В переменного тока	1.1 A	1.1 A
при входном напряжении 600 В постоянного тока
Ограничение импульсного тока включения при температуре +25 °C до уровня, не более	35 A	35 A
I²t, не более	4 A²·с	4 A²·с
Встроенный предохранитель в цепи питания	T 6.3 A (недоступен)	T 6.3 A (недоступен)
Рекомендуемая защита в цепи питания (IEC 898)	В однофазной цепи: миниатюрный автоматический выключатель от 6 A (10 A) с характеристикой отключения C (B); в двухфазной цепи: миниатюрный 2-полюсный автоматический выключатель 3RV2011-1EA10 (уставка 3.8 A) или 3RV2711-1ED10 (UL 489) при 230 В; 3RV2011-1DA10 (уставка 3 A) или 3RV2711-1DD10 (UL 489) при 400/500 В	В однофазной цепи: миниатюрный автоматический выключатель от 6 A (10 A) с характеристикой отключения C (B); в двухфазной цепи: миниатюрный 2-полюсный автоматический выключатель 3RV2011-1EA10 (уставка 3.8 A) или 3RV2711-1ED10 (UL 489) при 230 В; 3RV2011-1DA10 (уставка 3 A) или 3RV2711-1DD10 (UL 489) при 400/500 В
Выход
Выход	Регулируемое напряжение постоянного тока с изоляцией от первичных цепей	Регулируемое напряжение постоянного тока с изоляцией от первичных цепей
Номинальное значение выходного напряжения Vout постоянного тока	24 V	24 V
Допустимые отклонения в статических режимах	±3 %	±3 %
Статическая компенсация колебаний входного напряжения, приблизительно	0.1 %	0.1 %
Статическая компенсация колебаний нагрузки, приблизительно	0.1 %	0.1 %
Остаточные пульсации пик-пик, не более	50 мВ	50 мВ
Остаточные пульсации пик-пик, типовое значение
Всплески напряжения пик-пик в диапазоне частот 20 МГц, не более	200 мВ	200 мВ
Всплески напряжения пик-пик в диапазоне частот 20 МГц, типовое значение
Диапазон настройки уровня выходного напряжения	24 … 28.8 В	24 … 28.8 В
Настройка уровня выходного напряжения	Есть	Есть
Выполнение настройки	С помощью потенциометра	С помощью потенциометра
Замечания
Индикация состояний	Зеленый светодиод 24 V OK	Зеленый светодиод 24 V OK
Сигнализация	Через опциональный сигнальный модуль (6EP1961-3BA10)	Через опциональный сигнальный модуль (6EP1961-3BA10)
Реакция на отключение/ включение	С перерегулированием Vout приблизительно на 3 %	С перерегулированием Vout приблизительно на 3 %
Задержка включения, не более	1 с	1 с
замечание
Время нарастания напряжения, типовое значение	50 мс	50 мс
Время нарастания напряжения, максимальное значение
Номинальный выходной ток Iout	10 A	10 A
Диапазон изменения токов нагрузки	0 … 10 A	0 … 10 A
Замечание	Со снижением нагрузки в диапазоне температур более 60 °C	Со снижением нагрузки в диапазоне температур более 60 °C
Выходная мощность, типовое значение	240 Вт	240 Вт
Кратковременная перегрузка по току при коротком замыкании во время включения, типовое значение
Длительность перегрузки по току при коротком замыкании во время включения
Постоянный ток перегрузки при коротком замыкании во время включения, типовое значение	12 A	12 A
Кратковременная перегрузка по току при коротком замыкании во время работы, типовое значение	30 A	30 A
Длительность перегрузки по току при коротком замыкании во время работы	25 мс	25 мс
Постоянный ток перегрузки при коротком замыкании во время работы, типовое значение
Параллельное включение для увеличения выходной мощности	Есть	Есть
Замечание	Переключаемая характеристика	Переключаемая характеристика
Количество блоков питания, включаемых на параллельную работу	2	2
Эффективность
КПД при номинальном уровне выходного напряжения и номинальном значении выходного тока, приблизительно	87 %	87 %
Потери мощности при номинальном уровне выходного напряжения и номинальном значении выходного тока, приблизительно	36 Вт	36 Вт
Автоматическое регулирование
Динамическая компенсация колебаний входного напряжения (Vin rated ±15 %), не более	0.1 %	0.1 %
Динамическая компенсация колебаний нагрузки (Iout: 50/100/50 %), типовое значение	Uout ± 3 %	Uout ± 3 %
Типовое время установки выходного напряжения при скачкообразном изменении нагрузки от 50 до 100%	2 мс	2 мс
Типовое время установки выходного напряжения при скачкообразном изменении нагрузки от 100 до 50%	2 мс	2 мс
Максимальное время установки выходного напряжения	5 мс	5 мс
Защита и мониторинг
Защита выхода от перенапряжений	< 35 В	< 35 В
Ограничение тока на уровне, типовое значение	12 A	12 A
Выбор вида реакции на короткое замыкание	Есть	Есть
Защита от коротких замыканий	Альтернативно: ограничение тока на уровне 12 А или отключение	Альтернативно: ограничение тока на уровне 12 А или отключение
Допустимый ток короткого замыкания, типовое значение	12 A	12 A
Замечание
Индикатор перегрузки/ короткого замыкания	Желтый светодиод для перегрузки, красный светодиод для защитного отключения	Желтый светодиод для перегрузки, красный светодиод для защитного отключения
Безопасность
Изоляция между первичными и вторичными цепями	Есть	Есть
Разделение потенциалов	Безопасно низкий уровень выходного напряжения по EN 60950-1 и EN 50178	Безопасно низкий уровень выходного напряжения по EN 60950-1 и EN 50178
Класс защиты	Класс I	Класс I
Ток утечки:
максимальное значение	3.5 мА	3.5 мА
типовое значение	0.32 мА	0.32 мА
Марка CE	Есть	Есть
Одобрение UL/CSA	Есть	Есть
Одобрение UL/cUL (CSA)	Список cULus (UL 508, CSA C22.2 № 107.1), файл E197259	Список cULus (UL 508, CSA C22.2 № 107.1), файл E197259
Врывозащита	-	В подготовке
Одобрение FM	Нет	Нет
Одобрение FM	-	-
Одобрение CB	Нет	Нет
Морские сертификаты	-	GL и ABS в подготовке
Степень защиты (EN 60529)	IP20	IP20
Электромагнитная совместимость
Генерируемые помехи	EN 55022 класс B	EN 55022 класс B
Ограничение гармоник в цепи питания	EN 61000-3-2	EN 61000-3-2
Стойкость к воздействию помех	EN 61000-6-2	EN 61000-6-2
Условия эксплуатации, хранения и транспортировки
Диапазон температур:
во время работы	-25 … +70 °C	-25 … +70 °C
замечание	При естественном охлаждении	При естественном охлаждении
Диапазон температур:
во время транспортировки	-40 … +85 °C	-40 … +85 °C
Диапазон температур:
во время хранения	-40 … +85 °C	-40 … +85 °C
Класс влажности по EN 60721	Климатический класс 3K3, без появления конденсата	Климатический класс 3K3, без появления конденсата
Механические характеристики
Технология подключения внешних цепей	Через контакты под винт	Через контакты под винт
Соединители:
подключения входных цепей	L, N, PE: по 1 контакту под винт на каждую цепь для подключения одножильных/ оконцованных проводников сечением 0.2 ... 2.5 мм²	L, N, PE: по 1 контакту под винт на каждую цепь для подключения одножильных/ оконцованных проводников сечением 0.2 ... 2.5 мм²
подключение нагрузки	L+, M: по 2 контакта под винт для подключения проводников сечением 0.2 ... 2.5 мм²	L+, M: по 2 контакта под винт для подключения проводников сечением 0.2 ... 2.5 мм²
вспомогательные цепи	-	-
Ширина корпуса	90 мм	90 мм
Высота корпуса	125 мм	125 мм
Глубина корпуса	125 мм	125 мм
Установочная ширина	90 мм	90 мм
Установочная высота	225 мм	225 мм
Масса, приблизительно	1.4 кг	1.4 кг
Установка бок о бок	Есть	Есть
Настенный монтаж	Нет	Нет
Установка на стандартную профильную шину	Есть	Есть
Установка на профильную шину S7-300	Нет	Нет
Установка	На стандартную профильную шину DIN EN 60715 35x7.5/15	На стандартную профильную шину DIN EN 60715 35x7.5/15
Дополнительные компоненты	Буферный модуль, сигнальный модуль	Буферный модуль, сигнальный модуль
