  Модуль фидера нагрузки с AS-Interface

  Модуль фидера нагрузки с AS-Interface служит как дополнительный модуль ввода / вывода для фидеров с адаптерами обычной шинной системы и адаптеров для стандартной монтажной рейки. Это позволяет цепям управления быть полностью предварительно соединенными. Серия была оптимизирована для использования в соединении с фидерами нагрузки SIRIUS (типоразмеры S00 и S0). Подключение к высокоуровневой системе автоматизации производится через интерфейс между AS-Interface и модулем фидера нагрузки. Неогражденное стандартное соединение может быть использовано как линия данных  и для питания нагрузки DC 24 В. Соединение модулей фидеров нагрузки AS-Interface производится через  два проникающих в изоляцию (прокалывающих) соединителя.

  Возможны четыре различных модуля фидеров нагрузки с AS-Interface: варианты отличаются по числу входов и выходов. так же как и по типу выходов. Устройства с электронными выходами выполнены для DC 24 В, тогда как устройства с релейными выходами предназначены для напряжений до AC 230 В. Они позволяют реверсивным и нереверсивным пускателям и комбинациям пускателей быть соединенными для управления двигателями с изменяемым числом полюсов. Сигналы состояния от автоматических выключателей и контакторов могут быть опрошены отдельно на входах. Выходы используются для непосредственного управления катушками контакторов.

  Так как выходы уже имеют встроенную защиту от перенапряжений, дополнительные меры для контакторов не требуются.

  Выходы питаются отдельным вспомогательным источником питания, который облегчает реализацию концепции селективной аварийной остановки. Входы питаются через информационную линию AS-Interface. Входы и выходы должны быть соединены через встроенные пружинные клеммы Cage Clamp, которые соединяются с общим потенциалом.

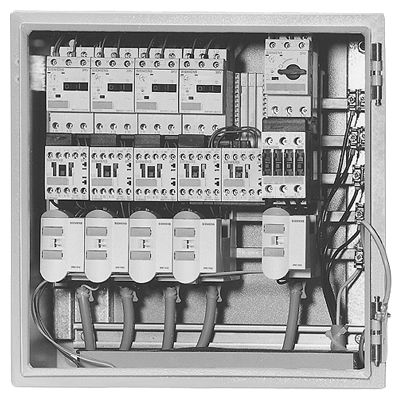

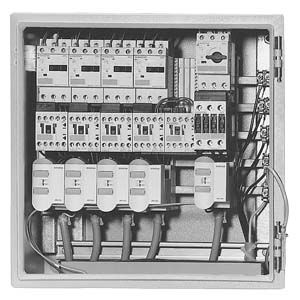

  Безпредохранительный фидер 3RA5 с подключением к AS-Interface

  Безпредохранительный фидер 3RA5 состоящий из фидерного модуля AS-Interface, автоматического выключателя и контактора вместе с необходимыми соединениями (AS-Interface, вспомогательным питанием и 5-полюсным силовым разъемом), поставляются полностью собранным и проверенным. Это экономит пользователю время, необходимое для установки, подключения и обслуживания.

  Также доступны реверсивные и нереверсивные пускатели с коммутационным оборудованием SIRIUS типоразмеров  S00 до 10 A и  S0 - определенного для подключения потребителей до 16 A. Комплектные фидеры поставляются с фидерными модулями AS-Interface, имеющими электронные выходы для вспомогательного напряжения DC 24 В.

  Фидеры этого вида используются для управления стандартными асинхронными двигателями. Фидеры могут устанавливаться в центральных шкафах с коммутационным оборудованием или распределенных локальных коммутационных коробках. Они особенно пригодны для машин и установок с высокой  степенью автоматизации и специальными требованиями к готовности.
