SIMATIC Flat Panel PRO

Заказные данные
(2)

Информационные материалы

Полностью защищенные мониторы SIMATIC Flat Panel PRO 15"/19"

Дизайн

Для монтажа на кронштейны / опоры
Защита корпуса со всех сторон IP65
15"/19" сенсорный дисплей
Прочный и компактный алюминиевый корпус
Комбинированный блок питания 24 В пост. тока и 100-240 В пер. тока (50/60 Гц)
Два внутренних интерфейса USB, один из которых один может быть выведен наружу через "USB service interface"
Может быть расположен на растоянии до 30 м от системного блока ПК
Опциональное подключение внешних цепей сверху или снизу
Прямое подключение к несущим конструкциям известных производителей (Rittal, Bernstein, Rose, Rolec)

Поддержка глобальных стандартов VESA 75/VESA 100

Интеграция

Встроенные интерфейсы SIMATIC Flat Panel PRO:

Стандартный VGA интерфейс, 15-pin Sub-D
Цифровой DVI-D интерфейс
USB интерфейс, максимум до 30 м от системного блока ПК
2 x USB интерфейса для подсоединения локальной периферии (например мыши, клавиатуры) или устройств хранения данных, таких как USB flash

Чертеж

Flat Panel PRO 15" Touch

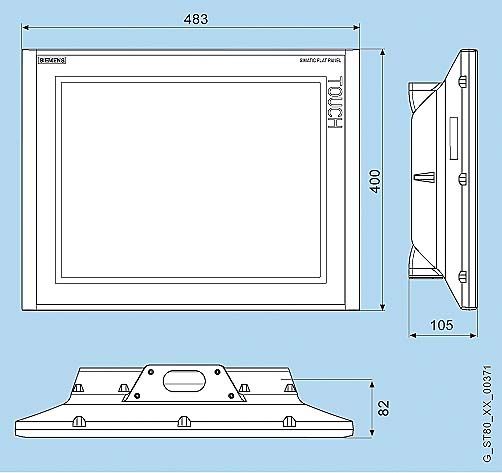

Flat Panel PRO 19" Touch

Технические данные

	6AV7 861-5TB10-1BA0	6AV7 861-6TB10-1BA0
Display
Screen diagonal	15 in	19 in
visible area (HxV) in mm	304 x 228	376 x 301
Viewing angle	160° x 160°	160° x 160°
On Screen Display (OSD) configuration	Yes	Yes
Number of colors (bit levels)	16.7 million	16.7 million
Resolution (pixels)
Resolution (WxH in pixel)	1024 x 768	1280 x 1024
General features
Brightness/contrast	> 260 cd/m2 / 350:1	> 300 cd/m² / 300:1
Contrast	250 cd/m² / 300:1	300 cd/m² / 300:1
Control elements
Function keys	No	No
Operating mode
integrated mouse cursor control	No	No
Installation type/mounting
Rack mounting possible	No	No
Desktop device	No	No
VESA mounting	Yes	Yes
Supply voltage
Type of actuation	AC, DC	AC, DC
AC	Yes	Yes
DC	Yes	Yes
permissible range, lower limit (DC)	19.2 V	19.2 V
permissible range, upper limit (DC)	28.8 V	28.8 V
Degree and class of protection
IP20 at front	Yes	Yes
IP54 at front	Yes	Yes
IP65 at front	Yes	Yes
IP20 rear	Yes	Yes
IP54 rear	Yes	Yes
IP65 rear	Yes	Yes
Standards, approvals, certificates
CE	Yes	Yes
CSA	No	No
UL	Yes	Yes
UL approval	Yes	Yes
GL	No	No
ABS	No	No
BV	No	No
DNV	No	No
LRS	No	No
PRS	No	No
Gost-R	No	No
SIBE safety certification	No	No
Dimensions
Width of the housing front	400 mm	483 mm
Height of housing front	310 mm	400 mm

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу:

http://www.siemens.com/ip65-hmi-devices

Замечание:

Вам нужна особая модификация или расширение описанных здесь продуктов? В разделе "Customized products" Вы можете найти информацию о дополнительных, обычно имеющихся в наличии продуктах для отдельных отраслей, а также о возможностях модификации и адаптации стандартных решений к техническим требованиям заказчика.
