SIMATIC Flat Panel
- Заказные данные (16)
- Аксессуары (21)
- Информационные материалы
Информационные материалы
- SIMATIC Flat Panels и LCD мониторы выполнены в прочном промышленном исполнении
- Они могут быть использованы для тех же приложений где используются электроннолучевые мониторы
- Монтаж
- Панели одинаково подготовлены для монтажа в машины, панели и шкафы управления (19'' стойки)
- Тип панели:
- Простой дисплей без операторского управления
- Опционально сенсорный экран
Область применения
SIMATIC Flat Panels могут использоваться вместе с системным модулем PC или удалено (до 5 м) по техническим или другим требованиям. SIMATIC Flat Panels могут быть соединены с любым PC, но они специально разработаны для работы с SIMATIC Box или SIMATIC Rack PC.
Дизайн
- Прочный алюминиевый корпус
- TFT дисплей следующих размеров:
- 12“ с 800 x 600 пикселей
- 15“ с 1024 x 768 пикселей
- 19“ с 1280 x 1024 пикселей
- От 256,000 до 16, 000, 000 цветов
- Устойчивое к царапанью минеральное стекло, обладающее антибликовым эффектом
- Просто дисплей или с сенсорным экраном (опция)
- Питание 24 V DC, опционально 110/230 V AC (50/60 Hz)
- Может быть установлен на расстоянии до 5 м от системного блока
Входит в состав поставки:
- Кабель для питания в варианте 230 V AC
- Соединительный кабель для подключения к PC длиной 1.8 м
- Руководство пользователя на 2 языках (английском и немецком)
- CD-ROM с драйверами и документацией
Замечания при переходе от CRT к LCD мониторам
Разрешение:
При выборе подходящего LCD монитора, убедитесь что разрешение LCD монитора соответсвует разрешению приложений визуализации.Чертеж
Особенности
- Прочное промышленное исполнение:
- высокая стойкость к воздействию вибрационных и ударных нагрузок и высокая степень электромагнитной совместимости
- фронтальная панель со степенью защиты IP 65/ MEMA4, устойчивая к воздействию пыли и влаги
- устойчивое к царапанью минеральное стекло, обладающее антибликовым эффектом
- наличие марки CE для применения в промышленных условиях
- Наличие модификаций с различными размерами экранов, с встроенной сенсорной клавиатурой или без нее, с напряжением питания ~110/230 В или =24 В
- Отсутствие рентгеновского излучения
- Низкая потребляемая мощность
- Комфортность работы:
- широкий угол обзора изображения в горизонтальной и вертикальной плоскости (170°)
- четкое и контрастное изображение
- равномерная освещенность экрана, отсутствие мерцаний
- автоматическое выравнивание изображения
- Выполнение всех необходимых настроек с помощью экранных меню (OSD)
- Малая масса и незначительные монтажные объемы
- Длительный срок службы
Технические данные
6AV7 861-1AA00-1AA0
6AV7 861-1AB00-1AA0
6AV7 861-1AB10-1AA0
6AV7 861-1KB10-1AA0
6AV7 861-1TA00-1AA0
6AV7 861-1TB00-1AA0
6AV7 861-1TB10-1AA0
Display
Screen diagonal
12 in
12 in
12 in
12 in
12 in
12 in
12 in
visible area (HxV) in mm
246 x 184,5
246 x 184,5
246 x 184,5
246 x 184,5
246 x 184,5
246 x 184,5
246 x 184,5
Viewing angle
140° x 120°
140° x 120°
140° x 120°
140° x 120°
140° x 120°
140° x 120°
140° x 120°
On Screen Display (OSD) configuration
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Resolution (pixels)
- Resolution (WxH in pixel)
800 x 600
800 x 600
800 x 600
800 x 600
800 x 600
800 x 600
800 x 600
General features
- Brightness/contrast
> 350 cd/m² / 450:1
> 350 cd/m² / 450:1
> 350 cd/m² / 450:1
> 350 cd/m² / 450:1
> 350 cd/m² / 450:1
> 350 cd/m² / 450:1
> 350 cd/m² / 450:1
- Contrast
370 cd/m² / 450:1
370 cd/m² / 450:1
370 cd/m² / 450:1
370 cd/m² / 450:1
370 cd/m² / 450:1
370 cd/m² / 450:1
370 cd/m² / 450:1
Control elements
Function keys
No
No
No
No
No
No
No
Operating mode
- integrated mouse cursor control
No
No
No
No
No
No
No
Installation type/mounting
Rack mounting possible
No
No
No
No
No
No
No
Desktop device
No
No
No
No
No
No
No
VESA mounting
No
No
No
No
No
No
No
Supply voltage
Type of actuation
AC
AC
AC
AC
AC
AC
AC
- AC
Yes
Yes
Yes
Yes
Yes
Yes
Yes
- DC
Yes
Yes
Yes
Yes
Yes
Yes
Yes
permissible range, lower limit (DC)
19.2 V
19.2 V
19.2 V
19.2 V
19.2 V
19.2 V
19.2 V
permissible range, upper limit (DC)
28.8 V
28.8 V
28.8 V
28.8 V
28.8 V
28.8 V
28.8 V
Degree and class of protection
IP54 at front
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
IP65 at front
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
IP20 rear
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Standards, approvals, certificates
CE
Yes
Yes
Yes
Yes
Yes
Yes
Yes
UL
Yes
Yes
Yes
Yes
Yes
Yes
Yes
UL approval
Yes
Yes
Yes
Yes
Yes
Yes
Yes
GL
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
ABS
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
BV
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
DNV
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
LRS
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
PRS
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Gost-R
No
No
No
No
No
No
No

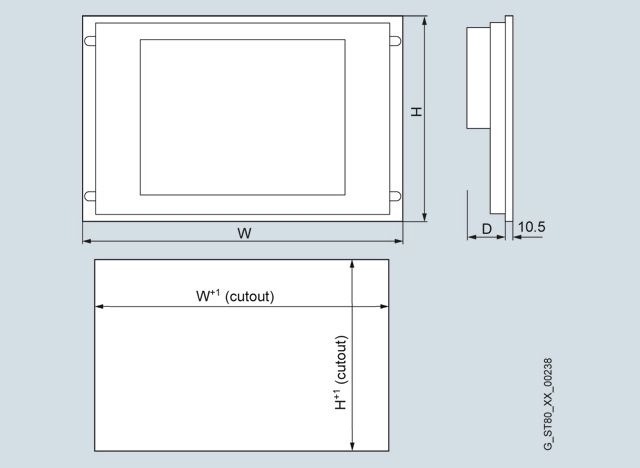

Dimensions
Width of the housing front
400 mm
400 mm
400 mm
400 mm
400 mm
400 mm
400 mm
Height of housing front
310 mm
310 mm
310 mm
310 mm
310 mm
310 mm
310 mm
Depth/installation dimension
50 mm
50 mm
50 mm
50 mm
50 mm
50 mm
50 mm
6AV7 861-2AA00-1AA0
6AV7 861-2AB00-1AA0
6AV7 861-2AB10-1AA0
6AV7 861-2KB10-1AA0
6AV7 861-2TA00-1AA0
6AV7 861-2TB00-1AA0
6AV7 861-2TB10-1AA0
Display
Screen diagonal
15 in
15 in
15 in
15 in
15 in
15 in
15 in
visible area (HxV) in mm
304 x 228
304 x 228
304 x 228
304 x 228
304 x 228
304 x 228
304 x 228
Viewing angle
100° x 90° (min)
100° x 90° (min)
100° x 90° (min)
100° x 90° (min)
100° x 90° (min)
100° x 90° (min)
100° x 90° (min)
On Screen Display (OSD) configuration
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Number of colors (bit levels)
16.2 million
16.2 million
16.2 million
16.2 million
16.2 million
16.2 million
16.2 million
Resolution (pixels)
- Resolution (WxH in pixel)
1024 x 768
1024 x 768
1024 x 768
1024 x 768
1024 x 768
1024 x 768
1024 x 768
General features
- Brightness/contrast
> 260 cd/m2 / 350:1
> 260 cd/m2 / 350:1
> 260 cd/m2 / 350:1
> 260 cd/m2 / 350:1
> 260 cd/m2 / 350:1
> 260 cd/m2 / 350:1
> 260 cd/m2 / 350:1
- Contrast
260 cd/m² / 350:1
260 cd/m² / 350:1
260 cd/m² / 350:1
260 cd/m² / 350:1
260 cd/m² / 350:1
260 cd/m² / 350:1
260 cd/m² / 350:1
Control elements
Function keys
No
No
No
No
No
No
No
Operating mode
- integrated mouse cursor control
No
No
No
No
No
No
No
Installation type/mounting
Rack mounting possible
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Desktop device
No
No
No
No
No
No
No
VESA mounting
No
No
No
No
No
No
No
Supply voltage
Type of actuation
AC
AC
AC
AC
AC
AC
AC
- AC
Yes
Yes
Yes
Yes
Yes
Yes
Yes
- DC
Yes
Yes
Yes
Yes
Yes
Yes
Yes
permissible range, lower limit (DC)
19.2 V
19.2 V
19.2 V
19.2 V
19.2 V
19.2 V
19.2 V
permissible range, upper limit (DC)
28.8 V
28.8 V
28.8 V
28.8 V
28.8 V
28.8 V
28.8 V
Degree and class of protection
IP54 at front
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
IP65 at front
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Standards, approvals, certificates
CE
Yes; Industry
Yes; Industry
Yes; Industry
Yes; Industry
Yes; Industry
Yes; Industry
Yes; Industry
UL
Yes
Yes
Yes
Yes
Yes
Yes
Yes
UL approval
Yes
Yes
Yes
Yes
Yes
Yes
Yes
GL
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
ABS
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
BV
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
DNV
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
LRS
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Gost-R
No
No
No
No
No
No
No
Dimensions
Width of the housing front
483 mm
483 mm
483 mm
483 mm
483 mm
483 mm
483 mm
Height of housing front
310 mm
310 mm
310 mm
310 mm
310 mm
310 mm
310 mm
Depth/installation dimension
54 mm
54 mm
54 mm
54 mm
54 mm
54 mm
54 mm
6AV7 861-3AA00-1AA0
6AV7 861-3AB00-1AA0
6AV7 861-3AB10-1AA0
6AV7 861-3TA00-1AA0
6AV7 861-3TB00-1AA0
6AV7 861-3TB10-1AA0
Display
Screen diagonal
19 in
19 in
19 in
19 in
19 in
19 in
visible area (HxV) in mm
376 x 301
376 x 301
376 x 301
376 x 301
376 x 301
376 x 301
Viewing angle
170° x 170°
170° x 170°
170° x 170°
170° x 170°
170° x 170°
170° x 170°
On Screen Display (OSD) configuration
Yes
Yes
Yes
Yes
Yes
Yes
Number of colors (bit levels)
16.7 million
16.7 million
16.7 million
16.7 million
16.7 million
16.7 million
Resolution (pixels)
- Resolution (WxH in pixel)
1280 x 1024
1280 x 1024
1280 x 1024
1280 x 1024
1280 x 1024
1280 x 1024
General features
- Brightness/contrast
> 300 cd/m² / 300:1
> 300 cd/m² / 300:1
> 300 cd/m² / 300:1
> 300 cd/m² / 300:1
> 300 cd/m² / 300:1
> 300 cd/m² / 300:1
- Contrast
300 cd/m² / 300:1
300 cd/m² / 300:1
300 cd/m² / 300:1
300 cd/m² / 300:1
300 cd/m² / 300:1
300 cd/m² / 300:1
Control elements
Function keys
No
No
No
No
No
No
Operating mode
- integrated mouse cursor control
No
No
No
No
No
No
Installation type/mounting
Rack mounting possible
Yes
Yes
Yes
Yes
Yes
Yes
Desktop device
No
No
No
No
No
No
VESA mounting
No
No
No
No
No
No
Supply voltage
Type of actuation
AC
AC
AC
AC
AC
AC
- AC
Yes
Yes
Yes
Yes
Yes
Yes
- DC
Yes
Yes
Yes
Yes
Yes
Yes
permissible range, lower limit (DC)
19.2 V
19.2 V
19.2 V
19.2 V
19.2 V
19.2 V
permissible range, upper limit (DC)
28.8 V
28.8 V
28.8 V
28.8 V
28.8 V
28.8 V
Degree and class of protection
IP54 at front
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
Yes; For screw mounting in 19" rack
IP65 at front
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
Yes; if mounted with the supplied latch fasteners
IP20 rear
Yes
Yes
Yes
Yes
Yes
Yes
Standards, approvals, certificates
CE
Yes
Yes
Yes
Yes
Yes
Yes
UL
Yes
Yes
Yes
Yes
Yes
Yes
UL approval
Yes
Yes
Yes
Yes
Yes
Yes
GL
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
ABS
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
BV
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
DNV
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
LRS
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Yes; optional
Gost-R
No
No
No
No
No
No
Dimensions
Width of the housing front
483 mm
483 mm
483 mm
483 mm
483 mm
483 mm
Height of housing front
400 mm
400 mm
400 mm
400 mm
400 mm
400 mm
Depth/installation dimension
56 mm
56 mm
56 mm
56 mm
56 mm
56 mm
Дальнейшая информация
Дополнительную информацию Вы можете получить в Интернете по адресу:
http://www.siemens.com/industrial-lcd
