Модуль - концентратор DME20 DRIVE-CLiQ Hub

• Заказные данные
  (1)
• Аксессуары
  (1)
• Информационные материалы

  Информационные материалы

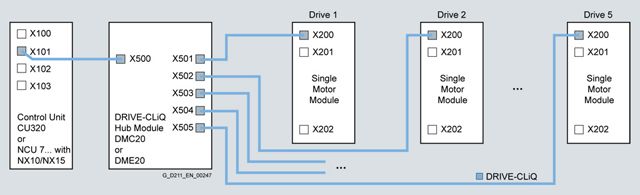

  Модуль-концентратор DRIVE-CLiQ DME20 используется для звездообразного распределения линии DRIVE-CLiQ. Два Модуля-концентратора DRIVE-CLiQ DME20 подключаются последовательно (каскад).


  Дизайн

  На модуле-концентраторе DME20 DRIVE-CLiQ расположены следующие устройства:

  • 6 гнезд DRIVE‑CLiQ для подключения 5 устройств  DRIVE-CLiQ
  • 1 разъем для питания электронной системы через разъем питания 24 V DC с поперечным сечением провода 4 × 0.75 мм² (контакты 1+2 внутр.мост; контакты 3+4 внутр.мост)

  Интеграция

  Модуль-концентратор DRIVE-CLiQ DMC20 получает сигналы с нескольких датчиков и направляет их на Блок управления по единому кабелю DRIVE-CLiQ.



  Модуль-концентратор DRIVE-CLiQ DMC20 позволяет удалить отдельные устройства DRIVE-CLiQ без прерывания процесса обмена данными остальными устройствами, установленными на линии DRIVE-CLiQ.



  Технические данные

  Модуль-концентратор DME20 DRIVE-CLiQ
  6SL3055-0AA00-6AB0
  Максимальное требование к значению тока при 24 V DC без DRIVE-CLiQ	0.15 A
  максимальное сечение провода	4 × 0.75 мм2
  Степень защиты	IP67
  Dimensions
  ширина	99 мм (3.9 in)
  высота	149 мм (5.87 in)
  глубина	55.7 мм (2.19 in; без соединителя)
  Вес, примерно	0.8 кг (1.76 lb)
  Утверждение, согласно	cULus
