CP 443-1 RNA

Заказные данные
(1)
Аксессуары
(5)

Коммуникационный процессор для подключения контроллеров SIMATIC S7-400/S7-400H к сетям Industrial Ethernet.

Поддерживаемые коммуникационные функции:

PG/OP функции связи.
S7 функции связи.
Открытый обмен данными (SEND/RECEIVE).

Коммуникационный процессор CP 443-1 RNA (Redundant Network Access - резервированный доступ к сети) может использоваться в программируемых контроллерах S7-400/ S7-400F/ S7-400H/ S7-400FH. Он обеспечивает поддержку протокола PRP (Parallel Redundancy Protocol - параллельный протокол резервирования в соответствии с требованиями стандарта IEC 62439-3) и позволяет подключать контроллер к двум резервированным сетям Industrial Ethernet.

Процедуры резервирования PRP базируются на одновременной отправке сообщений через две независимые сети (LAN A, LAN B). В случае повреждения одной из сетей сообщение доставляется через вторую сеть без каких бы то ни было задержек. В силу сказанного исчезает необходимость в реконфигурировании сетей и затрат времени на выполнение этих операций.

Область применения

Коммуникационный процессор CP 443-1 RNA позволяет выполнять резервированный обмен данными через две независимые сети Industrial Ethernet.

Он позволяет поддерживать обмен данными:

с компьютерами и программаторами;
с главными компьютерами;
с системами автоматизации SIMATIC S5/S7/C7;
с системами других производителей.

С помощью CP 443-1 RNA системы автоматизации S7-400 могут подключаться к резервированным PRP сетям.

Подключение S7-400 к PRP сети

Дизайн

Коммуникационный процессор CP 443-1 RNA характеризуется следующими показателями:

Компактная конструкция:
- Три гнезда RJ45 для подключения к Industrial Ethernet через два независимых интерфейса, из которых только один может находиться в активном состоянии;
  автоматическое определение скорости обмена данными в сети, автоматическая настройка на параметры обмена данными, автоматическая кроссировка подключаемых кабелей;
  подключение сетевых кабелей штекерами IE FC RJ45 Plug 180 с осевым (180°) отводом кабеля или TP кордов.
- Диагностические светодиоды индикации состояний модуля и системы связи.
Простота установки;
CP 443-1 RNA устанавливается в монтажную стойку S7-400 и подключается к центральному процессору через внутреннюю шину. Он может устанавливаться в любой свободный слот монтажной стойки.
CP 443-1 RNA работает с естественным охлаждением.
В сочетании с интерфейсными модулями IM 460/461 коммуникационный процессор CP 443-1 RNA может устанавливаться в стойки расширения контроллера.
Замена модуля производится без использования программатора.

Функции

Программируемые контроллеры SIMATIC S7-400/S7-400H подключаются к двум параллельным сетям Industrial Ethernet через два гнезда RJ45 коммуникационного процессора CP 443-1 RNA. Коммуникационный процессор поддерживает протокол PRP в соответствии с требованиями стандарта IEC 62439-3. Он дублирует все телеграммы и отправляет их по двум подключенным сетям. Приемник фиксирует адресованное ему сообщение, пришедшее первым. Второе сообщение игнорируется.

Два независимых интерфейса:

Интерфейс RNA с двумя портами RJ45 для подключения к PRP сети, скоростью обмена данными 100 Мбит/с в дуплексном режиме, автоматическим определением и автоматической настройкой на скорость обмена данными в сети, автоматической кроссировкой подключаемых кабелей.
Интерфейс Ethernet с одним портом RJ45, скоростью обмена данными 10/100 Мбит/с, дуплексным режимом работы, автоматической настройкой на скорость обмена данными в сети, автоматической кроссировкой подключаемого кабеля.

Только один из этих интерфейсов может находиться в активном состоянии. IP маршрутизация между ними не поддерживается.

Функции PRP могут быть деактивированы, а независимый интерфейс Ethernet активирован. В таком варианте модуль способен поддерживать стандартный обмен данными через Industrial Ethernet на основе транспортного протокола ISO. Все остальные сервисы деактивируются, поэтому модуль обеспечивает поддержку ограниченного объема функций.

Коммуникационные сервисы интерфейса RNA (интерфейс X2):

Открытый обмен данными (ISO, ISO on TCP, TCP/IP и UDP):
Широковещательные сообщения на основе UDP.
PG/OP функции связи: с поддержкой процедур S7 маршрутизации.
S7 функции связи (ISO, ISO on TCP, клиент, сервер).
S7 H функции связи для S7-400 H (ISO-on-TCP, ISO).
Синхронизация времени на основе процедур SIMATIC или протокола NTP.
Назначение IP адресов с помощью простых инструментальных средств компьютера.
Защита данных: защита доступа с помощью конфигурируемого списка разрешенных IP адресов.

Коммуникационные сервисы интерфейса Ethernet (интерфейс X1):

Открытый обмен данными (только ISO).
PG/OP функции связи с поддержкой процедур S7 маршрутизации (ISO).
S7 функции связи (ISO клиент, сервер).

Диагностика и управление сетью:

Обширный набор функций диагностики всех модулей монтажной стойки через Web интерфейс, интегрированный в STEP 7.
Интеграция в систему управления сетью на основе протокола SNMP V1;
поддержка объектов: MIBII, MIB объектов автоматизации и PRP-MIB (IEC-62439-3).

Конфигурирование всех функций в среде STEP 7 от V5.5 SP2 + HSP

Замена модуля без использования программатора.

Интеграция

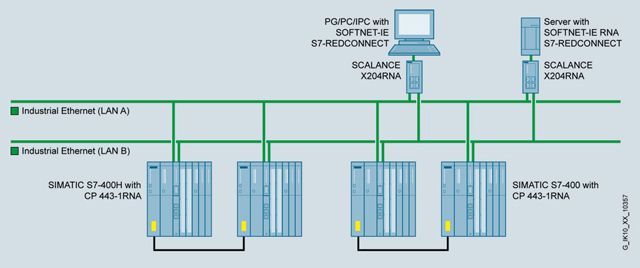

PRP обмен данными между H- и HMI системами

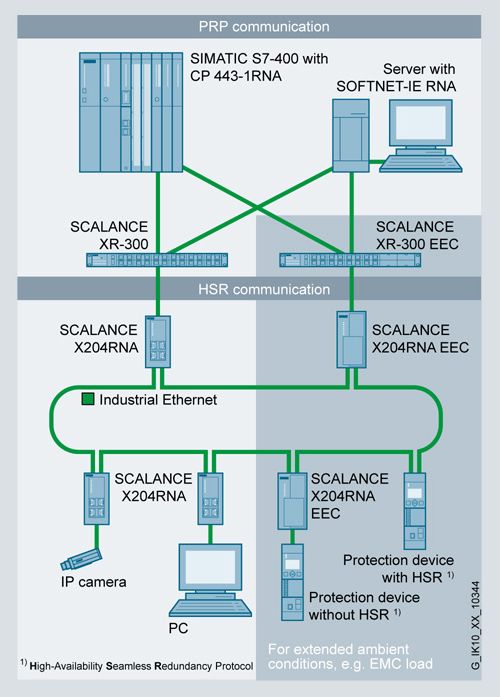

Резервированная сеть с поддержкой PRP и HSR обмена данными

Особенности

Снижение затрат на подключение к двум независимым сегментам сети Ethernet с встроенной поддержкой разделения сетей.
Повышение надежности системы связи на основе поддержки протокола PRP и использования в резервированных системах автоматизации SIMATIC S7-400 H/FH.
Использование на предприятиях с повышенными требованиями к надежности систем автоматизации.
Использование в критичных по времени выполнения приложениях, сохранение работоспособности системы связи при повреждении одной из сетей.
Простая интеграция, отсутствие дополнительных затрат на программирование обмена данными через PRP (прозрачность прикладного уровня).
Оптимальная поддержка обслуживания через:
- Web диагностику.
- Дистанционное программирование через WAN или телефонную сеть (ISDN).
- Мониторинг с использованием протокола SNMP.
- Сохранение параметров настройки в съемном модуле C-PLUG и замену модуля без повторного конфигурирования.
Защита инвестиций за счет подключения существующих систем автоматизации к резервированным сетям.
Использование интерфейса SEND/RECEIVE для настройки параметров и программирования системы связи.

Технические данные

Order number		6GK7443-1RX00-0XE0
Product type designation		CP 443-1 RNA
Transmission rate
Transfer rate
● at the 1st interface		10 ... 100 Mbit/s
● at the 2nd interface		100 Mbit/s
Interfaces
Number of interfaces acc. to Industrial Ethernet		3
Number of electrical connections
● at the 1st interface acc. to Industrial Ethernet		1
● at the 2nd interface acc. to Industrial Ethernet		2
Type of electrical connection
● at the 1st interface acc. to Industrial Ethernet		RJ45 port
● at the 2nd interface acc. to Industrial Ethernet		RJ45 port
Supply voltage, current consumption, power loss
Type of voltage of the supply voltage		DC
Supply voltage 1 from backplane bus		5 V
Relative symmetrical tolerance at DC
● at 5 V		5 %
Consumed current
● from backplane bus at DC at 5 V typical		1.8 A
Power loss [W]		9 W
Permitted ambient conditions
Ambient temperature
● during operation		0 ... 60 °C
● during storage		-40 ... +70 °C
● during transport		-40 ... +70 °C
Relative humidity at 25 °C without condensation during operation maximum		95 %
Protection class IP		IP20
Design, dimensions and weight
Module format		Compact module S7-400 single width
Width		25 mm
Height		290 mm
Depth		210 mm
Net weight		0.7 kg
Product properties, functions, components general
Number of units
● per CPU maximum		14
Performance data open communication
Number of possible connections for open communication by means of SEND/RECEIVE blocks maximum		64
Amount of data
● as user data per ISO connection for open communication by means of SEND/RECEIVE blocks maximum		8 Kibyte
● as user data per ISO on TCP connection for open communication by means of SEND/RECEIVE blocks maximum		8 Kibyte
● as user data per TCP connection for open communication by means of SEND/RECEIVE blocks maximum		8 Kibyte
● as user data per UDP connection for open IE communication by means of SEND/RECEIVE blocks maximum		2 Kibyte
Number of possible connections for open communication
● by means of T blocks maximum		64
Amount of data
● as user data per ISO on TCP connection for open communication by means of T blocks maximum		1 452 byte
Performance data S7 communication
Number of possible connections for S7 communication
● maximum		128
● with PG connections maximum		2
● Note		when using several CPUs
Performance data multi-protocol mode
Number of active connections with multi-protocol mode		128
Protocol is supported
● SNMP v1		Yes
● DCP		Yes
Configuration software
● required		STEP 7 V5.5 SP2 + HSP or higher
Product functions Diagnosis
Product function Web-based diagnostics		Yes
Product functions Redundancy
Product function
● Ring redundancy		No
● Redundancy manager		No
● Parallel Redundancy Protocol (PRP)/operation in the PRP-network		Yes
● High-availability Seamless Redundancy (HSR) and Parallel Redundancy Protocol (PRP) coupling		No
Protocol is supported Media Redundancy Protocol (MRP)		No
Product functions Security
Product function
● ACL - IP-based		Yes
● ACL - IP-based for PLC/routing		Yes
● switch-off of non-required services		Yes
● Blocking of communication via physical ports		Yes
● log file for unauthorized access		No
Product functions Time
Product function SICLOCK support		Yes
Product function pass on time synchronization		Yes
Protocol is supported
● NTP		Yes
● NTP (secure)		Yes

Дальнейшая информация

Более полную информацию о защите данных можно найти в Интернете по адресу:
http://www.siemens.com/industrialsecurity
