WinCC/B.Data

Заказные данные
(22)

B.Data V5.2 система энергоменеджмента

WinCC/B.Data предоставляет пользователю модульное управление энергопотреблением и информационную систему для промышленных электростанций.

Дизайн

WinCC/B.Data V5.2 basic system

WinCC/B.Data basic system доступна в вариантах 100, 500, 1,000 и 30,000 тегов и включает в себя следующие компоненты:

компонент сбора данных (WinCC, OPC, и т.д..)
1 клиент
Data Mobile
ERP интерфейс

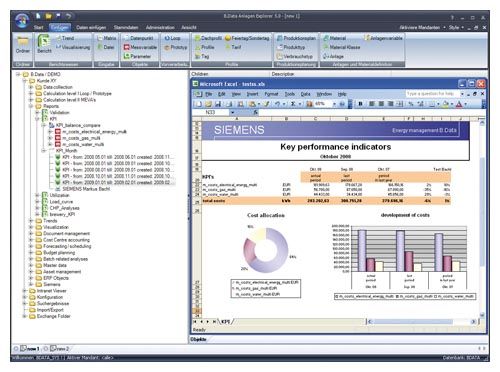

Отчеты, Графики, Визуализация, Документы, Матрица, KPI, Профиль

WinCC/B.Data V5.2 SUS & контракт поддержки

SUS и контракт поддержки, который зависит от количества тегов, должен быть заказан с каждой WinCC/B.Data basic system. Software Update Service (SUS) включает также базовую и расширенную техническую поддержку (Hotline).

SUS и контракт поддержки действует 1 год. Контракт автоматически пролонгируется на 1 год, если он не отменяется в течение 3 месяцев до его окончания.

WinCC/B.Data V5.2 расширение

B.Data может быть расширена, путем покупки дополнительных пакетов:

WinCC/B.Data V5.2 Web Server
WinCC/B.Data V5.2 клиент
WinCC/B.Data V5.2 предсказание и планирование
WinCC/B.Data V5.2 сбор данных

Функции

Сбор и предварительная обработка энергетических и оперативных данных из WinCC

В дополнение к интерфейсу WinCC, WinCC/B.Data также предлагает последние стандарты интерфейсов: OPC, ODBC, ASCII и XML;
Предварительная обработка энергетических данных в реальном времени вычислительным ядром, которая может быть свободно моделируемой, включая редактор формул для определения и конфигурирования новых вычислительных функций (тепловые расчеты для котельных, качественные показатели для теплоэлектростанций и т.д.);
B.Data Mobile для мобильных записей энергетических данных, включая иерархию объектов операций считывания. Управление и анализ энергетических данных;
Автоматическое замещение, проверка и генерация значений симуляции;
Долгосрочные архивы с версиями, сжатием и функциями объединения;
Редактор измеренных значений для ввода и обработки значений;
Графики для представления текущих (online) и исторических кривых (тредов), в том числе для анализа значений уставка/актуальное.

Энергетический и материальный баланс

Свободно параметрируемые балансы энергетических потоков, различных носителей, таких как электричество, тепло, газ, пар и эмиссия (CO2) в B.Data Plant Explorer

Калькуляция характеристических значений (KPIs, коэффициенты эффективности, и т.д.) с различными относительными производственными параметрами (партии, количества, и т.д.).

Энергоучет (затраты и прибыли)

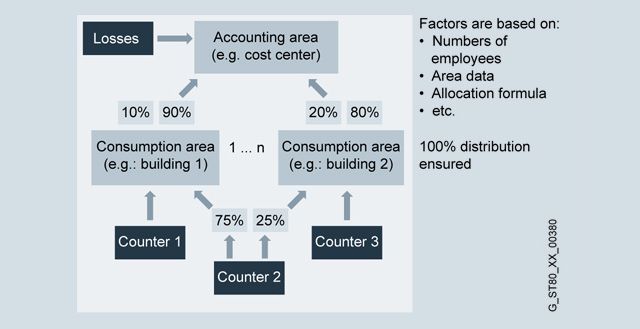

Вычисление и назначение/распределение энергетических затрат по МВЗ (местам возникновения затрат) и/или заказчикам/ элементам затрат в соответствии с принципом затрата-причина. Поддерживаются восходящие (измерение) и нисходящие (назначения) процедуры.

Гибкое моделирование иерархии в соответствии со структурой в Plant Explorer;
Тарифные назначения, гибкие ценовые оценки тарифов и ценовых временных последовательностей;
Передача затрат/доходов в ERP систему (например, SAP R/3 CO).

Энергетическое планирование

Генерация требуемых прогнозов, основанных на производственно-зависимых факторах (планирование производства) и базового профиля нагрузки (типовые дни);
Формирование плана потребления энергии для поставщиков энергоносителей. Энергетические отчеты;
Свободно параметризируемый генератор отчетов для создания балансов, протоколов, счетов и пр;
Полностью автоматическая отчетность с управлением заданиями, отправкой электронной почты и управлением документами;
B.Data Intranet/Internet просмотр (web client) для широкого просмотра отчетов и результатов.

Особенности

Опция WinCC, B.Data служит основой для финансово-эффективной системы энергоменеджмента с целью снижения энергетических затрат и повышения энергетической эффективности. Она предоставляет следующие преимущества:

создает общекорпоративную прозрачность, благодаря непрерывному энергетическому и материальному балансу для систем генерации и потребления энергии;
назначает затраты местам их возникновения и осуществляет передачу данных в бухгалтерские системы (например, SAP R/3 CO);
формирует характеристические значения для повышения эффективности систем потребления нагрузки и генерации энергии;
поддерживает планирование с ориентированной на производство нагрузкой и прогнозами по потреблению;
поддерживает закупки с оптимизированием стоимости энергопоставок;
осуществляет мониторинг и отчетность по выбросам парниковых газов (CO2 эмиссия);
освобождает персонал от дополнительной работы, путем автоматического обновления внутренних и внешних энергетических отчетов.

Технические данные

	SIMATIC WinCC/B.Data V5.2
Операционные системы
Клиент и сервер сбора данных ¹⁾:	Windows Server 2003 SP2 32 bit Eng./Ger.
	Windows Server 2008 Std. Edition 32 bit Eng./Ger.
	Windows XP Professional SP3 32 bit Eng./Ger.
	Windows 7 Professional/Ultimate 32 bit Eng./Ger. (for B.Data client only)
	Minimum of 1 GB RAM
База данных	Windows Server 2003 SP2 32 bit Eng./Ger.
	Windows Server 2008 Std. Edition 32 bit Eng./Ger.
	XP Professional SP3 32 bit Eng./Ger.
	Минимум 2 ГБ RAM
Интерфейсы	Дополнительно к интерфейсам WinCC, B.Data также имеет такие современные интерфейсы как OPC, ODBC, ASCII и XML.
База данных	Oracle 11gR2, Enterprise Edition, (32 bit) ²⁾

1) Если на компьютере собирающем данные установлена система WinCC, эти требования должны быть согласованы с требованиями ее версии.

2) B.Data протестирована и реализована для использования с поставляемой базой данных Oracle Version 11gR2, Enterprise Edition, 32 bit. Использование других версий базы данных предоставляется на риск и ответсвенность за возможные проблемы пользователя системы.

Дальнейшая информация

Дополнительную информацию можно найти в Интернете по ссылкам:

http://webservices.siemens.com/medaps/webeditor/www.siemens.de/simatic-bdata

http://webservices.siemens.com/medaps/webeditor/www.siemens.com/simatic-bdata
