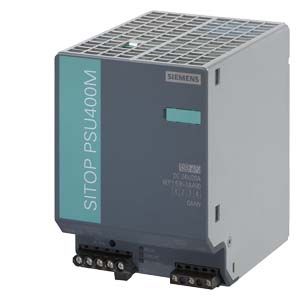

SITOP PSU400M DC/DC 24В, 20А

• Заказные данные
  (1)
• Аксессуары
  (1)
• Информационные материалы

  Область применения

  Блок питания SITOP PSU400M с входным напряжением =600 В прекрасно подходит для использования в качестве DC/DC конвертера для приводных систем. Основными преимуществами данного блока питания является: широкий входной диапазон напряжения и диапазон рабочих температур, высокая эффективность, компактный корпус и перегрузочная способность 50% в течение 5 с не чаще чем раз в минуту.

  Технические данные

  Тип блока питания	20 A
  Заказной номер	6EP1 536-3AA00
  Вход	постоянный ток
  Номинальное значение напряжения Vвх.ном.	600 В DC
  Диапазон напряжения	200 ... 900 В DC
  Стойкость к перенапряжениям	Автоматическое отключение V вх > 900 В DC
  Перекрытие исчезновения питающего напряжения при Iвых. ном.	-
  Номинальное значение частоты сети и диапазон частоты сети	-
  Номинальное значение тока Iвх. ном.	0.8/5 A
  Ограничение тока включения (+25°C)	< 8 A
  I2t	< 0.02 A2с
  Встроенный входной предохранитель	Да, 20 kA; L/R < 2 мс (+и - входы)
  Рекомендуемая защита в сетевой подводке
  Выход	Регулируемое постоянное напряжение
  Номинальное значение напряжения Uвых. ном.	24 В постоянного тока
  Общий допуск	±3%
  Статическая компенсация сетевых возмущений	Приблизительно ± 0.3%
  Статическая компенсация нагрузки	Приблизительно ± 0.3%
  Соединение с шиной считывания	-
  Остаточные пульсации	< 150 мВpp
  Пики (ширина полосы частот: 20 Мгц)	< 200 мВpp
  Диапазон заданных значений	24 ... 28.8 В
  Индикация рабочего состояния	Светодиод зеленого цвета для 24 В о.к. Хеленый мигающий  светодиод для задержки старта
  Сигнализация	Состояние питания через контакт реле (NO контакт, пропускная способность контакта  60 В DC/0.3 A)
  Поведение при включении/выключении	Без перерегулирования Uвых. (мягкий старт)
  Задержка пуска / Нарастание напряжения	< 10 с/< 150 мс
  Номинальное значение Iвых. ном.	20 A
  Диапазон тока
  до 45°C	0 ... 20 A
  до +60°C	0 ... 9 A (до +70°C)
  Динамика U/I при
  Короткое замыкание при запуске	40 A в течение 150 мс
  Короткое замыкание во время работы
  Возможность параллельного включения для повышения мощности	да, переключаемая характеристика
  Эффективность
  Коэффициент полезного действия при Uвых. ном., Iвых.ном.	примерно 95%
  Мощность потерь при Uвых. ном., Iвых. ном.	примерно 25 Вт
  Защита и контроль
  Защита от перенапряжения на выходе	< 33 В
  Ограничение силы тока	Примерно 22 A, способность выдерживать перегрузки 150%Iвых.ном. до 5 с/мин
  Защита от короткого замыкания	Стабилизированная выходная характеристика  приблизительно 22 A
  Индикатор перегрузки/короткого замыкания	Желтый LED для перегрузки, красный - отключение, мигающий красный превышение температуры
  Безопасность
  Потенциальная развязка первичных цепей с вторичными	да, выходное напряжение SELV Uвых. в соответствии с EN 60950 и EN 50178
  Класс защиты	Класс I
  Ток утечки
  Проверка Союза технадзора (TUV)	Да
  Маркировка CE	Да
  UL/cUL (CSA) допуск к эксплуатации	cULus-listed (UL 508, CSA 22.2 No. 14-M95)
  Допуск к эксплуатации FM	-
  Разрешение для судостроения	-
  Род защиты (EN 60529)	IP20
  Электромагнитная совместимость
  Излучение помех (эмиссия)	EN 55022 класс А
  Ограничение сетевых гармоник	EN 61000-3-2
  Помехоустойчивость (иммунитет)	EN 61000-6-2
  Эксплуатационные данные
  Диапазон температур окружающей среды	-25 ... +70°C при естественной конвекции
  Диапазон температур транспортировки и хранения	‑40 ... +85 °C
  Класс влажности	Климатический класс 3K3 по EN 60721
  Механика
  Клеммы
  DC вход +,-, PE	по одному винтовому зажиму для однопроволочного или тонкопроволочного провода от 0,2 до 6/4 мм2
  выход +, -	По два винтового зажима для провода от 0.2 до 4 мм2 (+, ‑)
  Сигналы сообщений, управляющие входы	2 винтовых клеммы для провода от 0.14 до 1,5 мм2 (клеммы реле 13,14)
  Размеры (Ш x В x Г) в мм	90 x 125 x 125
  Вес, около	1.2 кг
  Монтаж	Может защелкиваться на стандартной профильной шине DIN EN 50 022-35 x 15/7,5
  Принадлежности	Маркировочные пластины (3RT1900-1SB20)
