SITOP DC/DC 24В/12В 2,5 А

SITOP DC/DC 24В/12В 2,5 А

  • Заказные данные
    (1)
  • Информационные материалы

    Информационные материалы

    Конвертер постоянного тока в постоянный для использования в существующих сетях питания 24 В DC. Выходное напряжение 12 В DC; настраиваемое, с защитой от короткого замыкания и защитой от обрыва.

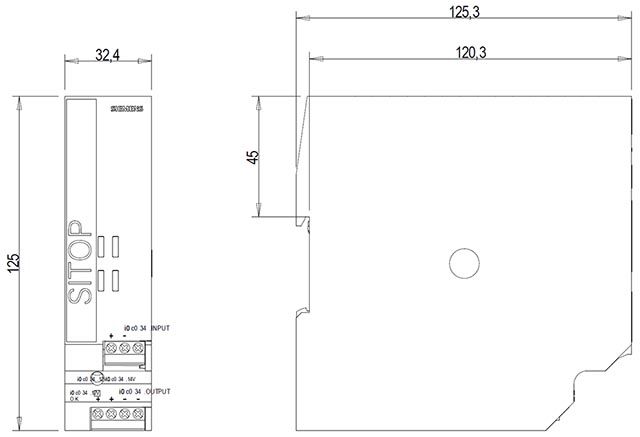

    Чертеж

    Заказной номер.: 6EP1 621-2BA00

    Технические данные

    Order number

    6EP1621-2BA00

    Product

    SITOP DC/DC

    Power supply, type

    12 V/2.5 A

    Input



    Input

    DC voltage PELV/SELV

    Supply voltage



    • ● at DC

    24 ... 24 V

    Input voltage



    • ● at DC

    18.5 ... 30.2 V

    Wide-range input

    No

    Input current



    • ● at rated input voltage 24 V

    2.5 A

    Switch-on current limiting (+25 °C), max.

    20 A

    Duration of inrush current limiting at 25 °C



    • ● typical

    5 ms

    Built-in incoming fuse

    not accessible

    Protection in the mains power input (IEC 898)

    Recommended miniature circuit breaker: 10 A characteristic B

    Output



    Output

    Controlled, isolated DC voltage

    Rated voltage Vout DC

    12 V

    Total tolerance, static ±

    3 %

    Static mains compensation, approx.

    0.1 %

    Static load balancing, approx.

    0.4 %

    Residual ripple peak-peak, max.

    100 mV

    Residual ripple peak-peak, typ.

    50 mV

    Spikes peak-peak, max. (bandwidth: 20 MHz)

    200 mV

    Spikes peak-peak, typ. (bandwidth: 20 MHz)

    50 mV

    Adjustment range

    12 ... 14 V

    Product function Output voltage adjustable

    Yes

    Output voltage setting

    via potentiometer; max. 120 W

    Status display

    Green LED for 12 V OK

    Startup delay, max.

    0.5 s

    Voltage rise, typ.

    300 ms

    Rated current value Iout rated

    2.5 A

    Current range

    0 ... 2.5 A

    Short-term overload current



    • ● on short-circuiting during the start-up typical

    3.3 A

    • ● at short-circuit during operation typical

    3.3 A

    Constant overload current



    • ● on short-circuiting during the start-up typical

    3.3 A

    • ● at short-circuit during operation typical

    3.3 A

    Parallel switching for enhanced performance

    Yes

    Numbers of parallel switchable units for enhanced performance

    2

    Efficiency



    Efficiency at Vout rated, Iout rated, approx.

    83 %

    Power loss at Vout rated, Iout rated, approx.

    6.1 W

    Closed-loop control



    Dynamic mains compensation (Vin rated ±15 %), max.

    0.5 %

    Dynamic load smoothing (Iout: 50/100/50 %), Uout ± typ.

    3 %

    Load step setting time 50 to 100%, typ.

    5 ms

    Load step setting time 100 to 50%, typ.

    2 ms

    Setting time maximum

    5 ms

    Protection and monitoring



    Output overvoltage protection

    < 24 V

    Current limitation

    3 ... 3.6 A

    Current limitation, typ.

    3.3 A

    Property of the output Short-circuit proof

    Yes

    Short-circuit protection

    Constant current characteristic approx. 3.2 A

    Enduring short circuit current RMS value



    • ● typical

    3.2 A

    Overload/short-circuit indicator

    LED red for "overload"

    Safety



    Primary/secondary isolation

    Yes

    Galvanic isolation

    Safety extra low output voltage Vout according to EN 60950-1

    Protection class

    Class II

    CE mark

    Yes

    UL/cUL (CSA) approval

    cCSAus (UL 508, CSA22.2-107, UL60950-1, CSA22.2-60950-1)

    Explosion protection

    -

    FM approval

    -

    CB approval

    No

    Marine approval

    -

    Degree of protection (EN 60529)

    IP20

    EMC



    Emitted interference

    EN 55022 Class B

    Supply harmonics limitation

    -

    Noise immunity

    EN 61000-6-2

    Operating data



    Ambient temperature



    • ● during operation

    0 ... 60 °C

    • — Note

    with natural convection

    • ● during transport

    -40 ... +85 °C

    • ● during storage

    -40 ... +85 °C

    Humidity class according to EN 60721

    Climate class 3K3, no condensation

    Mechanics



    Connection technology

    screw-type terminals

    Connections



    • ● Supply input

    +, -: 1 screw terminal each for 0.5 ... 2.5 mm²

    • ● Output

    +, -: 2 screw terminals each for 0.5 ... 2.5 mm²

    • ● Auxiliary

    -

    Width of the enclosure

    32.5 mm

    Height of the enclosure

    125 mm

    Depth of the enclosure

    125 mm

    Required spacing



    • ● top

    50 mm

    • ● bottom

    50 mm

    • ● left

    0 mm

    • ● right

    0 mm

    Weight, approx.

    0.32 kg

    Product feature of the enclosure housing for side-by-side mounting

    Yes

    Installation

    Snaps onto DIN rail EN 60715 35x7.5/15

    MTBF at 40 °C

    563 793 h

    Other information

    Specifications at rated input voltage and ambient temperature +25 °C (unless otherwise specified)


    Технические данные

    Блок питания, тип

    12 В/2,5 A

    Заказной номер

    6EP1 621-2BA00

    Вход

    DC напряжение (SELV или PELV)

    Номинальное напряжение V вх. ном

    24 В DC1)

    Диапазон напряжения

    18.5 ... 30.2 В

    Перегрузочная способность

    -

    Базовая буферизация при I вых ном

    -

    Номинальная частота, диапазон

    -

    Номинальная сила тока I вх ном

    2.5 A

    Ограничение тока при включении (+25 °C)

    < 20 A

    I2t



    Входной предохранитель

    не применимо

    Рекомендованный автомат (IEC 898) на входе блока питания

    10 A характеристика B

    Выход

    Управляемый, изолированный выход DC

    Номинальное напряжение V вых ном

    12 В DC

    Общий допуск

    ±3 %

    • Статическая компенсация сетевых возмущений

    Примерно 0.1 %

    • Статическая компенсация нагрузки

    Примерно 0.4 %

    Соединение с шиной считывания

    -

    Остаточные пульсации

    < 100 мВpp

    Пики (ширина полосы частот: 20 Мгц)

    < 200 мВpp

    Диапазон заданных значений

    12 ... 14 В

    Индикация рабочего состояния

    Светодиод зеленого цвета для нормального состояния 12 В

    Сигнализация

    -

    Поведение при включении/выключении



    Задержка пуска / Нарастание напряжения

    < 0.5 с/тип. 300 мс

    Номинальное значение I вых. ном.

    2.5 A

    Диапазон тока



    • до +60 °C

    0 ... 2.5 A

    • уменьшение мощности

    -

    Динамика U/I при



    • Короткое замыкание при запуске

    3.3 A

    • Короткое замыкание во время работы

    3.3 A

    Возможность параллельного включения для повышения мощности

    Да, 2 блока

    Эффективность



    Коэффициент полезного действия

    при U вых. ном., I вых.ном.

    Примерно 83 %

    Мощность потерь при U вых. ном., I вых. ном.

    Примерно 6.1 Вт

    Защита и контроль



    Защита от перенапряжения на выходе

    < 24 В

    Ограничение силы тока

    3.0 ... 3.6 A

    Защита от короткого замыкания

    Электронное отключение, автоматический перезапуск

    Защита при длительном коротком замыкании

    Примерно 3.6 A

    Индикатор перегрузки/короткого замыкания

    Красный светодиод

    Безопасность



    Потенциальная развязка первичных цепей с вторичными

    Да, безопасное низкое напряжение Vвых в соответствии с EN 60950

    Класс защиты

    Класс II

    Ток утечки

    -

    Проверка Союза технадзора (TUV

    Да

    Маркировка CE

    Да

    UL/cUL (CSA) допуск к эксплуатации

    cCSAus (UL 508, CSA22.2-107, UL60950-1, CSA22.2-60950-1)

    Степень защиты (EN 60529)

    IP20

    Электромагнитная совместимость (EMC)



    Излучение помех (эмиссия)

    EN 55022 Класс B

    Ограничение сетевых гармоник

    -

    Помехоустойчивость

    EN 61000-6-2

    Эксплуатационные данные



    Диапазон температур окружающей среды

    0 ... +60 °C при естественном теплоотводе

    Диапазон температур транспортировки и хранения

    ‑40 ... +85 °C

    Класс влажности

    Климатический класс 3K3 по EN 60721, без конденсации

    Механические характеристики



    Соединительные клеммы



    • Вход питания L1, N, PE

    По 1 винтовому зажиму 0.5 ... 2.5 мм2 (L+, N, PE)

    • Выход

    2 винтовых зажима 0.5 ... 2.5 mm2  (+ и -)

    • Сигналы аварии, управляющие сигналы

    -

    Размеры (Ш x В x Г) в мм

    32.5 x 125 x 125

    Вес, около

    0.32 кг

    IМонтаж

    Может защелкиваться на стандартной профильной шине DIN EN 50 022-35 x 15/7,5

    Дополнительные принадлежности

    -





    1) Питающее напряжение должно быть безопасно разделено (SELV или PELV) с питающей системой переменного тока.
