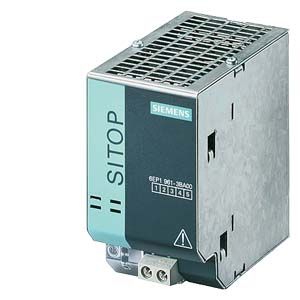

Буферный модуль SIPLUS modular

Заказные данные
(1)

Применение буферного модуля позволяет сохранять непрерывный выходной ток блока питания SIPLUS modular при кратковременном исчезновении напряжения питания. Буферный модуль подключается параллельно выходу блока питания.

Замечание:

Модули SIPLUS extreme создаются на базе стандартных продуктов Siemens и совпадают с ними по большинству параметров. Особенности модулей SIPLUS extreme приведены в следующей таблице

Буферный модуль SIPLUS PS
Заказной номер	6AG1 961-3BA01-7AA0
Заказной номер базового модуля	6EP1 961-3BA01
Диапазон рабочих температур	-25 ... +70 °C
Условия эксплуатации	Тяжелые промышленные условия эксплуатации
Технические данные	Совпадают с техническими данными базового модуля за исключением допустимых условий эксплуатации
Условия эксплуатации
Относительная влажность	5 ... 100%, допускается появление конденсата
Биологически активные вещества	По EN 60721-3-3, класс 3B2, плесень и споры грибка (исключая фауну)
Химически активные вещества	По EN 60721-3-3, класс 3C4, включая соленый туман, и ISA–S71.04 уровни сложности G1; G2; G3; GX ¹⁾²⁾
Механически активные вещества	По EN 60721‑3‑3, класс 3S4, токопроводящий песок, пыль ²⁾
Атмосферное давление (зависит от значения верхней границы допустимого диапазона температур)	1080 ... 795 гПа (-1000 ... +2000 м) во всем диапазоне рабочих температур 795 ... 658 гПа (+2000 ... +3500 м) со снижением верхней границы диапазона на 10 K 658 … 540 гПа (+3500 … +5000 м) со снижением верхней границы диапазона на 20 K

1) ISA-S71.04 уровень сложности GX: длительная нагрузка: SO₂ < 4.8 мг/м³; H₂S < 9.9 мг/м³; Cl < 0.2 мг/м³; HCl < 0.66 мг/м³; HF < 0.12 мг/м³; NH < 49 мг/м³; O₃ < 0.1 мг/м³; NO_X < 5.2 мг/м³
В течение 30 минут в сутки: SO₂ < 14.8 мг/м³; H₂S < 49.7 мг/м³; Cl < 1.0 мг/м³; HCl < 3.3 мг/м³; HF < 2.4 мг/м³; NH < 247 мг/м³; O₃ < 1.0 мг/м³; NOX < 10.4 мг/м³

2) При эксплуатации в атмосфере с содержанием активных веществ на все незадействованные интерфейсы должны устанавливаться включенные в комплект поставки защитные колпачки.

Техническую документацию по модулям SIPLUS можно найти в Интернете по адресу:
http://www.siemens.de/siplus-extreme

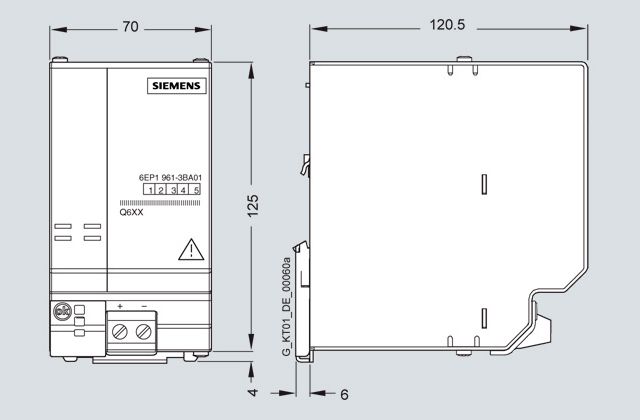

Чертеж

Заказной номер

6AG1 961-3BA01-7AA0

Технические данные

Заказной номер	6EP1 961-3BA00
Вход / выход	Регулируемый, гальваническая развязка
Номинальное напряжение Vвх ном	24 В DC
Диапазон входного напряжения	от 24 до 28.8 В DC
Управляющий вход	-
Номинальное напряжение Vвых. ном	V_вх. – Приблизительно 1 В
Номинальный ток Iвых. ном.	40 A
Буферизация перебоев в питающей цепи	100 мс при 40 A до 800 мс при 5 A нагрузки
Время преодоления, макс.	3 с
Параллельное подключение для повышения мощности	Да, 2
Защита и контроль
Ограничение тока	Приблизительно 40 A
Защита от короткого замыкания	Электронно
Индикация / управляющие сигналы
Индикатор состояния	Зеленый индикатор для питающего напряжения > 20.5 В
Сигналы	-
Безопасность
Гальваническая развязка	Да, SELV согласно EN 60950
Класс защиты	Класс I
TÜV тест	Да
Маркировка CE	Да
UL/cUL (CSA) одобрение	Да, UL список (UL 508), File E197259, CSA (CSA 22.2 No. 14-95)
FM одобрение	-
Морской сертификат	-
Степень защиты (EN 60 529; VDE 0470 T1)	IP20
EMC
Случайные помехи	EN 55022 Класс B
Помехоустойчивость	EN 61000-6-2
Рабочие спецификации
Диапазон тмпературы окружающего воздуха	от 0 до +60 °C с естественной конвекцией
Диапазон температур транспортировки и хранения	от -25 до +85 °C
Влажность	Климатический класс 3K3 согласно EN 60 721, без конденсации
Механические характеристики
Клеммы	По одной клемме для + и - для проводов от 0.5 до 10 мм²
Размеры (Ш x В x Г) в мм	70 x 125 x 125
Примерный вес	1.2 кг
Установка	Установка на профильную шину DIN EN 50 022-35x15/7.5
