Полностью модульное соединение

Модульные соединители для подключения внешних цепей программируемых контроллеров SIMATIC S7-300/400. Обеспечивают удобство, скорость и корректность подключения каналов ввода-вывода SIMATIC S7-300/400.

Дизайн

Фронтальный соединитель

Фронтальный соединитель устанавливается на дискретный или аналоговый модуль контроллера вместо стандартного фронтального соединителя. Каждый фронтальный соединитель оснащен двумя (для 16-канальных модулей) или четырьмя (для 32-канальных модулей) разъемами для подключения ленточного соединительного кабеля, а также двумя или четырьмя терминальными блоками для подключения цепей питания.

Терминальные бдоки

Терминальные блоки оснащены разъемом для подключения ленточного соединительного кабеля SIMATICTOPConnect а также набором клемм для подключения внешних цепей контроллера (цепей датчиков и приводов). Каждый терминальный блок позволяет производить подключение до 8 сигнальных цепей. В зависимости от модификации терминальные блоки могут иметь контакты с винтовыми зажимами или пружинные контакты-защелки. Все терминальные блоки монтируются на стандартную 35мм профильную шину DIN.

Соединительные кабели

Ленточные соединительные кабели используются для подключения фронтальных соединителей SIMATICTOPConnect к терминальным блокам. Для этой цели используется ленточный кабель 1х16 жил (обычный или экранированный) или 2х16 жил (обычный) с одним или двумя плоскими соединителями на каждом конце. Ленточный кабель помещен в защитную оболочку, повышающую стойкость кабеля к внешним воздействиям. Конструкция плоского соединителя позволяет регулировать длину соединительного кабеля. Для подключения жил ленточного кабеля к контактам плоского соединителя используется метод прокалывания изоляции. Максимальная длина соединительного кабеля может достигать 30м.

Применение плоских кабелей с круглой оболочкой дают следующие преимущества:

Размещение одного или двух 16-жильных плоских ленточных кабелей в общей круглой оболочке. Побайтовое или пословное разделение сигналов.
Внешняя оболочка с такого кабеля может быть удалена в любом месте (она не приварена), так что находящийся внутри плоский ленточный кабель после удаления оболочки находится в нужном положении для дальнейшей обработки.
Плоский кабель с внешней круглой оболочкой всегда может быть проложен на оптимальную длину. Специальные длины больше не нужны.
Внешняя оболочка обеспечивает повышенную механическую защиту по сравнению с плоским ленточным кабелем без оболочки, обеспечивая необходимую гибкость (удобство прокладки).
Обработка плоского кабеля с внешней круглой оболочкой может быть механизирована (возможно механизированное удаление внешней оболочки и механизированное крепление штекера с режущими контактами).
Плоский кабель с внешней круглой оболочкой с одним 16-жильным плоским ленточным кабелем внутри имеется в продаже также и в экранированном исполнении.

Щиток

Щиток для присоединения экрана дополнительно прикрепляется к клеммному блоку для 3-проводных инициаторов или к клеммному блоку для аналоговых сигналов, а затем защелкивается на профильной шине вместе с клеммным блоком. С помощью зажимов для присоединения экрана достигается наилучший контакт между экранами экранированных плоских кабелей с внешней круглой оболочкой или экранированных полевых кабелей и заземленной профильной шиной.

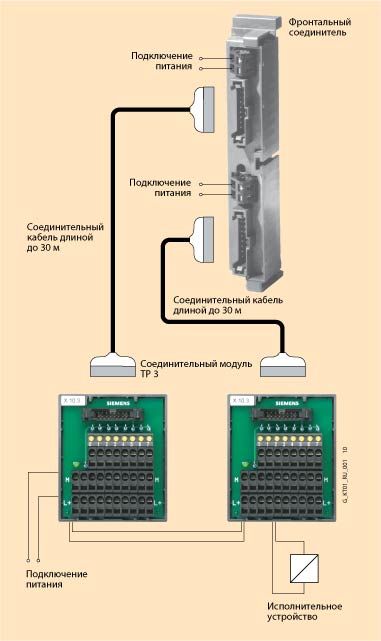

Конструкция полностью модульного соединения (16-канальный для примера)

Функции

Модульные соединители могут использоваться для непосредственного подключения датчиков и исполнительных устройств, удаленных от контроллера на расстояние до 30 м. Клеммные блоки имеют несколько вариантов исполнений и подключаются к фронтальным соединителям с помощью соединительных кабелей. К клеммным блокам подключаются датчики и исполнительные устройства

Цепи питания могут подключаться либо к клеммному блоку, либо к фронтальному соединителю.

Интеграция

ENG_116625.PDF

Модульные соединители SIMATIC TOP connect могут применяться для подключения внешних цепей перечисленных ниже модулей:

В SIMATIC S7-300

Замечание:
Модули контроллеров постоянно совершенствуются, поэтому приведенные в таблице заказные номера модулей могут отличаться от заказных номеров модулей более ранних или более поздних версий.

Центральные процессоры	Дискретные модули ввода-вывода	Аналоговые модули ввода-вывода
CPU 312C 6ES7312-5BD01-0AB0	SM 321	SM 331
CPU 313C 6ES7313-5BE01-0AB0	DI 32 x =24 В 6ES7321-1BL00-0AA0	AI 8 x 13 бит 6ES7331-1KF00-0AB0
CPU 313C-2PtP 6ES7313-6BE01-0AB0	DI 16 x =24 В 6ES7321-1BH02-0AA0	AI 2 x 9/12/14 бит 6ES7331-7KB02-0AB0
CPU 313C-2 DP 6ES7313-6CE01-0AB0	DI 16 x =24 В 6ES7321-1BH10-0AA0	AI 8 x 9/12/14 бит 6ES7331-7KF02-0AB0
CPU 314C-2PtP 6ES7314-6BF02-0AB0	DI 16 x =24 В 6ES7321-1BH50-0AA0	AI 8 x 16 бит 6ES7331-7NF00-0AB0
CPU 314C-2 DP 6ES7314-6CF02-0AB0	SM 322	AI 8 x 16 бит 6ES7331-7NF10-0AB0
	DO 32 x =24 В/0.5 A 6ES7322-1BL00-0AA0	AI 8 x 16 (внутри 24) бит 6ES7331-7PF01-0AB0
	DO 16 x =24 В/0.5 A 6ES7322-8BH01-0AB0	AI 8 x 16 бит 6ES7331-7PF11-0AB0
	DO 16 x =24 В/0.5 A 6ES7322-1BH01-0AA0	SM 332
	DO 16 x =24 В/0.5 A 6ES7322-1BH10-0AA0	AO 2 x 11/12 бит 6ES7332-5HB01-0AB0
	DO 8 x =24 В/0.5 A 6ES7322-8BF00-0AB0	AO 4 x 11/12 бит 6ES7332-5HD01-0AB0
	DO 8 x =24 В/2 A 6ES7322-1BF01-0AA0	AO 8 x 11/12 бит 6ES7332-5HF00-0AB0
	SM 323	AO 4 x 15 бит 6ES7332-7ND02-0AB0
	DI 16/DO 16 x =24 В/0.5 A 6ES7323-1BL00-0AA0	SM 334
	DI 8/DO 8 x =24 В/0.5 A 6ES7323-1BH01-0AA0	AI 4/AO 2 x 8/8 бит 6ES7334-0CE01-0AA0
		AI 4/AO 2 x 12/12 бит 6ES7334-0KE00-0AB0
		SM 335
		AI 4 x 14 бит 6ES7335-7HG01-0AB0

В SIMATIC S7-400

Дискретные модули ввода-вывода	Аналоговые модули ввода-вывода
SM 421	SM 431
DI 32 x =24 В 6ES7421-1BL01-0AA0	AI 8 x 13 бит 6ES7431-1KF00-0AB0
SM 422	AI 8 x 14 бит 6ES7431-1KF20-0AB0
DO 16 x =24 В/2 A 6ES7422-1BH11-0AA0	AI 16 x 13 бит 6ES7431-1HH00-0AB0
DO 32 x =24 В/0.5 A 6ES7422-1BL00-0AA0	AI 8 x 16 бит 6ES7431-1KF10-0AB0
DO 32 x =24 В/0.5 A 6ES7422-7BL00-0AB0	SM 432
	AO 8 x 13 бит 6ES7432-1HF00-0AB0

Особенности

Модульные соединители, включающие в свой состав:
- фронтальный соединитель специального исполнения;
- соединительный кабель;
- терминальные блоки для подключения внешних цепей.
Быстрый и экономичный электрический монтаж.
Возможность подключения цепей питания к фронтальному соединителю или к терминальному блоку.
Сокращение ошибок при монтаже.
Побайтовое разделение цепей ввода-вывода дискретных сигналов.
Возможность отдельной замены каждого компонента модульного соединителя.
Регулируемая длина соединительного кабеля.
