SIMATIC TOP connect для SIMATIC S7

• Информационные материалы

  Информационные материалы

  Соединение модулей ввода-вывода SIMATIC S7 с датчиками и исполнительными устройствами является существенным фактором с точки зрения затрат времени и расходов, конструкции распределительного шкафа и удобства обслуживания.

  С помощью системы кабельных соединений SITOP TOP connect это делается просто, быстро и надежно.

  Дизайн

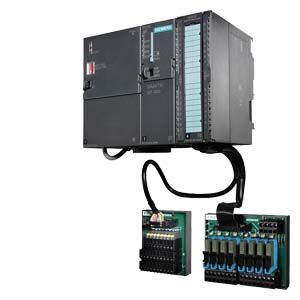

  Мы предлагаем 2 варианта кабельных соединений для использования внутри шкафов управления:

  Модульные соединители

  Модульные соединители состоят из 3 основных частей:

  • Фронтальный соединитель
  • Соединительный кабель
  • Терминальный модуль

  Использование модульных соединителей сводит к минимуму ошибки в монтаже.

  Гибкие соединители

  Гибкие соединители состоят из:

  • Фронтального соединителя с контактами под винт или контактами-защелками
  • Подключенного к фронтальному соединителю жгута проводов
  • Возможность заказа жгутов, отвечающих требованиям UL/CSA

  Жгуты выполняются проводами с голубой изоляцией. Свободные концы проводов промаркированы в соответствии с их подключением к контактам фронтального соединителя.

  Применение гибких соединителей позволяет сокращать до 50% времени на монтаж по сравнению с использованием обычных соединительных проводов.
