Интерфейсные модули

• Заказные данные
  (3)
• Информационные материалы

  Информационные материалы

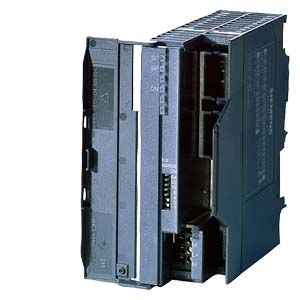

  Подключение станции SIMATIC ET 200M к сети PROFIBUS DP (электрической) выполняется через интерфейсные модули IM 153-2 High Feature. ЭВ зависимости от конфигурации сети (резервированная/нерезервированная) распределенные станции подключаются через один или два интерфейсных модуля.

  IM 153-2 High Feature модули обеспечивают поддержку:

  • HART-конфигураций с интеллектуальными приборами полевого уровня
  • Функций интерактивного изменения конфигурации станции ET 200M без остановки производственного процесса
  • Возможности подключения станции ET 200M к резервированной сети PROFIBUS DP с ведущим устройством в видеAS 412H,  AS 414H или AS 417H
  • Возможности установки в станцию ET 200M не только сигнальных, но и функциональных и коммуникационных модулей S7-300 (контроллеры, счетчики)
  • работа до 12 модулей в одной станции
  • возможность использования отметок времени с модулями безопасности SM 326F (цифровыми входнымимодулями F-DI24)
  • передача дополнительных значений через вторичные переменные HART модулей SM 331 и SM 332 аналоговых модулей (до 4 на канал или до 8 на модуль)

  Модули IM 153-2 High Feature оснащены встроенным интерфейсом RS 485 и предназначены для непосредственного подключения к электрическим каналам связи PROFIBUS DP. Модули IM 153-2 FO High Feature оснащены встроенным оптическим интерфейсом и предназначены для непосредственного подключения к оптическим каналам связи PROFIBUS DP, выполненным пластиковыми кабелями.

  Замечание:

  Для конфигурирования станций ET 200M, поддерживающих функции “горячей” замены модулей, дополнительно необходимы активные шинные соединители и профильные шины ET 200M.

  Функции

  Интерфейсные модули IM 153-2 High Feature поддерживают следующие функции:

  • HART конфигурирование интеллектуальных полевых устройств
  • Конфигурирование ET 200M I/Os в RUN режиме контроллера
  • Подсоединение к резервированным AS 412H, AS 414H  и AS 417H контроллерам
  • Использование  ET 200M функциональных модулей
  • До 12 I/O модулей на одну удаленную I/O станцию.
  • Временные метки (SOE) бинарных входов (F‑DI24), безопасных модулей SM 326F
  • Передача дополнительных значений с аналоговых модулей HART HART SM 331 и SM 332 (до 4 на канал или до 8 на модуль)

  Примечание:
  Для использования функции замены в горячем режиме, необходимо использовать активные шинные модули и DIN рейку (см. раздел "Аксессуары").
