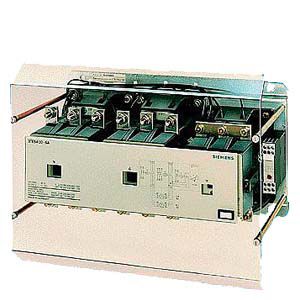

Комбинации контакторов до 630kW
- Заказные данные (2)
- Аксессуары (3)
- Информационные материалы
Информационные материалы
Контакторы пригодны для использования в любых климатических условиях. Они имеют защиту от прикосновения обслуживающего персонала согласно DIN VDE 0106 Часть 100.
Возможен заказ как полностью собранной контакторной комбинауии, так и компонентов для самостоятельной сборки.
Контакторная комбинация всборе предлагается без силовых электрических соединений между линейным контактором и контактором для соединения в треугольник.
Защита электродвигателя
Комбинации контакторов TE68 поставляются без устройств защиты электродвигателей. Реле перегрузки или термисторной защиты электродвигателей должны быть заказаны отдельно.
Реле перегрузки может быть установлено на линейный контактор или установлено отдельно. Оно должно настраиваться на ток, составляющий 0.58 от номинального тока двигателя.
Область применения
Пуск электродвигателей переменного тока переключением обмоток со звезды на треугольник может применяться только в том случае, когда обмотки двигателя при нормальном режиме работы соединены в треугольник, пуск необходимо осуществить мягко, или момент нагрузки в течение пуска при соединении обмоток звездой невелик, и не увеличивается резко. На этапе работы с соединением обмоток Y двигатели могут быть нагружены приблизительно на 50% (класс KL 16) или 30 % (класс KL 10) их номинального вращающего момента; пусковой момент должен составлять в течение пуска приблизительно 1/3 от пускового момента при прямом пуске. Пусковой ток при соединении обмоток Y в этом случае приблизительно от 2 до 2.7 раз больше номинального тока двигателя.
Переключение обмоток со звезды на треугольник не должно производиться, пока электродвигатель не достигнет номинальной частоты вращения. Приводы, в которых такое переключение требуется производить раньше, непригодны для использования комбинации контакторов для пуска переключением со звезды на треугольник.
Величины, приведенные в данных для выбора и заказа, применимы только к двигателям с соотношением пускового тока I A ≤ 8.4 x I N и использовании реле времени для пусковых комбинаций контакторов переключением со звезды на треугольник 3RP15 74, обеспечивающих коммутационную паузу около 50 ms.
Дальнейшая информация
More information
For technical specifications, see https://support.industry.siemens.com/cs/ww/en/ps/16158/td
For comprehensive technical information on the contactors, see the manuals/operating instructions: https://support.industry.siemens.com/cs/de/en/ps/16158/man
