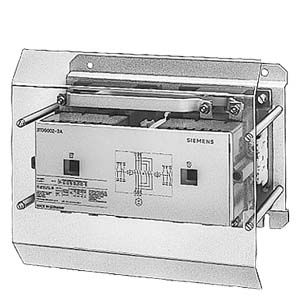

Комбинация пускателей 3TD до 335 kW/400 V
- Заказные данные (2)
- Аксессуары (4)
- Информационные материалы
Информационные материалы
Контакторы пригодны для использования в любых климатических условиях. Контакторы механически сблокированы. Они имеют защиту от прикосновения обслуживающего персонала согласно DIN VDE 0106 Часть 100.
Для потребителя доступны как полностью собранные и проверенные на заводе контакторные сборки, так и как компоненты для самостоятельной сборки. Для защиты электродвигателя также существует реле перегрузки для отдельной установки или устройства термисторной защиты, которые должны заказываться отдельно.
Полностью собранные контакторные сборки
Каждая из контакторных сборок 3TD68 состоит из двух контакторов 3TF68 одного типоразмера. Все контакторы механически сблокированы. Электрическая блокировка также выполнена. Главные цепи и цепи управления собраны согласно схем.
Внутренняя схема соединений, тип исполнения и идентификационная табличка расположены на общей крышке.
Вспомогательные контакты
Каждая из контакторных сборок имеет 2 НО + 2 НЗ контакта на каждом контакторе. 1НО + 1 НЗ контакты с мгновенным срабатыванием и 2 НО + 1 НЗ контакты, предназначенные для удержания.
Область применения
Собственное время коммутации контакторов 3RT10 должно быть таким, чтобы при переключении между двумя контакторами не возникало перекрытия контактов (одновременного замкнутого состояния главных контактов контакторов) или продолжительного горения дуги, если они сблокированы своими вспомогательными контактами (НЗ контактами от одновременного включения) и имеют механические блокировки.
Механическая блокировка не оказывает влияния на собственное время коммутации отдельных контакторов.
Дальнейшая информация
More information
For technical specifications, see https://support.industry.siemens.com/cs/ww/en/ps/16157/td
For comprehensive technical information on the contactors, see the manuals/operating instructions: https://support.industry.siemens.com/cs/de/en/ps/16157/man
