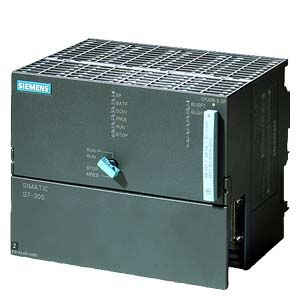

CPU 318-2 DP

• Заказные данные
  (9)
• Аксессуары
  (9)
• Информационные материалы

  Информационные материалы

  • Центральный процессор с большим объемом памяти программ и встроенным интерфейсом ведущего/ ведомого устройства PROFIBUS-DP.
  • Обслуживания разветвленных конфигураций локального и распределенного ввода-вывода.



  Область применения

  CPU 318-2 DP является центральным процессором с большим объемом памяти программ и встроенным интерфейсом ведущего/ведомого устройства PROFIBUS-DP. Он используется для построения систем управления с разветвленной системой локального и распределенного ввода-вывода.

  Дизайн

   CPU 318-2 DP характеризуется следующими показателями:

  • Микропроцессор: выполняет логическую команду за 100 нс.
  • Память пользователя объемом 512 Кбайт: 256 Кбайт для хранения программы (приблизительно 85 K инструкций) и 256 Кбайт для хранения данных.
  • Гибкое расширение: подключение до 32 модулей (4-рядная конфигурация).
  • MPI интерфейс: встроенный MPI интерфейс позволяет устанавливать одновременно до 32 соединений с программируемыми контроллерами S7-300/ S7-400/ C7/ WinAC, программаторами, компьютерами и панелями оператора. Из всех статических соединений одно резервируется для связи с программатором или панелью оператора. MPI интерфейс позволяет создавать простейшую сеть с подключением до 16 центральных процессоров и поддержкой механизма передачи глобальных данных.
  • Интерфейс PROFIBUS-DP: CPU 318-2 DP с встроенным интерфейсом ведущего/ ведомого устройства PROFIBUS-DP позволяет осуществлять скоростную обработку данных в распределенных систем ввода-вывода. С точки зрения пользователя обслуживание системы распределенного ввода-вывода ничем не отличается от обслуживания набора локальных входов-выходов контроллера (единые способы программирования и конфигурирования). Смешанная конфигурация: SIMATIC S5 с SIMATIC S7 в качестве ведущего устройства PROFIBUS по EN 50170.
  • Переключатель режимов работы: переключение режимов может производиться только специальным ключом.
  • Парольная защита: обеспечивает защиту от несанкционированного доступа к программе и данным.
  • Диагностический буфер: хранит 100 последних сообщений об отказах и прерываниях, которые могут быть использованы для диагностических целей.
  • Необслуживаемое сохранение данных: центральный процессор способен сохранять данные без использования буферной батареи (NVRAM).
  • Резервирование программы с помощью карты памяти: для увеличения объема загружаемой памяти контроллера, в которой сохраняется программа и все данные о конфигурации системы. В CPU 318-2 DP предусмотрена возможность установки RAM (до 2 Мбайт) и Flash-EEPROM (до 4Мбайт) карт.
  • Часы реального времени: диагностические сообщения центрального процессора могут сопровождаться отметками даты и времени их формирования.
  • Встроенные коммуникационные функции:
    • PG/OP-функции связи;
    • Базовые функции S7-связи;
    • S7-функции связи (только сервер).

  Замечание по использованию EEPROM карт памяти:

  • В центральных процессорах 6ES7318-2AJ00-0AB0 или более новых версиях могут использоваться карты памяти 6ES7951-0... или 6ES7951-1...
  • В центральных процессорах более ранних версий допускается использование только карт памяти 6ES7951-0...



  Функции

  • Парольная защита доступа;
    для защиты от несанкционированного доступа к программе пользователя
  • Буфер диагностических сообщений;
    хранит 100 последних сообщений об ошибках
  • Необслуживаемое сохранение данных;
    при перебоях в питании контроллера центральный процессор автоматически сохраняет текущие данные и использует их после восстановления напряжения питания.

  Программируемые параметры и свойства

  Из среды STEP 7 могут настраиваться следующие параметры и свойства центрального процессора:

  • Интерфейс MPI/DP;
    MPI: установка адреса станции. PROFIBUS DP: выбор режима работы, установка параметров настройки, свободная адресация ведомых устройств системы распределенного ввода-вывода.
  • Интерфейс PROFIBUS DP;
    выбор режима работы, установка параметров настройки, свободная адресация ведомых устройств системы распределенного ввода-вывода.
  • Параметры рестарта/цикла выполнения программы;
    определение максимального времени цикла и циклической нагрузки.
  • Тактовые биты;
    установка адреса.
  • Уровень защиты;
    установка прав на доступ к программе и данным.
  • Системная диагностика;
    установка порядка обработки диагностических сообщений.
  • Периодические прерывания;
    установка периода повторения прерываний.
  • Прерывания по дате и времени;
    установка стартовой даты и времени, а также периода повторения прерываний.
  • Интерфейс ведущего/ ведомого устройства PROFIBUS DP;
    свободное назначение адресов входам и выходам системы распределенного ввода-вывода.

  Информационные функции и функции отображения

  • Отображение состояний и ошибок;
    светодиодная индикация, отображение программных ошибок, ошибок по времени, ошибок ввода-вывода, режимов работы RUN/STOP, рестарта и т.д.
  • Функции тестирования;
    в процессе выполнения программы программатор позволяет отображать состояния сигналов , модифицировать и считывать значения переменных, получать доступ к содержимому стека.
  • Информационные функции;
    с помощью программатора можно получить информацию об объеме памяти и режимах работы центрального процессора, объеме занятой и свободной памяти, текущем времени цикла выполнения программы, просмотреть содержимое буфера аварийных сообщений в текстовом формате.

  Встроенные коммуникационные функции

  • PG/OP функции связи
  • Обмен глобальными данными через MPI
  • Функции стандартной S7 связи
  • S7 функции связи (только сервер)
  • PROFIBUS DP

  Системные функции

  Центральный процессор поддерживает широкий спектр функций диагностики, настройки параметров, синхронизации, аварийной сигнализации, измерения временных промежутков и т.д.

  Более полная информация приведена в руководстве.

  Технические данные

  	6ES7318-2AJ00-0AB0
  Описание продукта
  Сопутствующее программное обеспечение	STEP 7 V 5.1 + Service Pack 02
  Входное напряжение
  Номинальное значение
  24 В DC	Есть
  допустимое значение, нижний предел (DC)	20.4 В
  допустимое значение, верхний предел (DC)	28.8 В
  Напряжения и токи
  Рекомендуемая защита цепей питания	LS переключатель; 2 A, Тип B или C
  Потребляемый ток
  Пусковой ток, макс	12 A
  Пусковой ток, типовое значение	8 A
  I²t	0.4 A²с
  Потребляемый ток при холостом ходе, типовое значение	1.2 A
  От источника питания L+, макс.	i
  Потребляемая мощность, типовое значе­ние	12Вт
  Память/сохранение
  Память
  Рабочая память
  Всроенная	512 кБайт
  Загружаемая память
  -    расширение FEPROM	Есть
  расширение FEPROM, макс.	4 Мбайт
  Встроенная RAM, макс.	64кБайт
  расширение RAM	Есть
  расширение RAM, макс.	2 Мбайт
  Сохранение данных при сбоях в питании
  Доступность	Есть
  С батареей	Есть; все блоки
  Без батареи	Есть; 11 кБайт
  ЦПУ/Блоки данных
  DB
  Количество, макс.	2,047; DB0 резервированных
  Размер, макс.	64 кБайт
  FB
  Количество, макс.	1,024; см. руководство
  Размер, макс.	64 кБайт
  FC
  Количество, макс.	1,024; см. руководство
  Размер, макс.	64 кБайт
  OB
  Количество, макс.	см. руководство
  Размер, макс.	64 кБайт
  Глубина вложений блоков
  На приоритетный класс	16
  Дополнительно: программ обработки ошибок в пределах организационного блока	3
  ЦПУ/время выполнения
  логических операций, мин.	0.1 мкс
  операций со словами, мин.	0.1 мкс
  арифметических операций с фиксиро­ванной точкой, мин.	0.1 мкс
  арифметических операций с плавающей точкой, мин.	0.6 мкс
  временных/счетных операций, мин.	0.1 мкс
  Таймеры/счетчики и их характеристики
  S7-счетчики
  Количество	512
  Из них сохраняющих состояния при перебоях в питании контроллера
  Настраивается	Есть
  Числовой диапазон счета
  Нижний предел	0
  Верхний предел	999
  IEC счетчик
  Доступный	Есть
  Тип	SFB
  S7 таймеры
  Количество	512
  Из них сохраняющих состояния при перебоях в питании контроллера
  Настраивается	Есть
  По умолчанию	Нет
  Диапазоны выдержек времени
  Нижний предел	10 мс
  Верхний предел	9,990 с
  IEC таймер
  Доступный	Есть
  Тип	SFB
  Биты данных
  Флаги
  Количество	1,024 Байт
  Настраиваемые	Есть;от  MB 0 дo MB 1023
  Количество тактовых битов	8
  Блоки данных
  Количество, макс.	2,047; из DB 1 в DB 2047
  Размер, макс.	64 кБайт
  Объем локальных данных
  Настраиваемые, макс.	8,192 Байт
  По умолчанию	3,584 Байт
  На приоритет­ный класс, макс.	8,192 Байт
  Адресное пространство
  Адресное пространство входов/выходов
  Входы	8 кБайт
  Выходы	8 кБайт
  Распределенного ввода-вывода
  Входы	8 кБайт
  Выходы	8 кБайт
  Отображение процесса
  Входы	2,048 Байт
  Выходы	2,048 Байт
  Входы, по умолчанию	256 Байт
  Выходы, по умолчанию	256 Байт
  Дискретные каналы
  Входы	65,536
  Выходы	65,536
  Входы, из них в системе локального ввода-вывода	1,024
  Выходы, из них в системе локального ввода-вывода	1,024
  Аналоговые каналы
  Входы	4,096
  Выходы	4,096
  Входы, из них в системе локального ввода-вывода	256
  Выходы, из них в системе локального ввода-вывода	128
  Конфигурирование/Количество монтажных стоек в системе
  Базовых, макс.	1
  Расширения	3
  Всего, макс	4
  Количество модулей в системе локаль­ного ввода-вывода	8
  Количество ведущих DP-устройств
  Встроенных	2
  Через CP	4; CP 342-5
  Максимальное количество интеллекту­альных модулей на систему
  FM	16
  CP, point-to-point	8
  CP, LAN	16
  Время
  Часы
  Аппаратные часы реального времени	Есть
  Буферизация	Есть
  Отстование за день, макс.	10 с
  Часы реального времени
  Quantity	8
  Количество	от 0 до 7
  Диапазон счета	от 0 до 32767 часов
  Шаг приращения	1 час
  Сохранение содержимого при сбоях в питании	Есть
  Синхронизация по времени
  Поддерживается	Есть
  Через MPI интерфейс, ведущий	Есть
  Через MPI интерфейс, ведомый	Есть
  Через AS интерфейс, ведущий	Есть
  Через AS интерфейс, ведомый	Есть
  Станции, регистрирующие S7-сообщения
  Обработка диагностических сообщений	Есть
  Количество S-блоков прерываний, одно­временно находящихся в активном состоянии, не более	100
  Контроль состояния/модификация пере­менных
  Статус/модификация
  Переменный	Есть
  Переменные	входы, выходы, флаги, DB, таймеры, счетчики
  Количество переменных, макс.	70
  Принудительная установка
  Принудительная установка	Есть
  Переменные	Входы, выходы, флаги, периферийные входы, периферийные выходы
  Количество переменных, макс.	256
  Блок мониторинга	Есть
  Пошаговый режим	Есть
  Количество точек прерывания	4
  Диагностический буфер
  Доступный	Есть
  Количество входов, макс.	100
  Настраеваемый	Нет
  Коммуникационные функции
  PG/OP-связь	Есть
  Маршрутизация	Есть
  Передача глобальных данных (GD)
  Поддерживается	Да
  размер пакета глобальных данных, макс	54 Байт
  Базовая S7-связь
  Поддерживается	Да
  S7-связь
  Поддерживается	Да
  S5-совместимая связь
  Поддерживается	Да; через CP и загружаемый FC
  Стандартная связь
  Поддерживается	Да; через CP и загружаемый FC
  Количество логических соединений
  Всего	32
  Используемые со­единения для PG-связи	31
  Используемые со­единения для ОР-связи	31
  Используемые со­единения для S-7 базовой связи	30
  Используемые со­единения для S-7-связи	30
  1-й встроенный интерфейс
  Тип интерфейса	встроенный интерфейс RS 485
  Физический уровень	RS 485
  Гальваническое разделение внешних и внутренних цепей	Есть
  Потребляемый ток, макс.	200 мA
  Функциональность
  MPI	Есть
  DP ведущее устройство	Есть
  DP ведомое устройство	Есть
  PtP	Нет
  MPI
  Количество соединений	32
  Сервисы
  PG/OP-связь	Есть
  Передача глобальных данных	Есть
  Базовая S7-связь	Есть
  S7-связь	Есть
  S7-связь, как сервер	Есть
  Количество коммуникационных соединений, не более	32
  Скорость передачи данных, макс	12 Мбит/с
  DP ведущее устройство
  Сервисы
  PG/OP-связь	Есть
  Передача глобальных данных	No
  Базовая S7-связь	No
  S7-связь, как сервер	Есть
  постоянное время цикла шины	Есть
  SYNC/FREEZE	Есть
  Активные/неактивные ведомые DP-устройства	Есть
  Прямой обмен данными	Есть
  Скорость передачи данных, макс.	12 Мбит/с
  Количество ведомых DP-устройств, макс.	125
  Адресное пространство
  Входы, макс.	2 кБайт
  Выходы, макс.	2 кБайт
  Количество данных пользователя на ведомое DP-устройство
  Входы, макс.	244 Байт
  Выходы, макс.	244 Байт
  Ведомое DР-устройство
  Сервисы
  Маршрутизация	Есть
  Программирование	Есть
  Скорость передачи данных, макс.	12 Мбит/с
  Объем памяти приемопередатчика
  Входы	244 Байт
  Выходы	244 Байт
  2-й встроенный интерфейс
  Тип интерфейса	встроенный интерфейс RS 485
  Физический уровень	RS 485
  Гальваническое разделение внешних и внутренних цепей	Есть
  Потребляемый ток, макс.	200 мA
  Функциональность
  MPI	Нет
  DP ведущее устройство	Есть
  DP ведомое устройство	Есть
  PtP	Нет
  DP ведущее устройство
  Количество соединений, макс.	16
  Сервисы
  PG/OP-связь	Есть
  Маршрутизация	Есть
  Передача глобальных данных	Нет
  Базовая S7-связь	Нет
  S7-связь	Есть
  S7-связь, как клиент	Нет
  S7-связь, как сервер	Есть
  Постоянное время цикла шины	Есть
  SYNC/FREEZE	Есть
  Активные/неактивные ведомые DP-устройства	Есть
  Скорость передачи данных, макс.	12 Мбит/с
  Количество ведомых DP-устройств, макс.	125
  Адресное пространство
  Входы, макс.	244 кБайт
  Выходы, макс.	244 кБайт
  Данные пользователя на ведомое DP-устройство
  Входы, макс.	244 Байт
  Выходы, макс.	244 Байт
  Ведомое DР-устройство
  Сервисы
  Маршрутизация	Есть
  GSD файл	siem807f.gse
  Скорость передачи данных, макс.	12 Мбит/с
  Объем памяти приемопередатчика
  Входы	244 Байт
  Выходы	244 Байт
  3-й встроенный интерфейс
  ЦПУ/ программирование
  Языки программирования
  STEP 7	Есть; V5.0
  LAD	Есть
  STL	Есть
  AWL	Есть
  SCL	Есть
  CFC	Есть
  HiGraph®	Есть
  Программная библиотека
  Диагностика процесса	Есть
  Программный контроллер	Есть
  Набор инструкций	см. руководство
  Bracket levels	8
  Парольная защита программы	Есть
  Системные функции (SFC)	см. руководство
  Системные функцииональные блоки (SFB)	см. руководство
  Размеры и масса
  Масса, примерно	930 г
  Ширина	160 мм
  Высота	125 мм
  Глубина	130 мм
