  Соединительная техника MOTION-CONNECT 300

  Кабели MOTION-CONNECT 300 могут использоваться для стандартных токарных и фрезерных станков.

  Кабели MOTION-CONNECT 300 с разъемами - это высокое качество и проверенная на системном уровне безупречная функциональность.

  Степень защиты силовых и сигнальных кабелей с разъемами и их удлинителей в закрытом и подключенном состоянии IP65, если не указано иначе.

  Кабели MOTION-CONNECT 300 не предусмотрены для использования на открытых площадках.

  Кабели MOTION-CONNECT 300 имеют допуск для макс. горизонтального пути перемещения в 5 м.

  Размытывание кабелей с катушки должно осуществляться без скручиваний.

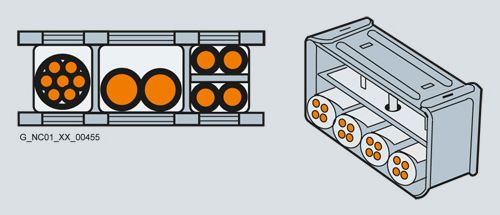

  Для обеспечения продолжительного срока службы кабелей в подвижном коробе необходимо разделять кабели из различных материалов перемычками. Посредством равномерного заполнения перемычек необходимо обеспечить отсутствие смещений кабелей при эксплуатации. По возможности распределять кабели симметрично в соответствии с их весом и размерами. Кабели с большой разницей в наружном диаметре должны разделяться перемычками.

  При установке кабелей с разъемами в подвижный короб не тянуть за штекер, иначе можно повредить компенсатор натяжений или зажим кабеля.

  Запрещается закреплять кабели в подвижном коробе, они должны оставаться подвижными.



  В частности на радиусах изгиба подвижного короба кабели должны двигаться без усилий. Запрещено выходить за нижний предел заданных минимальных радиусов изгиба.

  Крепления кабелей должны размещаться на обоих концах на достаточном расстоянии от конечных точек подвижных деталей в “мертвой” зоне.

  При прокладке кабелей соблюдать указания изготовителя подвижного короба.

  При вибрационной нагрузке и при горизонтальных или вертикальных кабельных вводах всегда рекомендуется дополнительное крепление кабеля, если между компенсатором натяжений на подвижном коробе и подключением на двигателе часть кабеля свободно висит или не проведена. Для предотвращения передачи вибраций станка на штекер крепеж кабеля должен быть подсоединен на подвижной части, на которой смонтирован и двигатель.

  Коэффициенты коррекции для силовых и сигнальных кабелей

  Температура окружающего воздуха °C (°F)	Коэффициент коррекции согласно EN 60204-1 таблица D.1
  30 (86)	1.15
  35 (95)	1.08
  40 (104)	1.00
  45 (113)	0.91
  50 (122)	0.82
  55 (131)	0.71
  60 (140)	0.58
