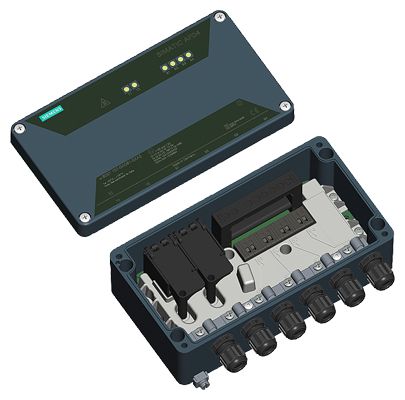

  Активный полевой распределитель AFD4



  Активный полевой распределитель AFD8

  Активный полевой распределитель (AFD)

  Активные полевые распределители (AFD) могут применяться в зонах стандарта Ex 2/22. Они предлагаются в 2-х различных версиях:

  • AFD4 c 4 ответвлениями, каждое для подключения одного полевого устройства;
  • AFD8 c 8 ответвлениями, каждое для подключения одного полевого устройства.

  Таким образом, AFD4 может подсоединить до 4, а AFD8 - до 8 полевых устройств через искробезопасные ответвленные подключения к сегменту полевой шины (линейному/кольцевому) с автоматическим терминированием. Это применимо как для PA (PROFIBUS PA), так и для H1 (FOUNDATION Fieldbus H1) полевых устройств.

  Сегмент полевой шины может подключаться к одиночной или резервированной линии PROFIBUS DP посредством роутера PA или FF и поэтому бесшовно интегрируется в систему управления процессами SIMATIC PCS 7.

  К одному сегменту полевой шины можно подключить до 8 активных полевых распределителей AFD4/AFD8 с общим числом подключенных полевых устройств до 31. Количество полевых устройств так же ограничено токовым потреблением этих устройств. Максимум 60 мА на одно ответвление и максимум 1 А на сегмент допускается для полевых устройств.

  Можно заменить AFD в кольцевом сегменте сети FF без отказа всего сегмента.

  Для совместимости со стандартом защиты IP66 необходимо изолировать неиспользуемые подключения с помощью заглушек.

  Активный полевой распределитель AFDiS



  Активные полевые распределитель AFDiS



  Активный полевой распределителиь AFDiS (Active Field Distributor intrinsically Safe) доступны для использования в условиях окружающей среды в соответствии с Ex зонами 1/21 и 2/22. Он может интегрировать до 6 взрывобезопасных полевых устройств в сегмент полевой шины (шинный/кольцевой) через взрывобезопасное ответвление с защитой от короткого замыкания. Вместо ответвления, также возможно использовать подчиненный сегмент для 3-4 устройств с максимальной длиной 500 м у подключения S1. Ответвления с типом защиты Ex [ia], а также подчиненный сегмент могут заходить в зону 0/20.

  До 5 активных полевых распределителей AFDiS с общим количеством полевых устройств до 31 могут работать на одном сегменте полевой шины. Ограничение 5 активных полевых распределителей также обязательно для совмещенной работы AFD и AFDiS.

  Количество полевых устройств на сегмент также зависит от токового потребления полевых устройств. Для всех полевых устройств и активных полевых распределителей одного сегмента допускается ток 1 А.

  Со встроенной функцией повторителя сигнала (repeater) распределители AFDiS имеют следующие преимущества по сравнению с AFD:

  • длины ответвлений независимы от общего количества ответвлений шинного сегмента;
  • нет необходимости учитывать длины ответвлений при определении общей длины шинного сегмента.

  При следующих условиях AFDiS в кольцевом сегменте могут быть заменены во время работы без ошибки шинного сегмента: Установка в зоне 2/22 или в неопасной зоне.

  Для соответствия уровню защиты IP66, необходимо защитить неиспользуемые ответвления с помощью заглушек.

  Активный полевой разветвитель AFS

  Активный полевой разветвитель (AFS) соединяет линейный сегмент шины PA или FF с резервированной парой маршрутизаторов PA или FF. AFS соединяет линейный сегмент шины с соответствующим активным шлюзом.

  Линейный сегмент шины PA или FF может быть подключен к AFS через один или два (центральное подключение) идентичных Y-соединителей, общее число которых может доходить до 4. Для центрального подключения линейный сегмент шины подключается через два Y-соединителя (переключатель терминирования на обоих шлюзах FDC 157 устанавливается в положение "OFF").

  Для обеспечения уровня защиты IP66 необходимо защитить неиспользуемые соединения заглушками.

  Технические данные

  Активный полевой распределитель (AFD)
  Общие данные
  Подключение полевых устройств	Полевые устройства, соответствующие стандарту для PROFIBUS PA или FOUNDATION Fieldbus H1 Макс. 4 на AFD4 Макс. 8 на AFD8 Макс. 31 на сегмент полевой шины Условия установки вплоть до Зоны 2 / 22; Класс I Зона 2/ Раздел 2 Макс. токовое потребление всех компонентов сегмента полевой шины 1 A
  Степень защиты	IP66
  Напряжения, токи, потенциалы
  Питание	Через шину, нет необходимости в дополнительном питании
  Номинальное напряжение питания, допустимый диапазон	16 ... 32 В постоянного тока
  Защита от неправильной полярности (совместно с FDC 157)	Да
  Защита от перенапряжения	Нет
  Токовое потребление
  Токовое потребление в холостом режиме	AFD4: 24 мА AFD8: 34 мА
  Токовое потребление с подключенными полевыми устройствами	AFD4: 24 мА + общий ток всех полевых устройств AFD8: 34 мА + общий ток всех полевых устройств
  Дополнительное токовое потребление AFD на конце линии (открытое подключение основной линии)	30 мА
  Токовое потребление при макс. выходной мощности на одно ответвление	AFD4: 264 мА AFD8: 514 мА
  Потери мощности	AFD4: Мин. 384 мВт; макс. 3.2 Вт AFD8: Min. 544 мВт; макс. 4.1 Вт
  Заземление	Прямое, через заземляющую рейку
  Электрическая изоляция между основной линией и ответвлениями	Нет
  Подключения, интерфейсы
  Основная линия
  Количество подключений	2
  Интерфейсы	PROFIBUS PA и FOUNDATION Fieldbus H1
  Автоматическое терминирование линии	Да
  Кабели ответвлений
  Количество ответвлений
  AFD4	4
  AFD8	8
  Защита от короткого замыкания	Да
  Взрывобезопасность в соотв. с FISCO	Нет
  Ток Imax (DC) на ответвлениях 1 до 4 (AFD4) или 1 до 8 (AFD8)	60 мА
  Ток короткого замыкания (тестовый ток)	6 мА
  Устранение дребезга	Да
  Напряжение без нагрузки	< 30 В
  Выходной ток на полевые устройства
  AFD4	Макс. 240 мА
  AFD8	Макс. 480 мА
  Состояние, прерывания, диагностика
  Индикатор состояния	Да
  Функция диагностики	Да
  Диагностический индикатор LED	Да
  Прерывания	Нет
  Климатические условия
  Допустимая окружающая температура	-40 ... +70 °C
  Допустимая температура транспортировки/хранения	-40 ... +85 °C
  Относительная влажность во время работы	Макс. 95%
  Допуски для потенциально взрывоопасного размещения
  Газ	Зона 2
  Пыль	Зона 22
  Габариты и вес
  Габариты (Ш × В × Г) в мм (без резьбовых втулок)
  AFD4	220 x 120 x 83
  AFD8	360 x 120 x 83
  Вес
  AFD4	2 000 г
  AFD8	3 000 г
  Активный полевой распределитель AFDiS
  Общие данные
  Подключение полевых устройств	AFDiS: Полевые устройства, соответствующие стандарту PROFIBUS PA или FOUNDATION Fieldbus H1 AFDiSD: Полевые устройства, соответствующие стандарту PROFIBUS PA Макс. 6 на AFDiS/AFDiSD Макс. 31 на сегмент полевой шина Условия установки вплоть до Зоны 1 или 21; Класс I Зона 1 Макс. токовое потребление всех полевых компонентов сегмента полевой шины 1 A
  Степень защиты	IP66
  Напряжения, токи, потенциалы
  Питание	Через шину, дополнительное питание не требуется
  Номинальное напряжение питания, допустимый диапазон	16 ... 32 В постоянного тока
  Защита от неправильной полярности напряжения питания (совместно с FDC 157)	Да; до 1 A
  Защита от перенапряжения	Нет
  Токовое потребление
  При 28 В входного напряжения	≤ 64 мА + (0.838 x общее токовое потребление всех полевых устройств)
  При 24 В входного напряжения	≤ 67 мА + (1.008 x общее токовое потребление всех полевых устройств)
  При 20 В входного напряжения	≤ 74 мА + (1.246 x общее токовое потребление всех полевых устройств)
  Потери мощности	Мин. 1.4 Вт; макс. 5.9 Вт
  Заземление	Прямое, через соединительную шину
  Электрическая изоляция между основной линией и ответвлениями	Да
  Тестовое напряжение	2550 В постоянного тока, 2 с
  Подключения, интерфейсы
  Основная линия
  Количество подключений	2
  Интерфейсы	PROFIBUS PA и FOUNDATION Fieldbus H1
  Автоматическое терминирование шины	Да
  Кабели ответвлений
  Количество подключений	6
  Защита от короткого замыкания	Да
  Взрывозащита в соответствии с FISCO	Да
  Ток Iмакс
  на ответвлении S1	60 мА
  на ответвлении S2 по S6	40 мА
  общий для всех полевых устройств	180 мА
  Ток короткого замыкания (тестовый ток)	5 мА
  Логика защиты от дребезга	Да
  Напряжение без нагрузки	Макс. 15.3 В
  Выходной ток к полевым устройствам	Макс. 260 мА
  Состояние, прерывания, диагностика
  Индикатор состояния	Да
  Диагностическая функция	Да
  Диагностический индикатор LED	Да
  Прерывания	Нет
  Климатическое исполнение
  Допустимый диапазон температур	-40 ... +70 °C
  Допустимый диапазон температуры транспортировки / хранения	-40 ... +85 °C
  Относительная влажность во время работы	Макс. 95%
  Соответствия для установки в условия взрывоопасной атмосферы
  Газ	Зона 1 и Зона 2
  Пыль	Зона 21 и Зона 22
  Габариты и вес
  Габариты (Ш x В x Г) в мм	380 x 85 x 170
  Вес	4 500 г
  Активный полевой разветвитель AFS
  Общие данные
  Подключение полевых устройств	1 сегмент полевой шины с макс. количеством полевых устройств 31 Рабочие условия до Зоны 2 / 22; Класс I Зона 2/ Раздел 2 Макс. токовое потребление всех полевых устройств на сегменте полевой шины 1 A
  Степень защиты	IP66
  Напряжения, токи, потенциалы
  Питание	Через шину, дополнительное питание не требуется
  Номинальное напряжение питания, допустимый диапазон	16 ... 32 В постоянного тока
  Защита от неправильной полярности питающего напряжения (при использовании FDC 157)	Да
  Защита от перенапряжения	Нет
  Токовое потребление без подключенных устройств	54 мА
  Потери мощности	Мин. 864 мВт; макс. 2.13 Вт
  Выходной ток для питания всех полевых устройств сегмента полевой шины (для проектирования размера сегмента полевой шины)	1 A
  Заземление	Прямое, через подключающую шину
  Подключения, интерфейсы
  Основные линии к шлюзам FDC 157
  Количество подключений	2
  Автоматическое терминирование линий	Нет
  Максимально допустимый продолжительный ток основной линии	1 A
  Y-соединители для линейного сегмента полевой шины
  Количество подключений	1 или 2 (с центральным подключением)
  Интерфейсы	PROFIBUS PA и FOUNDATION Fieldbus H1
  Защита от короткого замыкания (совместно с FDC 157)	Д
  Взрывозащита в соотв. с FISCO	Нет
  Ток Iмакс на Y (ограничивается шлюзом FDC 157)	1 A
  Логика защиты от дребезга	Нет
  Продолжительное выходное напряжение	Макс. 32 В
  Выходной ток полевым устройствам	Макс. 1 A
  Сотояние, прерывания, диагностика
  Индикатор состояния	Да
  Функция диагностики	Да
  Диагностический индикатор LED	Да
  Прерывания	Нет
  Климатическое исполнение
  Допустимый диапазон рабочих температур	-40 ... +70 °C
  Допустимый диапазон температуры транспортировки / хранения	-40 ... +85 °C
  Относительная влажность во время работы	Макс. 95%
  Допуски для применений в потенциально взрывоопасных атмосферах
  Газ	Зона 2
  Пыль	Зона 22
  Габариты и вес
  Габариты (Ш x В x Г) в мм (без резьбовых заглушек)	220 x 120 x 83
  Вес	2 000 г
