  Коммутаторы SCALANCE XM408-8C Industrial Ethernet

  Коммутаторы семейства SCALANCE XM‑400 применяются с для построения електрических и оптических сетей Industrial Ethernet networks с высокой степенью надежности. Они идеально подходят для сетевой конфигурации системной и терминальных шин системы управления SIMATIC PCS 7 с технологией электрических и оптических гигабитных колец (резервированных и нерезервированных). Топология сети, тип и количество портов гибко подбираются в соответствии со структурой производства.

  В перспективе, коммутаторы SCALANCE XM‑400 будут вытеснять коммутаторы семейства SCALANCE X‑400, SCALANCE X414‑3E и X408‑2.

  Спектр продуктов для SIMATIC PCS 7

  • Базовые устройства с интегрированными Gigabit Ethernet TP интерфейсами (10/100/1000 Mbit/s)
    • XM416‑4C c 16 портами (из которых 4 - combo порты)
    • XM408‑8C c 8 combo портами
    • XM408‑4C c 8 портами (из которых 4 - combo порты)
  • Расширитель портов для дополнения портов основного устройства до 24 штук (8 RJ45 портов, 8 RJ45 портов с Power over Ethernet или 8 слотов для SFP plug-in transceiver)

  Замечание:

  Сombo порт состоит из электрического порта и слота для plug-in transceiver. Только одна из этих опций может быть активирована. Вставка plug-in transceiver делает недоступным соответствующий электрический порт.

  Особые свойства

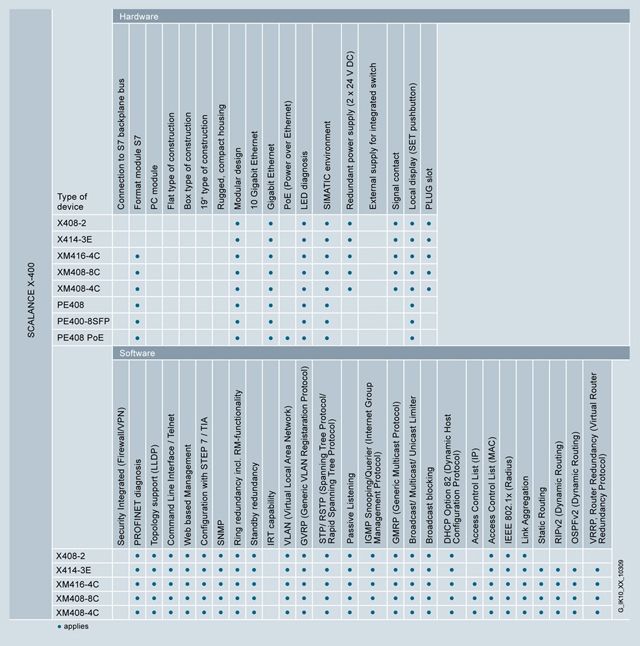

  SCALANCE X-400 и XM‑400 характеристики

  Дизайн



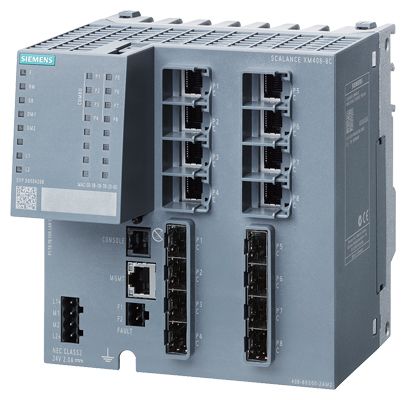

  SCALANCE XM416-4C c PE400-8SFP расширитель портов

  Модульные коммутаторы SCALANCE XM‑400 Industrial Ethernet состоят из различных базовых модулей (на 8 или 16 портов), которые могу дополняться расширителями портов и plug-in трансиверами до 24 портов (10/100/1000 Mbit/s). В зависимости от конфигурации, они поддерживают как электрические так и оптические среды передачи. Надежный, промышленного исполнения корпус со степенью защиты IP20 устанавливается на профильные рейки.

  XM-400 базовое устройство

  • XM416‑4C с 16 портами, из которых
    • 12 × 10/100/1000 Mbit/s RJ45 портов с поддерживающим обрамлением
    • 4 combo портов (4 × 10/100/1000 Mbit/s RJ45 портов c поддерживающим обрамлением и 4 SFP слота 100 или 1 000 Mbit/s в качестве альтернативы)
    • 1 расширитель портов с 8 портами может быть подключен дополнительно
  • XM408-8C с 8 портами, из которых
    • 8 combo портов (8 × 10/100/1000 Mbit/s RJ45 портов c поддерживающим обрамлением и 8 SFP слотов 100 или 1 000 Mbit/s в качестве альтернативы)
    • 2 расширителя портов с 8 портами каждый может быть подключен дополнительно
  • XM408‑4C с 8 портами, из которых
    • 4 × 10/100/1000 Mbit/s RJ45 портов c поддерживающим обрамлением
    • 4 combo портов (4 × 10/100/1000 Mbit/s RJ45 портов c поддерживающим обрамлением и 4 SFP слотов для ST plug-in трансиверов 100 Mbit/s или SC plug-in трансиверов 1 000 Mbit/s в качестве альтернативы)
    • 2 расширителя портов с 8 портами каждый может быть подключен дополнительно

  Все SCALANCE XM‑400 базовые устройства дополнительно имеют:

  • Консольный порт (последовательный интерфейс RJ11) и управляющий порт (100 Mbit/s, RJ45) для локальной параметризации/диагностики и апгрейда прошивки
  • Слот для C‑PLUG для быстрой замены устройств с сохранением конфигурационных параметров (входит в поставку) или KEY‑PLUG XM‑400 (опционально) для дополнительной активации функций 3-го уровня
  • Свободно конфигурируемый, плавающие сигнальные выходы
  • LEDs и селектор для выбора отображения режима и информации состояния
  • Болт для подключения заземления
  • Два блока питания для защиты от сбоев питания
  • Коннектор для подключения расширителя портов справа t (установка без инструментов)

  XM‑400 расширитель портов

  • PE408 с 8 × 10/100/1000 Mbit/s RJ45 портами с поддерживающим обрамлением
  • PE400-8SFP с 8 SFP слотами 100 или 1 000 Mbit/s
  • PE408PoE с 8 × 10/100/1000 Mbit/s RJ45 портами, Power over Ethernet (PoE) в соответствии с IEEE 802.3at Type 2, поддерживающее обрамление; требуется дополнительное питание

  SFP plug-in трансивер

  Следующие SFP (Small Form-Factor Pluggable) трансиверы могут использоваться в SFP слотах:

  • оптический SFP plug-in трансивер с 1 × 100 Mbit/s LC портом
    • SFP991-1, мультимод, стекло, до 3 km
    • SFP991-1LD, одномод, стекло, до 26 km
    • SFP991-1LH+, одномод, стекло, до 70 km
    • SFP991-1ELH200, одномод, стекло, до 200 km
  • оптический SFP plug-in трансиверs с 1 × 1 Gbit/s LC портом
    • SFP992-1, мультимод, стекло, до 750 m
    • SFP992-1LD, одномод, стекло, до 10 km
    • SFP992-1LH, одномод, стекло, до 40 km
    • SFP992-1LH+, одномод, стекло, до 70 km
    • SFP992-1ELH, одномод, стекло, до 120 km

  Plug-in трансивер для XM408‑4C basic device

  • ST plug-in трансивер, ST/BFOC коннектор, 100 Mbit/s
    • STP991-1, мультимодовый FOC, до 3 km
    • STP991-1LD, одномодовый FOC, до 26 km
  • SC plug-in трансивер, SC коннектор, 1 Gbit/s
    • STP992-1, мультимодовый FOC, до 750 m
    • STP992-1LD, одномодовый FOC, до 10 km

  Ограничения для сетевых конфигураций со SCALANCE XM‑400

  • Максимальная длина линии между 2 модулями для мультимодового оптоволоконного проводника:
    • 3 000 m при 100 Mbit/s
    • 750 m при 1 Gbit/s
  • Максимальная длина линии между 2 модулями для одномодового оптоволоконного проводника:
    • 200 km при 100 Mbit/s
    • 120 km при 1 Gbit/s
  • Максимальная длина линии монтируемого кабеля:
    • 100 m при 100 Mbit/s с IE FC TP Cable 2 × 2 и IE FC Plug 180
    • Max. 90 m при 1 Gbit/s с IE FC TP cable 4 × 2, IE FC RJ45 модульный разъем и патчкорд (10 m)
    • 100 m при 1 Gbit/s с IE FC TP Cable 4 × 2 и IE FC Plug 4 × 2
