  Информационные материалы

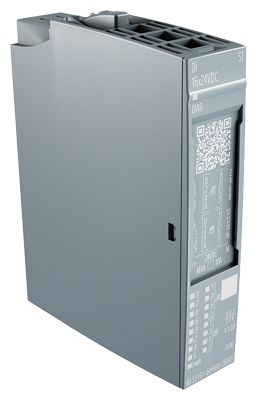

  ET 200SP I/O модуль

  • Вставляется в базовый блок типа A0 с автоматическим кодированием
  • LED индикаторы ошибок, состояния и питания
  • Идентификация на передней панели
    • текстовая информация о типе модуля и функциональном классе
    • 2D матричный код (тип и серийный номер)
    • схема подключения
    • Hardware и firmware версии
    • Цветовой код CC для цветных накладок
    • Полное обозначение модуля
  • Опциональные этикетки
    • идентификационные этикетки
    • маркировочные этикетки
  • Опциональные, свойственные модулю, цветовые накладки в соответствии с кодом CC

  Дизайн

  Цифровые входные модули

  • 8 или 16 каналов
  • цветовой код модулей типа DI: Белый
  • используемые типы:
    • DI 8x24 V DC Standard для BU типа A0, цветовой код CC01
    • DI 8x24 V DC High Feature для BU типа A0, цветовой код CC01
    • DI 16x24 V DC Standard для BU типа A0, цветовой код CC00

  Цифровые выходные модули

  • 4, 8 или 16 каналов
  • цветовой код модулей типа DQ и RQ: Черный
  • используемые типы:
    • DQ 4x24VDC/ 2A Standard для BU типа A0, цветовой код CC02
    • DQ 8x24 V DC / 0.5A Standard для BU типа A0, цветовой код CC02
    • DQ 8x24 V DC / 0.5A High Feature для BU типа A0, цветовой код CC02
    • DQ 16x24 V DC / 0.5A Standard для BU типа A0, цветовой код CC00
    • RQ NO 4x120 V DC - 230 V AC / 5A Standard, BU типа B0, цветовой код CC00
