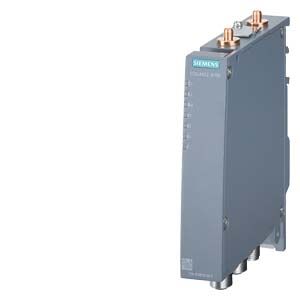

SCALANCE W774 M12 EEC для тяжелых условий эксплуатации

Заказные данные
(2)
Аксессуары
(8)

Информационные материалы

Прибор промышленного исполнения для использования в системах автоматизации, ориентированный на преимущественное применение в системах управления железнодорожного транспорта, монтируемых в шкафах управления.

Дизайн

Компактный низкопрофильный алюминиевый корпус, устойчивый к механическим воздействиям.
Наличие защитных покрытий печатных плат и электронных компонентов.
Устойчивость к воздействию конденсата.
Соответствие требованиям стандарта EN 50155 к системам управления железнодорожного транспорта.
Степень защиты IP20.
Диапазон рабочих температур от -25 до +60 °C.
Работа в диапазонах частот 2.4 и 5 ГГц.
2 гнезда R-SMA для подключения удаленных или монтируемых на корпус прибора антенн.
Оптимизация размещения антенн по технологии 2x2 MIMO, исключающая взаимное влияние антенн друг на друга при их установке на корпус прибора.
2 соединителя M12 для подключения к сети Industrial Ethernet со скоростью обмена данными 10/100 Мбит/с. Один из них с поддержкой функций питания через Ethernet по стандарту IEEE 802.3at.
1 гнездо M12 для подключения цепи питания =24 В.
1 отсек для установки модуля KEY-PLUG или C-PLUG.
Светодиоды индикации оперативных состояний и наличия ошибок в работе модуля.
Настенный монтаж, установка на профильную шину S7-1500, профильную шину S7-300 или на стандартную 35 мм профильную шину.

Версии продукта

SCALANCE W774-1 M12 EEC

Для постоянного размещения одной радио карты. Возможность расширения модулем KEY-PLUG W780 iFeatures

Функции

Точка доступа SCALANCE W774 M12 EEC (Extended Environmental Conditions) ориентирована на использование в системах управления железнодорожного транспорта. Прибор сертифицирован по стандарту EN 50155 для систем управления железнодорожного транспорта. В сочетании с антеннами, одобренными для применения на железнодорожном транспорте и подключаемыми к прибору через гнезда R-SMA, эти продукты позволяют создавать надежную беспроводную структуру IWLAN.

Приборы размещаются в местах, удобных для установки радиосвязи. Корпус и разъемы имеют промышленное исполнение и обладают высокой стойкостью к вибрационным и ударным воздействиям. Для размещения прибора требуются минимальные монтажные объемы. Защитные покрытия печатных плат и электронных компонентов позволяют выполнять эксплуатацию прибора в условиях появления конденсата.

Тока доступа SCALANCE W774-1 M12 EEC может использоваться в режиме модуля клиента.

При времени переключения с одной точки доступа на другую порядка нескольких сот миллисекунд (IEEE 802.11) связь не нарушается.

При работе в системах реального масштаба времени и поддержки операций быстрого роуминга модуль SCALANCE W774-1 M12 EEC может оснащаться модулем KEY-PLUG.

Технические данные

Заказной номер	6GK5 774-1FY00-0TA0
	6GK5774-1FY00-0TB0¹⁾
Назначение продукта
Скорость обмена данными
Скорость обмена данными:
в W-LAN, не более	300 Мбит/с
в Industrial Ethernet	10 … 100 Мбит/с
замечание	-
Интерфейсы
Количество электрических соединителей:
для подключения сетевых компонентов и терминальных устройств	2
для подключения цепи питания	1
для подключения резервной цепи питания	1
Конструкция электрических соединителей:
для подключения сетевых компонентов и терминальных устройств
для подключения цепи питания	Интерфейс M12 (4-полюсный, кодировка A)
Количество оптических интерфейсов, 100 Мбит/с	-
Конструкция оптического интерфейса, 100 Мбит/с	-
Отсек для установки съемного модуля памяти C-PLUG	Есть
Беспроводный интерфейс
Количество устанавливаемых радио карт	1
Количество внутренних антенн	-
Количество соединителей для подключения внешних антенн	2
Конструкция электрических соединителей для подключения внешних антенн	R-SMA (гнезда)
Установка антенн непосредственно на корпус прибора	Есть
Сигнальные входы/ выходы
Количество дискретных входов	-
Количество дискретных выходов	-
Конструкция электрических соединителей для дискретных входов/ выходов	-
Параметры сигналов:
для дискретных входов	-
для дискретных выходов	-
Электрические параметры
Род тока цепи питания	Постоянный ток
Напряжение питания:
1 через терминальный блок	=19.2 В
2 через терминальный блок	=28.8 В
через цепь питания через Ethernet в соответствии с IEEE802.3at для типа 1 и IEEE802.3af	=48 В
через цепь питания через Ethernet в соответствии с IEEE802.3at для типа 2	-
Потребляемый ток:
из цепи =24 В, типовое значение
из цепи питания через Ethernet в соответствии с IEEE802.3at для типа 1 и IEEE802.3af, типовое значение
из цепи питания через Ethernet в соответствии с IEEE802.3at для типа 2, типовое значение	-
Потери мощности при питании:
=24 В, типовое значение
через цепь питания через Ethernet в соответствии с IEEE802.3at для типа 1 и IEEE802.3af, типовое значение
через цепь питания через Ethernet в соответствии с IEEE802.3at для типа 2, типовое значение	-
Условия эксплуатации, хранения и транспортировки
Диапазон температур:
во время работы	…
во время хранения	…
во время транспортировки	…
Относительная влажность во время работы при температуре 25 °C без появления конденсата, не более	100 %
Степень защиты корпуса
Стандартные условия эксплуатации
Конструкция
Ширина корпуса без антенн	26 мм
Высота корпуса без антенн	147 мм
Глубина корпуса без антенн	127 мм
Масса
Настенный монтаж	Есть
Установка	Настенный монтаж с расположением корпуса параллельно плоскости основания
Диапазоны частот
Радио частоты:
для WLAN с диапазоном частот 2.4 ГГц	2.41 … 2.48 ГГц
для WLAN с диапазоном частот 5 ГГц	4.9 … 5.8 ГГц
Свойства, функции, компоненты
Режимы работы:
режим точки доступа	Есть
режим клиента	Есть
Количество SSID	4
Функции:
сдвоенный клиент	Нет
iHOP	-
точка доступа iPCF	Нет
клиент iPCF	Нет
точка доступа iPCF-MC	-
клиент iPCF-MC	Нет
Количество iPCF-совместимых радио модулей	0
Управление, конфигурирование
Количество управляемых IP адресов в клиенте	8
Функции:
интерфейс командной строки CLI	Есть
web-управление	Есть
поддержка объектов MIB	Есть
TRAP через email	Есть
конфигурирование в среде STEP 7	Нет
конфигурирование в среде STEP 7 (TIA Portal)	Нет
работа с IWLAN контроллером	-
работа с Enterasys WLAN контроллером	-
форсированный роуминг в IWLAN	Нет
WDS	Есть
Поддерживаемые протоколы:
Address Resolution Protocol (ARP)	Есть
ICMP	Есть
Telnet	Есть
HTTP	Есть
HTTPS	Есть
TFTP	Есть
SNMP v1	Есть
SNMP v2	Есть
SNMP v3	Есть
DCP	Есть
LLDP	Есть
Функции идентификации и обслуживания:
I&M0 - информация о приборе	Есть
I&M1 – назначение, местоположение	Есть
Диагностика
Функции:
PROFINET IO диагностика	Нет
проверка связи	Нет
мониторинг соединений IP-Alive	Нет
локализация через Aeroscout	Нет
SysLog	Есть
Функции VLAN
Поддержка VLAN в IWLAN	Есть
Функции DHCP
Функции:
DHCP клиент	Есть
клиент с поддержкой функций DHCP сервера в LAN	Нет
Резервирование
Поддержка протоколов STP/RSTP	Есть
Защита данных
Функции:
конфигурируемый список разрешенных MAC адресов	Нет
конфигурируемый список разрешенных IP адресов	Есть
IEEE 802.1x (radius)	Есть
NAT/NAPT	Нет
защита доступа по IEEE802.11i	Есть
WPA/WPA2	Есть
TKIP/AES	Есть
Поддержка протокола SSH	Есть
Функции времени
Поддерживаемые протоколы:
SNTP	Есть
процедуры SIMATIC	Есть
Стандарты, одобрения, сертификаты
Стандарты:
электромагнитной совместимости по FM	В подготовке
для использования в опасных зонах	В подготовке
безопасности по CSA и UL	В подготовке
для использования в опасных зонах по CSA и UL
Сертификаты соответствия:
марка CE	Есть
декларация соответствия EC	Есть
C-Tick	Есть
CCC	-
требованиям стандарта EN 50155 для железнодорожного транспорта	-
одобрение e1
одобрение E1	-
NEMA4X	-
Power-over-Ethernet по IEEE802.3at для типа 1 и IEEE802.3af	Есть
Power-over-Ethernet по IEEE802.3at для типа 2	Есть
Стандарты беспроводной связи:
IEEE 802.11a	Есть
IEEE 802.11b	Есть
IEEE 802.11e	Есть
IEEE 802.11g	Есть
IEEE 802.11h	Есть
IEEE 802.11i	Есть
IEEE 802.11n	Есть
Национальные одобрения	Смотри: www.siemens.de/funkzulassungen
Морские сертификаты:
American Bureau of Shipping Europe Ltd. (ABS)	-
Bureau Veritas (BV)	-
Det Norske Veritas (DNV)	-
Germanische Lloyd (GL)	-
Lloyds Register of Shipping (LRS)	-
Nippon Kaiji Kyokai (NK)	-
Polski Rejestr Statkow (PRS)	-
Аксессуары
Аксессуары	-

С одобрением для использования в США

Дальнейшая информация

Конфигураторы:

Для упрощения выбора сетевых компонентов можно использовать конфигураторы SIMATIC NET Selection Tool и TIA Selection Tool:SIMATIC NET Selection Tool:

SIMATIC NET Selection Tool:

Интерактивная версия:
http://www.siemens.com/snst
Автономная версия:
http://www.siemens.com/snst-download

TIA Selection Tool:

http://www.siemens.com/tia-selection-tool

Одобрения для беспроводной связи:

Текущий перечень национальных одобрений можно найти в Интернете по адресу:
http://www.siemens.com/wireless-approvals
