  Информационные материалы

  Весоизмерительные ячейки подходят для платформенных весов с одной нагрузочной ячейкой (макс. размер платформы 800 х 800 мм), а так же для использования во взвешвающих механизмах средней точности в соответствии с Class III с макс. ценой деления n_max to 4 000d.

  Выполнены из нержавеющей стали, степень защиты IP68/IP69K , поэтому подходят для использования в пищевой и фармацевтической промышленности.

  Дизайн

  Измерительный элемент сделан из нержавеющей стали, герметично встроен и имеет откалиброванный выходной сигнал.

  Чертеж

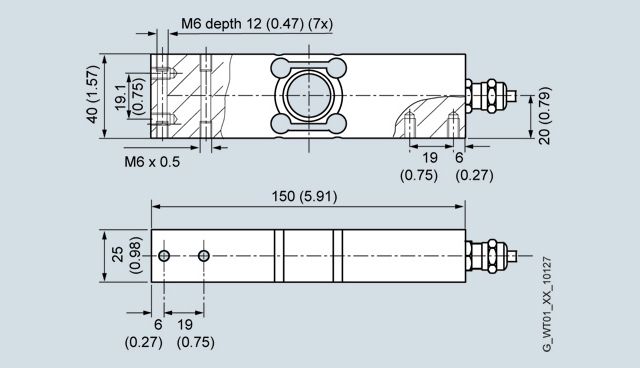

  SIWAREX WL260 SP-S SC (10 … 50 кг) размеры в мм



  SIWAREX WL260 SP-S SC (100 … 500 кг) размеры в мм

  Технические данные

  SIWAREX WL260 SP-S SC
  Возможные области применения
  	Платформенные весы
  	Небольшие конвейерные весы
  Модель	Датчик веса для платформенных весов
  Нагрузки
  Номинальная нагрузка Emax.
  	10 кг
  	20 кг
  	50 кг
  	100 кг
  	200 кг
  	300 кг
  	400 кг
  	500 кг
  Минимальная предварительная нагрузка Emin	0% Emax
  Максимальная рабочая нагрузка Lu	150% Emax
  Предельная нагрузка Ld	300% Emax
  Максимальная поперечная нагрузка Llq	100% Emax
  Показатели измерений
  Номинальный измерительный ход hn при Emax	≤ 0.19 ± 0.01 мм
  Номинальный показатель Cn	2.0 ± 0.2 mV/V
  Допуск DO нулевого сигнала	< ± 2.0% Cn
  Макс. количество делений для датчика nlc	3 000
  Мин. количество делений для датчика Vmin при
  Emax = 10, 20, 50, 100, 200, 300, 400, 500 кг	C3: Emax/10 000 C3 MR: Emax/20 000
  Emax = 10, 20, 50 кг	C4 MR: Emax/40 000
  Комбинированная погрешность Fcomb	≤ ± 0.02% Cn
  Воспроизводимость Fv	≤ ± 0.02% Cn
  Ошибка ухода Fcr
  30 мин	≤ ± 0.025% Cn
  Температурный эффект
  Нулевой сигнал TKo	0.014% Cn/10 °C
  Показатель TKc	0.01% Cn/10 °C
  Электротехнические показатели
  Рекомендованное эталонное напряжение Uref	5 … 12 V DC
  Входное сопротивление Re с 10, 20, 50 кг 100, 200, 300, 400, 500 кг	380 Ω ± 15 Ω 350 Ω ± 3.5 Ω
  Выходное сопротивление Ra	350 Ω ± 3.5 Ω
  Сопротивление изоляции Ris	5 000 MΩ at 50 V DC
  Подключения и условия эксплуатации
  Материал даточика (DIN)	Нержавеющая сталь
  Максимальный момент затяжки крепежных узлов
  10, 20, 50 кг	10 Нм
  100, 200, 300, 400, 500 кг	20 Нм
  Назначение проводов	Цвет проводов
  EXC + (питание +)	Красный
  EXC – (питание -)	Черный
  SIG + (измерительный сигнал +)	Зеленый
  SIG – (измерительный сигнал -)	Белый
  Sense + (линия датчика +)	Синий1)
  Sense - (линия датчика -)	Желтый1)
  Экран	Прозрачный
  Номинальный диапазон температуры Btn	-10 ... +40 °C
  Диапазон температуры при эксплуатации Btu	-35 … +65 °C
  Диапазон температуры при хранении Bts	-35 … +65 °C
  Степень защиты по EN 60529; IEC 60529	IP68, IP69K
  Сертификаты и допуски
  Класс точности по OIML R60	C3





  ¹⁾ Только для 10, 20 и 50 кг. версий.
