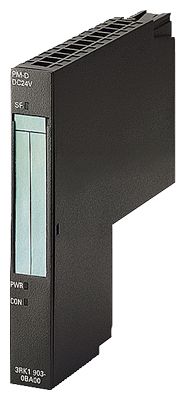

Модуль контроля питания PM-D

• Заказные данные
  (1)
• Информационные материалы

  Информационные материалы



  • Для питания и мониторинга вспомогательных напряжений питания модулей фидеров нагрузки и преобразователей частоты.
  • Отключение групп фидеров нагрузки без дополнительных затрат (категория безопасности 1 по EN 954-1).
  • Установка на терминальный модуль TM-P15.



  Область применения

  Модуль PM-D находит применение для мониторинга двух вспомогательных напряжений питания =24 В группы модулей фидеров нагрузки или преобразователей частоты, установленных следом за модулем PM-D. Выходные напряжения модуля PM-D подаются на внутренние шины терминального модуля TM-D.

  Об исчезновении вспомогательных напряжений питания модуль PM-D сигнализирует ведущему устройству сети PROFIBUS или интеллектуальному интерфейсному модулю станции. Дополнительно наличие вспомогательных напряжений питания можно контролировать с помощью встроенных в модуль PM-D светодиодов.

  Поскольку вспомогательные напряжения для цепей обратной связи и управления модулем контроля питания разделены, то по результатам диагностики может быть выполнено отключение всей потенциальной группы.

  Дизайн

  Модуль PM-D устанавливается на терминальный модуль TM-P15.

  Следом за модулем PM-D должен устанавливаться хотя бы один модуль фидера нагрузки или преобразователя частоты.

  Чертеж



  Модуль контроля питания PM-D и терминальный модуль TM-P15

  Технические данные

  	Модуль контроля питания PM-D 3RK1 903-0BA00
  Номинальное напряжение управления Us при температуре до 60 °C	20.4 ... 28 В
  Номинальный ток Ie
  Рекомендуемый ток срабатывания защиты от коротких замыканий	10 А
  Предохранитель	10 А
  Рекомендуемый автоматический выключатель в цепи питания	10 А, характеристика B
  Ток, потребляемый от внутренней шины, не более	10 мА
  Питание:
  модулей фидеров нагрузки	Есть
  модулей преобразователей частоты	Есть
  модулей фидеров нагрузки F-систем	Нет
  модулей преобразователей частоты F-систем	Нет
  твердотельных модулей	Нет
  модулей Ex(i) исполнения	Нет
  Аварийные сообщения	Нет
  Диагностические функции	Есть
  системная ошибка/ ошибка прибора	Красный светодиод "SF"
  мониторинг напряжения питания для бесконтактных силовых модулей U1	Зеленый светодиод "PWR"
  мониторинг напряжения питания обмоток контакторов U2	Зеленый светодиод "CON"
  считывание диагностической информации	Есть
  Сечение подключаемых проводников в мм2
  гибких с наконечниками	1.5
  жестких	2.5
  Габариты (Ш x В x Г) в мм	15 x 195.5 x 117.5
