TIM 4R-IE DNP3

Заказные данные
(1)
Аксессуары
(11)

Коммуникационный модуль TIM 4V-IE DNP3 (Telecontrol Interface Module) обеспечивает поддержку обмена данными между центральным процессором станции S7 и ведущей системой SIMATIC PCS7 TeleControl V7.1 SP2 с использованием открытого коммуникационного протокола DNP3 (Distributed Network Protocol).

Компактный пластиковый корпус формата модулей S7-300. Установка на одну профильную шину с другими модулями S7-300.
Как автономный прибор может подключаться к системам автоматизации SIMATIC S7-400 и SIMATIC S7-400H.
Два встроенных интерфейса RS232/ RS485 для подключения внешних модемов обмена данными через WAN
Гнездо RJ45 для обмена данными через IP сети.
Физическое разделение линий связи, поддержка резервированных каналов, исключение возможности потери данных при повреждении каналов.

Область применения

Рентабельная автоматизация систем водоснабжения/ водоотведения с простой или комплексной структурой.
Управление и мониторинг систем распределения энергии, станций снабжения нефтью, газом и теплом.
Превентивное обслуживание (условный мониторинг) глобально распределенных систем.
Подключение предприятий с базовыми или высокими требованиями к безопасности и надежности.
Использование в гибридных сетях с обменом данными через телефонные сети, беспроводные каналы связи, Ethernet или Интернет.

Дизайн

Модуль TIM 4V-IE DNP3 имеет следующие конструктивные особенности:

Компактный пластиковый корпус формата модулей S7-300.
Два 9-полючных соединителя D типа последовательного интерфейса RS232/ RS485 для подключения к традиционным WAN через модемы соответствующих типов.
Гнездо RJ45 для подключения к Industrial Ethernet или IP сети:
промышленное исполнение, пружинная защелка для надежной фиксации штекера IE FC RJ45 Plug 180.
2-полюсный съемный терминальный блок для подключения внешней цепи питания =24 В.
Диагностические светодиоды на фронтальной панели для индикации состояний модуля и процессов обмена данными.
Простота установки
TIM 3V-IE DNP3 устанавливается на профильную шину S7-300 и подключается к соседнему модулю с помощью включенного в комплект поставки шинного соединителя. В линейке модулей расширения он может занимать любое посадочное место.
Простота установки
TIM 3V-IE DNP3 устанавливается на профильную шину S7-300 и подключается к соседнему модулю с помощью включенного в комплект поставки шинного соединителя. В линейке модулей расширения он может занимать любое посадочное место.
Подключение одной или нескольких станций S7-400 выполняется через интерфейс Ethernet. В этом случае модуль используется как автономный прибор.
Установка в стойки расширения, подключаемые к базовому блоку через интерфейсные модули IM 360/361.
Работа с естественным охлаждением без использования вентиляторов.
Опциональное использование буферной батареи и съемного модуля памяти C-PLUG.

Функции

Обмен данными по открытому протоколу DNP3.
Поддержка резервированного обмена данными через физически разделенные каналы связи. Исключение возможности потери данных в случае повреждения каналов связи.
Исчерпывающий набор диагностических функций с опциями регистрации передаваемых и принимаемых сообщений.
Синхронизация даты и времени с ведущей системы DNP3.
Дистанционное программирование через IP сети.
Опциональное подключение систем автоматизации S7-400/ S7-400H.

Коммуникационный модуль TIM 4R-IE DNP3 оснащен встроенным микропроцессором и оперативной памятью для буферного сохранения до 200,000 сообщений точек данных. Это позволяет исключить возможность потери данных при повреждении каналов связи или отказе партнера по связи.

Диагностика

Инструментальные средства проектирования SINAUT ST7 V5.1 обеспечивают поддержку широкого спектра диагностических и сервисных функций, которые позволяют:

Определять оперативные состояния модуля TIM.
Получать общую диагностическую информацию.
Просматривать содержимое буфера диагностических сообщений модуля TIM.
Определять состояния коммуникационных соединений с удаленными партнерами по связи (например, с SIMATIC PCS7 TeleControl V7.1 SP2).
Определять состояния и уровень загрузки буферной памяти приемопередатчика.
Выполнять мониторинг телеграмм модуля TIM для регистрации трафика данных.

Конфигурирование

Конфигурирование модуля TIM 3V-IE DNP3 выполняется с помощью инструментальных средств проектирования SINAUT ST7 V5.1. Настройка параметров выполняется с помощью программного обеспечения конфигурирования SINAUT в среде HW Config пакета STEP 7 и STEP 7 Netpro.

Интеграция

Через два изолированных интерфейса RS232/ RS485 модуль TIM 4V-IE DNP3 может быть подключен к двум WAN через различные типы коммуникационных приборов:

Модемы выделенных линий для поддержки соединений "точка к точке", "точка - несколько точек" или работы в линейной сетевой структуре.
Конверторы RS 485 для подключения к оптическим линиям связи.
Приборы беспроводной связи различных производителей.

Через интерфейс RJ45 модуль TM 4V-IE DNP3 может подключаться к Ethernet, а также различным видам IP сетей (LAN, IWLAN, DSL, GPRS и т.д.).

Примеры конфигураций

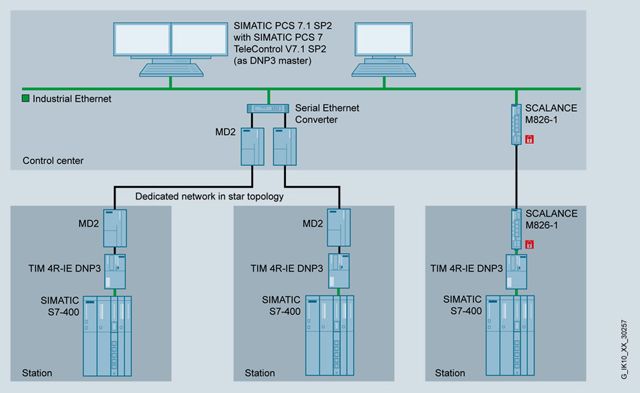

Использование в станции с обменом данными через выделенную линию

Подключение к ведущей станции выполнено через модем MD2, который поддерживает обмен данными через выделенную линию.

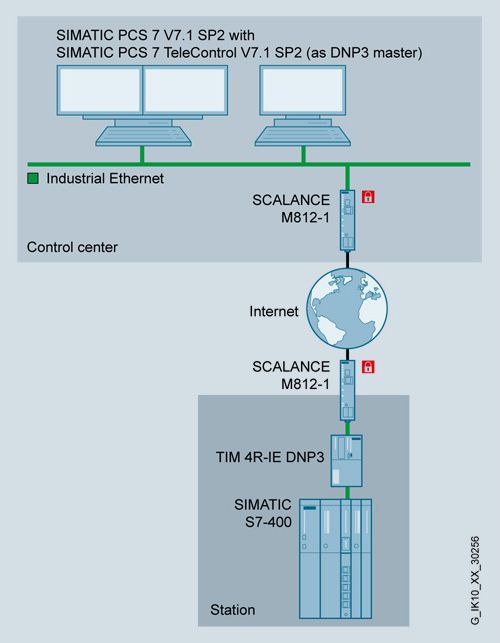

Использование в станции с обменом данными через Интернет

Подключение станции выполнено через Интернет соединение. В этом случае DSL маршрутизаторы должны использоваться и со стороны станции, и со стороны центра управления – предпочтительно в сочетании с модулями SCALANCE S в случае установки защищенных соединений с использованием VPN туннелей.

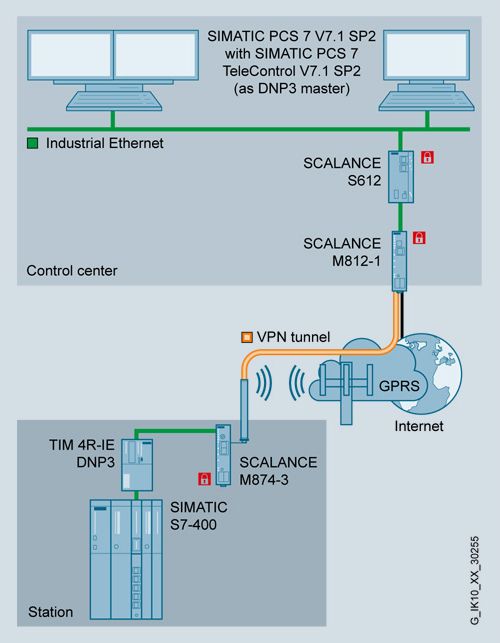

Использование в станции с обменом данными через GSM с поддержкой сервисов GPRS

Станция подключается через GSM с поддержкой сервисов GPRS. При использовании на станции GPRS маршрутизатора MD741-1 и модуля SCALANCE S в центре управления появляется возможность установки VPN соединений между центром управления и GPRS станциями.

Использование в станции с резервированными каналами связи

Модуль TIM 4R-IE DNP3 обеспечивает возможность использования резервированных каналов связи. При повреждении основного канала связи (например, Интернет соединения) производится переключение на резервный канал (например, на WAN).

Особенности

Высокая надежность обмена данными через резервированные каналы связи.
Подключение к ведущим системам DNP3 других производителей с использованием открытого коммуникационного протокола DNP3.
Снижение затрат на обслуживание и командировки за счет использования дистанционного программирования, диагностики и управления через Интернет.
Снижение времени и затрат за счет быстрого и удобного конфигурирования соединений и передаваемых данных с использованием инструментальных средств конфигурирования SINAUT и библиотеки готовых программных блоков.
Надежное резервное копирование наиболее важных данных:
Сохранение точек данных DNP3 (до 200,000 в случае ведущей системы) с отметками времени в памяти модуля TIM в случае потери связи с партнером.

Технические данные

Order number		6NH7803-4BA00-0AA0
Product type designation		TIM 4R-IE DNP3
Transmission rate
Transfer rate
● for Industrial Ethernet		10 ... 100 Mbit/s
● acc. to RS 232		9 600 ... 115 200 bit/s
Interfaces
Number of interfaces acc. to Industrial Ethernet		2
Number of electrical connections
● for external data transmission acc. to RS 232		2
● for power supply		1
Type of electrical connection
● of Industrial Ethernet interface		RJ45 port
● at interface 1 for external data transmission		9 pin Sub-D-connector, RS232 switchable to RS485
● at interface 2 for external data transmission		9-pole D-sub connector, RS232 can be switched to RS485
● for power supply		2-pole plugable terminal block
design of the removable storage C-PLUG		Yes
Supply voltage, current consumption, power loss
Type of voltage of the supply voltage		DC
Supply voltage		24 V
Supply voltage		20.4 ... 28.8 V
Supply voltage external at DC Rated value		24 V
Supply voltage external at DC rated value		20.4 ... 28.8 V
Consumed current
● from backplane bus at DC at 24 V maximum		0.2 A
● from external supply voltage at DC at 24 V maximum		0.17 A
Power loss [W]		4.6 W
Product extension optional Backup battery		Yes
Type of battery		Lithium AA / 3.6 V / 2.3 Ah
Backup current
● typical		100 µA
● maximum		160 µA
Permitted ambient conditions
Ambient temperature
● during operation		0 ... 60 °C
● during storage		-40 ... +70 °C
● during transport		-40 ... +70 °C
Relative humidity at 25 °C without condensation during operation maximum		95 %
Protection class IP		IP20
Design, dimensions and weight
Module format		Compact module S7-300 double width
Width		80 mm
Height		125 mm
Depth		120 mm
Net weight		0.4 kg
Product properties, functions, components general
Number of units
● Note		Number of TIMs per S7‑300 / S7-400: 1
Wire length
● with RS 232 interface maximum		6 m
● with RS 485 interface maximum		30 m
Performance data S7 communication
Number of possible connections for S7 communication
● maximum		5
● with PG connections maximum		2
● with OP connections maximum		1
● Note		only via LAN
Service
● PG/OP communication		Yes
Performance data telecontrol
Suitability for use
● Node station		Yes
● substation		Yes
● TIM control center		Yes
Protocol is supported
● TCP/IP		Yes
● DNP3		Yes
● SINAUT ST1 protocol		No
● SINAUT ST7 protocol		No
● Modbus RTU		Yes
Product function data buffering if connection is aborted		Yes; 200,000 data points with one master
Number of DNP3 masters
● for Ethernet maximum		8
● with RS 232 interface maximum		1
Number of Modbus RTU slaves maximum		1
Configuration software
● required		SINAUT ST7 ES
Storage location of TIM configuration data		on the CPU or TIM
Product functions Time
Product component Hardware real-time clock		Yes
Product feature Hardware real-time clock w. battery backup		Yes
Accuracy of the hardware real-time clock per day maximum		4 s
time synchronization
● from NTP-server		Yes
