Мембранные разделители давления для ячеечной конструкции с гибким капилляром

• Заказные данные
  (3)
• Информационные материалы

  Информационные материалы

  Мембранные разделители давления для ячеечной конструкции

  Чертеж

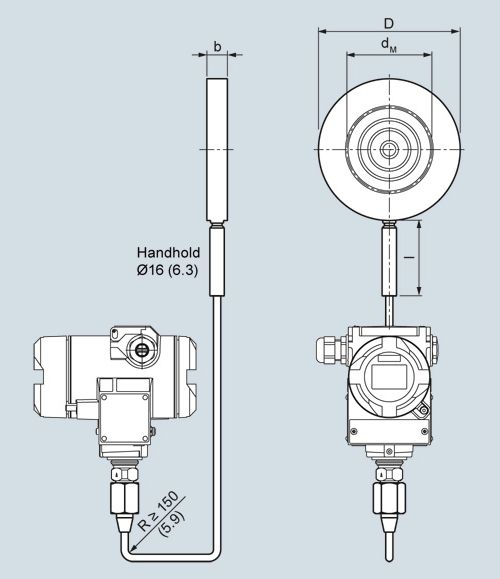

  Мембранные разделители давления ячеечной конструкции (без фланца) с гибким капилляром для соединения с измерительным преобразователем давления SITRANS P, размеры в мм (дюймах)

  Соединение EN 1092-1

  Ном. диам.	Ном. давл.	b	D	dM	l
  		мм	мм	мм	мм
  DN 50	PN 16 ... PN 100	20	102	59	100
  DN 80		20	138	89	100
  DN 100		20	158	89	100
  DN 125		22	188	124	100





  Соединение по ASME B16.5

  Ном. диам.	Ном. давл.	b	D	dM	I
  		мм (дюймы)	мм (дюймы)	мм (дюймы)	мм (дюймы)
  2 дюйма	150 ... 2500	20	100	59	100
  		(0.79)	(3.94)	(2.32)	(3.94)
  3 дюйма		20	134	89	100
  		(0.79)	(5.28)	(2.32)	(3.94)
  4 дюйма		20	158	89	100
  		(0.79)	(6.22)	(2.32)	(3.94)
  5 дюймов		22	186	124	100
  		(0.87)	(7.32)	(4.88)	(3.94)





  d: Внутренний диаметр уплотнения по EN 1092-1 / ASME B16.5

  d_M: Эффективный диаметр мембраны

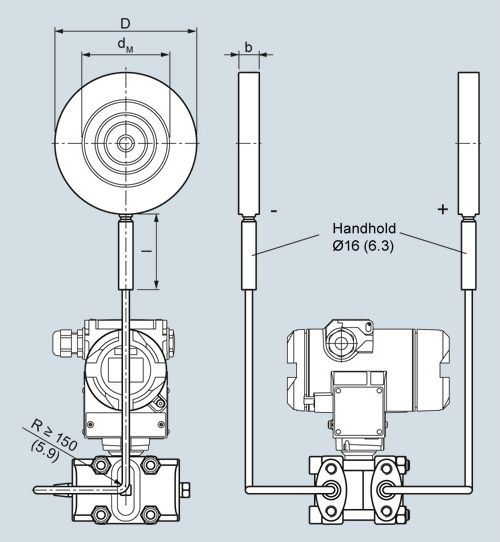

  Мембранные разделители давления ячеечной конструкции (без фланца) с гибким капилляром для соединения с измерительным преобразователем абсолютного и дифференциального давления и расхода SITRANS P, размеры в мм (дюймах)

  Соединение по EN 1092-1

  Ном. диам.	Ном. давл.	b	D	dM	l
  		мм	мм	мм	мм
  DN 50	PN 16 ... PN 100	20	102	59	100
  DN 80		20	138	89	100
  DN 100		20	158	89	100
  DN 125		22	188	124	100





  Соединение по ASME B16.5

  Ном. диам.	Ном. давл.	b	D	dM	I
  		мм (дюймы)	мм (дюймы)	мм (дюймы)	мм (дюймы)
  2 дюйма	150 ... 2500	20	100	59	100
  		(0.79)	(3.94)	(2.32)	(3.94)
  3 дюйма		20	134	89	100
  		(0.79)	(5.28)	(2.32)	(3.94)
  4 дюйма		20	158	89	100
  		(0.79)	(6.22)	(2.32)	(3.94)
  5 дюйма		22	186	124	100
  		(0.87)	(7.32)	(4.88)	(3.94)





  d: Внутренний диаметр уплотнения по EN 1092-1 / ASME B16.5

  d_M: Эффективный диаметр мембраны

  Технические данные

  Мембранные разделители давления ячеечной конструкции
  Номинальный диаметр	Номинальное давление
  DN 50	PN 16 ... PN 100
  DN 80	PN 16 ... PN 100
  DN 100	PN 16 ... PN 100
  DN 125	PN 16 ... PN 100
  2 дюйма	Класс 150 ... класс 2500
  3 дюйма	Класс 150 ... класс 2500
  4 дюйма	Класс 150 ... класс 2500
  5 дюймов	Класс 150 ... класс 2500
  Уплотнительная поверхность
  Для нержавеющей стали, мат. No. 1.4404/316L	По EN 1092‑1, форма B1 или ASME B16.5 RF 125 … 250 AA
  Для других материалов	По EN 1092‑1, форма B2 или ASME B16.5 RFSF
  Материалы
  Основной корпус	Нержавеющая сталь, мат. No. 1.4404/316L
  Части, соприкасающиеся с измеряемым веществом	Нержавеющая сталь, мат. No. 1.4404/316L
  	Без покрытия
  	Покрытие из PTFE ( для разрежения по запросу)
  	Покрытие ECTFE ( для разрежения по запросу)
  	Покрытие из PFA (для разрежения по запросу)
  	Монель 400, мат. No. 2.4360
  	Hastelloy C276, мат. No. 2.4819
  	Hastelloy C4, мат. No. 2.4610
  	Тантал
  Капилляр	Нержавеющая сталь, мат. No. 1.4571/316Ti
  Защитный корпус	Спиральный гибкий шланг из нержавеющей стали, мат. No. 1.4404/316L
  Материал для уплотнения на подключении к процессу
  Для измерительных преобразователей давления и абсолютного давления, а так же для эксплуатации в средах с низким давлением	Медь
  Для других областей применения	Витон
  Максимальное давление	См.выше, а так же см. технические характеристики измерительных преобразователей давления
  Длина тубуса	Без тубуса в стандартном исполнении (тубус доступен по запросу)
  Капилляр
  Длина	Макс. 10 м, большие размеры по запросу
  Внутренний диаметр	2 мм
  Минимальный радиус закругления	150 мм
  Наполнительная жидкость	Силиконовое масло M5
  	Силиконовое масло M50
  	Высокотемпературное масло
  	Фтороуглеродное масло (для измерения O2)
  	Растительное масло (зарегистрировано FDA)
  	Глицерин - вода (не подходит для диапазона низкого давления)
  Допустимая температура окружающей среды	В зависимости от измерительного преобразователя давления и наполнительной жидкости разделителя давления. Более подробная информация доступна в технических характеристиках измерительных преобразователей давления и в разделе "Технические характеристики наполнительной жидкости" во вводном описании разделителей давления.
  Масса	Приблиз. 4 кг
  Сертификаты и допуски
  Классификация согласно Директиве ЕС по оборудованию, работающему под давлением, (DGRL 97/23/EC)	Для газов флюидной группы 1 и жидкостей флюидной группы 1; соответствует требованиям статьи 3, параграфу 3 (надлежащая инженерная практика)
