Управляемый коммутатор SCALANCE X-300PoE

• Заказные данные
  (1)
• Аксессуары
  (37)
• Информационные материалы

  Информационные материалы

  • Компактный управляемый коммутатор SCALANCE X-300PoE для построения электрических и/ или оптических сетей Industrial Ethernet с линейной, звездообразной и кольцевой топологией и скоростью обмена данными 10/100/1000 Мбит/с.
  • Четыре встроенных электрических порта с питанием через Ethernet (PoE) и два слота для установки 2-портовых конвертирующих модулей.
  • Встроенный менеджер резервирования для скоростного реконфигурирования кольцевых структур гигабитного (SCALANCE X-300, SCALANCE X-400) и Fast Ethernet (SCALANCE X-300, SCALANCE X-200).
  • Поддержка целого ряда IT стандартов, позволяющая выполнять простую интеграцию промышленных сетей в существующие корпоративные сети, поддержка виртуальных сетей (VLAN).
  • Поддержка стандартных процедур резервирования (Rapid Spanning Tree Protocol) в офисных сетях.
  • Поддержка PROFINET диагностики, SNMP доступа, встроенный web сервер и автоматическая рассылка e-mail сообщений для выполнения дистанционной диагностики и сигнализации через сеть.

  Область применения

  Коммутаторы SCALANCE X-300 позволяют создавать коммутируемые сети полевого уровня и уровня управления, отличающиеся высокой надежностью, поддержкой широкого набора диагностических функций и высокой скорости обмена данными. Коммутатор SCALANCE X308-2M PoE обеспечивает поддержку питания через Ethernet подключенных к нему приборов через кабель связи. Например, точек доступа SCALANCE W, IP камер и телефонов и т.д. Корпус коммутатора имеет степень защиты IP20 и ориентирован на эксплуатацию в шкафах управления.

  В основном SCALANCE X308-2M PoE находит применение для построения высокопроизводительных производственных сетей, интегрируемых в корпоративные сети.

  Версия

  Гигабитный коммутатор

  SCALANCE X308-2M PoE (Power over Ethernet - питание через Ethernet)

  • Построение электрических и/ или оптических сетей с линейной, звездообразной или кольцевой топологией:
    • четыре встроенных электрических порта гигабитного Ethernet с поддержкой функций PoE и два слота для установки любых 2-портовых конвертирующих модулей (смотри "Конвертирующие модули для SCALANCE X-300")
  • Звездообразное подключение приборов и сетей к сети заводского уровня (обеспечивается поддержка резервированных подключений).

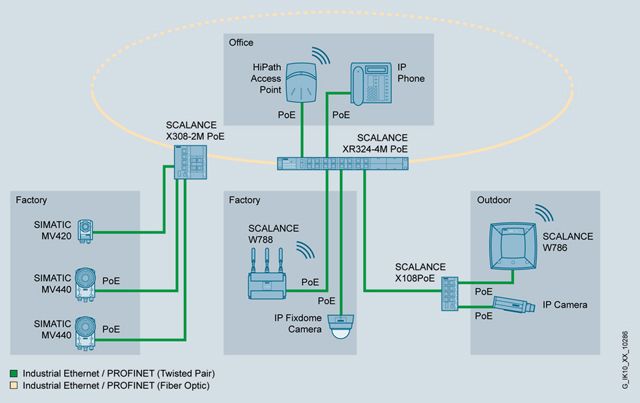

  Использование коммутаторов PoE для подключения терминальных устройств к сети и их питания

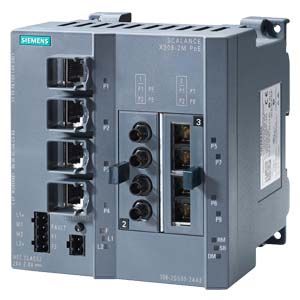

  Дизайн

  Коммутаторы Industrial Ethernet серии SCALANCE X-300 выпускаются в металлических корпусах, которые могут устанавливаться на стандартную профильную шину DIN или на профильную шину S7-300. Допускается также выполнять настенный монтаж коммутатора. Высота и глубина корпуса совпадает с соответствующими размерами модулей контроллера S7-300, поэтому коммутатор может устанавливаться на одной профильной шине с компонентами этого контроллера.

  Коммутатор оснащен:

  • 4-полюсным терминальным блоком для подключения резервированных цепей питания (2 x =24 В).
  • Набором светодиодных индикаторов (питание, состояние системы связи, обмен данными, наличие ошибок в работе модуля, менеджер резервирования, менеджер резервированной работы коммутаторов).
  • 2-полюсным терминальным блоком для подключения внешней цепи изолированного сигнального контакта.
  • Кнопкой SELECT/SET для настройки режимов срабатывания сигнального контакта.
  • Слотом с тыльной стороны корпуса для установки модуля памяти C-PLUG.
  • Четырьмя встроенными электрическими портами гигабитного Ethernet с поддержкой функций PoE и двумя слотами для установки 2-портовых конвертирующих модулей.

  Функции

  • Поддержка функций питания через Ethernet (PoE) в соответствии с IEEE 802.3at тип 1 (соответствует IEEE 802.3af).
  • Увеличение производительности сети;
    фильтрация данных на основе Ethernet (MAC) адресов сетевых терминалов, локальные данные остаются на локальном уровне, через коммутатор проходят только телеграммы, адресованные в другие подсети.
  • Простое построение и расширение сети;
    коммутатор сохраняет данные, получаемые из своих портов, и пересылает их по адресам назначения. Обнаруженные коллизии (метод CSMA/CD) ограничиваются соответствующим портом и не распространяются на сеть.
  • Ограничение ошибок передачи данных в связанные подсети;
    коммутаторы SCALANCE X-300 пропускают только пакеты данных с корректными контрольными суммами (CRC).
  • Интеграция существующих 10 Мбит/с подсетей в сети Fast Ethernet со скоростью обмена данными 100 Мбит/с;
    для каждого электрического порта коммутатора поддерживаются функции обнаружения подключенного кабеля и его автокроссировки, автоматического определения скорости обмена данными (10, 100 или 1000 Мбит/с) и автоматической настройки на эту скорость, дуплексного или полудуплексного режима работы.
  • Высокопроизводительные гигабитные соединения;
    коммутатор SCALANCE X-300 PoE может иметь до 8 гигабитных Ethernet портов для соединения коммутаторов между собой и другими гигабитными Ethernet компонентами (например, с коммутаторами серии SCALANCE X-400).
  • Встроенный менеджер резервирования для скоростного реконфигурирования кольцевых сетей Fast Ethernet и гигабитного Ethernet. Скорость обмена данными в кольцах с коммутаторами SCALANCE X-300 и X-400 может достигать 1000 Мбит/с. В кольцах с коммутаторами SCALANCE X-300, SCALANCE X-200 или OSM/ESM скорость обмена данными не может превышать 100 Мбит/с.
  • Скоростное включение резерва;
    несколько кольцевых сетей может объединяться в единую резервированную коммуникационную систему. Соединение таких колец может выполняться через коммутаторы SCALANCE X-300, поддерживающие функции включения резервных каналов связи. Два коммутатора X-300 одного кольца настраиваются на работу в резервированной системе связи в режиме ведущего и ведомого сетевого устройства. Через эти коммутаторы выполняется соединение двумя линиями с другим кольцом. В этих линиях допускается использование скорости обмена данными 1000 Мбит/с.
  • Резервированное подключение к корпоративным сетям;
    коммутаторы SCALANCE X-300 обеспечивают поддержку стандартных процедур резервирования STP (Spanning Tree Protocol) и RSTP (Rapid Spanning Tree Protocol). Это позволяет выполнять резервированное подключение подсетей к корпоративным сетям более высокого уровня и обеспечивать время реконфигурирования сети порядка нескольких секунд.
  • Поддержка виртуальных сетей (VLAN);
    в сетях Industrial Ethernet с быстро растущим количеством пользователей физически существующая сеть может разделяться на несколько виртуальных сетей.
  • Ограничение нагрузки при использовании широковещательных протоколов (например, передачи видео изображений);
    на основе учета источников и приемников широковещательных сообщений (IGMP Snooping, IGMP Querier) коммутаторы SCALANCE X-300 способны фильтровать широковещательные пакеты данных и за счет этого снижать нагрузку на сеть.
  • Настройка портов на подключение терминалов, поддерживающих функции идентификации по IEEE 802.1x.
    Функции идентификации поддерживаются сервером RADIUS, который конфигурируется соответствующим образом и который должен быть доступен через сеть.
  • Поддержка DHCP опций 82, 66, 67 (Dynamic Host Configuration Protocol);
    позволяет назначать IP адреса терминала в зависимости от номера коммутируемого порта. IP адреса назначаются с помощью DHCP сервера, который сконфигурирован соответствующим образом и который должен быть доступен через сеть.
  • Поддержка списка контроля доступа (Access Control List - ACL);
    при активации этой функции через порт передаются только телеграммы станций, включенных в список контроля доступа. Все подключенные станции могут быть автоматически включены в список контроля доступа.
  • Syslog;
    Syslog по RFC 3164 находит применение в IP сети для передачи коротких незакодированных текстовых сообщений через UDP. Для выполнения этих функций необходим стандартный Syslog сервер, который сконфигурирован соответствующим образом и который должен быть доступен через сеть.
  • Синхронизация времени;
    диагностические сообщения (регистрируемые данные, сообщения электронной почты) снабжаются отметками даты и времени. Локальные времена различных сетевых устройств могут синхронизироваться через сеть с помощью передатчиков сигналов точного времени SICLOCK или SNTP.
  • Быстрая замена вышедших из строя приборов за счет сохранения параметров настройки в съемном модуле памяти C-PLUG.

  Управление сетью

  Управление сетью включает поддержку следующего ряда функций:

  • Парольный доступ администратора (чтение и запись данных) и пользователя (только чтение).
  • Считывание информации о версии и состоянии.
  • Установка сигналов, маски резервирования, адресов.
  • Выбор параметров фиксированной настройки портов (скорость обмена данными, дуплексный/ полудуплексный режим работы).
  • Установка параметров виртуальных сетей (VLAN) и обслуживания широковещательных сообщений.
  • Настройка параметров резервированных соединений в резервированных кольцевых структурах.
  • Установка параметров RST (Rapid Spanning Tree).
  • Настройка параметров функций Web управления.
  • Защита
    • порты могут включаться и отключаться;
    • идентификация по IEEE 802.1x;
    • поддержка списка контроля доступа (ACL).
  • Настройка параметров управления пользователями с помощью SNMP V1, V2c, V3.
  • Вывод статистической информации.
  • Диагностика трафика передачи данных с использованием "зеркального" порта и типовых сетевых анализаторов.
  • Загрузка новых версий операционной системы или параметров настройки через сеть с TFTP сервера.
  • Сохранение параметров настройки или регистрационной таблицы в TFTP сервере с передачей данных через сеть.

  При появлении отказов в сети коммутатор SCALANCE X-300 способен посылать сообщение об ошибке (traps) в систему управления сетью или отправлять сообщение по каналам электронной почты по заранее определенным адресам.

  Дистанционный мониторинг (RMON):
  Коммутаторы SCALANCE X-300 способны накапливать статистическую информацию в соответствии с требованиями RMON групп 1 ... 4. Это позволяет, например, накапливать статистику по отказам для каждого порта. Данная информация может считываться системами Web управления и передаваться в инструментальные средства обработки статистической информации.

  Особенности



  • Неограниченная гибкость для расширения (например, при увеличении терминалов) или преобразования (например, при переходе с электрических на оптические каналы связи) сети, снижение затрат на запасные части для модульных коммутаторов.
  • Снижение затрат на блоки и кабели питания за счет использования питания через Ethernet.
  • Высокая надежность и удобство эксплуатации:
    • использование резервированных цепей питания;
    • использование резервированных кольцевых структур с оптическими или электрическими каналами связи,  встроенный менеджер резервирования, поддержка функций резервирования коммутаторов и протокола RSTP;
    • сохранение параметров настройки в съемном модуле памяти C-PLUG, замена коммутатора без его повторного конфигурирования;
    • очень быстрое реконфигурирование поврежденной сети.
  • Надежная фиксация подключаемых кабелей в портах RJ45.
  • Защита сделанных инвестиций за счет интеграции коммутаторов в систему управления сетью на основе стандартного SNMP доступа.
  • Снижение времени разработки, выполнения пуско-наладочных работ и обслуживания системы за счет использования инструментальных средств конфигурирования и диагностики пакета STEP 7.
  • Отсутствие вращающихся частей, снижение затрат на обслуживание.
  • Простая адаптация к различным сетевым структурам и снижение монтажных объемов за счет использования модульного расширения.

  Технические данные

  Заказной номер	6GK5308-2QG00-2AA2
  Тип	SCALANCE X308-2M PoE
  Скорость обмена данными
  Скорость обмена данными 1	10 Мбит/с
  Скорость обмена данными 2	100 Мбит/с
  Скорость обмена данными 3	1 000 Мбит/с
  Интерфейсы
  Максимальное количество электрических/ оптических портов Industrial Ethernet	8
  Количество электрических соединителей:
  для подключения сетевых компонентов и терминалов	4x RJ45
  для подключения сетевых компонентов и терминалов с питанием через Ethernet	4x RJ45
  для подключения внешней цепи сигнального контакта	1 х 2-полюсный терминальный блок
  для подключения конвертирующих модулей	2
  для подключения основной и резервной цепи питания	1 х 4-полюсный терминальный блок
  Количество и тип оптических портов:
  100 Мбит/с	До 4, зависит от состава используемых конвертирующих модулей
  1000 Мбит/с	До 4, зависит от состава используемых конвертирующих модулей
  Слот для установки модуля памяти C-Plug	Есть
  Сигнальный контакт
  Номинальное рабочее напряжение	=24 В
  Максимальный рабочий ток	0.1 A
  Питание
  Внешнее напряжение питания:
  номинальное значение	=24 В
  допустимый диапазон отклонений	18 ... 32 В
  Потребляемый ток, не более	0.7 A
  Встроенный предохранитель в цепи питания	Есть
  Тип предохранителя	F 3A / 32V
  Потребляемая мощность при =24 В	16.6 Вт
  Условия эксплуатации, хранения и транспортировки
  Диапазон температур:
  рабочий	-40 … +70 °C
  хранения и транспортировки	-40 … +70 °C
  Замечание	При использовании конвертирующих модулей SFP верхняя граница диапазона рабочих температур снижается до +60 °C. При вертикальной установке эта граница равна +50 °C
  Относительная влажность при 25 °C, не более	95 %, без появления конденсата
  Степень защиты	IP 20
  Конструкция
  Тип корпуса	Компактный
  Габариты (Ш х В х Г) в мм	120 х 125 х 124
  Масса	1.4 кг
  Варианты монтажа:
  в 19" стойку управления	Нет
  на 35 мм профильную шину DIN	Есть
  настенный монтаж	Есть
  на профильную шину S7-300	Есть
  Замечание	При использовании конвертирующих модулей SFP допускается только горизонтальная установка. В морских системах установка на 35 мм профильную шину DIN запрещена
  Каскадирование коммутаторов
  Количество коммутаторов в кольцевых структурах с временем реконфигурирования менее 0.3 с, не более	50
  Количество коммутаторов в звездообразной структуре	Любое (ограничивается только допустимым временем распространения сигнала)
  Функции конфигурирования/ управления
  Функции:
  интерфейс командной строки (CLI)	Есть
  Web-управление	Есть
  поддержка MIB	Есть
  TRAPS через e-mail	Есть
  конфигурирование в среде STEP 7	Есть
  RMON	Есть
  SMTP сервер	Есть
  "зеркальный" порт	Есть
  CoS	Есть
  поддержка режима IRT в PROFINET IO
  PROFINET IO диагностика	Есть
  Поддерживаемые протоколы
  Telnet	Есть
  HTTP	Есть
  HTTPS	Есть
  TFTP	Есть
  FTP	Есть
  BOOTP	Есть
  SNMP v1	Есть
  SNMP v2	Есть
  SNMP v3	Есть
  IGMP (snooping/querier)	Есть
  GMRP	Есть
  DCP	Есть
  LLDP	Есть
  Диагностика
  Функции:
  диагностика портов	Есть
  статистика по размеру пакетов данных	Есть
  статистика по типу пакетов данных	Есть
  статистика по ошибкам	Есть
  SysLog	Есть
  VLAN
  Функции:
  VLAN  на базе портов	Есть
  динамические VLAN	Есть
  Максимальное количество VLAN	255
  Максимальное количество динамических VLAN	255
  Поддержка протокола GVRP	Есть
  DHCP
  Функции:
  DHCP клиент	Есть
  DHCP опция 82	Есть
  DHCP опция 66	Есть
  DHCP опция 67	Есть
  Резервирование
  Функции:
  работа в кольцевой сети	Есть
  менеджер резервирования	Есть
  резервирование коммутаторов	Есть
  процедура резервирования HSR	Есть
  процедура резервирования MRP	Есть
  процедура резервирования RSTP	Есть
  пассивное прослушивание	Есть
  Поддерживаемые протоколы
  STP/RSTP	Есть
  RSTP с поддержкой больших сетей	Есть
  LACP	Есть
  Защита данных
  Функции:
  список контроля доступа на базе портов/ MAC адресов	Есть
  IEEE 802.1x (Radius)	Есть
  ограничитель транслируемых/ широковещательных/ однонаправленных сообщений	Есть
  блокировка транслируемых сообщений	Есть
  Поддержка протокола SSH	Есть
  Синхронизация времени
  Функции:
  поддержка SICLOCK	Есть
  Поддерживаемые протоколы:
  NTP	Нет
  SNTP	Есть
  Стандарты, одобрения, сертификаты
  Стандарты:
  электромагнитной совместимости
  FM	FM3611: класс 1, раздел 2, группа A, B, C, D/ T4, класс 1, зона 2, группа IIC, T4
  для Ex зон	EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
  безопасности по CSA и UL	UL 60950-1, CSA C22.2 № 60950-1
  для Ex зон по CSA и UL	UL 1604 и UL 2279-15 (размещение в опасных зонах), CSA C22.2 № 213-M1987, класс 1/ раздел 2/ группа A, B, C, D/ T4, класс 1/ зона 2/ группа IIC / T4
  для генерируемых помех	EN 61000-6-4
  для стойкости к шумам	EN 61000-6-2
  Сертификаты соответствия:	EN 61000-6-2, EN 61000-6-4
  марка CE	Есть
  C-Tick	Есть
  Морские сертификаты:
  American Bureau of Shipping Europe Ltd. (ABS)
  Bureau Veritas (BV)
  Det Norske Veritas (DNV)
  Germanischer Lloyd (GL)
  Lloyds Register of Shipping (LRS)
  Nippon Kaiji Kyokai (NK)
  Аксессуары
  Расширение: опциональный модуль C-Plug







  Дальнейшая информация

  Для выбора коммутаторов Industrial Ethernet и конфигурирования их модульных вариантов можно воспользоваться инструментальными средствами Switch Selection Tool:

  http://support.automation.siemens.com/WW/view/de/39134641
