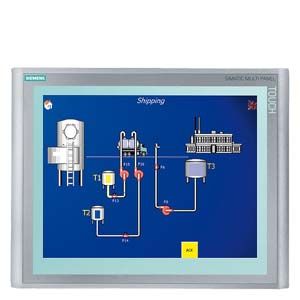

MP 377 15

Идеально для использования в нефтяной и газовой промышленности:
- Сертификация в соответствии с ATEX для Zone 2/22, UL Haz. Loc.,
- FM Class I, Div.2
- Яркий, читаемый при дневном свете дисплей
- Прочная передняя поверхность для применения в промышденных условиях
- Декоративная мембрана для защиты от ультрафиолетовых лучей
- Высокая степень защиты
- Может быть использован для установки вне помещений при температурах окружающей среды от -20 °C до +55 °C вместе с опционным устройством TEK в обогреваемом шкафу управления
Идеально для использования в судостроении:
- Различные морские сертификаты (доступны в ближайшем будущем)
- Настраиваемая в пределах 100% яркость дисплея, локально и централизовано
- Установка консоли без специальных ограничений
- Высококонтрастный дисплей с широким углом обзора
- Доступна версия с черной монтажной рамкой
Характеристики:
- Читаемый при дневном освещении, яркий, с регулируемой яркостью ЖК дисплей
- Защита от струй воды (IP66)
- Прочный алюминиевый корпус, устойчивый к ударам и ультрафиолетовым лучам
- Емкостной сенсорный экран со стеклом толщиной 3 мм для промышленных условий применения
- Работа с сенсорным дисплеем в перчатках
- Применение в расширенном диапазоне температур (опции)
- Сертификаты ATEX Zone 2/22, FM Class I, Div. 2, UL Haz. Loc.
- Морские сертификаты (доступны в ближайшем будущем)
- Без вентиляторов

Область применения

Панель имеет читаемый при дневном освещении с регулиремой яркостью дисплей, делающий ее предпочтительной для использования в шкафах управления на технологическом оборудовании (нефтяная и газовая отрасль), на кораблях (судостроение) и других открытых областях вне помещений с опцией TEK (Temperature Extension Kit). Необходимые сертификаты для судостроения будут доступны в ближайшем будущем.

Дизайн

Панель "MP 377 15" Touch daylight readable" имеет алюминиевый корпус защищающий ее от ударов, и прочный дисплей устойчивый к царапинам и от воздействия агрессивных химических веществ.

Сенсорное управление использует емкостную технологию и 3-мм пластину из прочного стекла защищающую дисплей от влажности, тепла и грязи в промышленных условиях без дополнительных мембран.

Прозрачная декоративная мембрана из на онове полиэфирного пластика имеет защиту от ультрафиолетовых лучей и защищает дисплей от пожелтения и хрупкости.

Светодиодная подсветка и дисплей с регулируемой яркостью разаработан с использованием трансфлективную технологию, что позволяет использовать дисплей при ярком внешнем освещении. Светодиодная подсветка регулируется с использованием ползунка на дисплее или централизованно через контроллер. Регулировка яркости имеет кривую изменения яркости эргономически оптимально настроенную для глаза человека.

Панель основана на проверенной в работе электронике панели MP 377 с функциональностью WinCC flexible и аналогичными интерфейсами. Общий механический дизайн подготовлен для хорошей конвекции и температурного баланса, для долговременной работы без обслуживания, для встраивания на кораблях, и других транспортных устройствах с повышенными ударными и вибрационными нагрузками.

Особенности

Панель для установки как внутри, так и вне помещений
Очень легкое чтение дисплея в различных условиях
Эргономичная функция регулировки яркости для оптимального чтения
Может быть соединен с централизованным управляющим устройством яркости (через ПЛК)
Функции HMI аналогичные базовой панели, не рребуется дополнительного обучения
Может быть использован в расширенном диапазоне температур при установке в шкафу управления с опцией TEK (Temperature Extension Kit)

Технические данные

Multi Panels	MP 377 15" Touch daylight readable
Общие характеристики
Дисплей	15" TFT, transflective
Яркость	макс. 560 cd/m2
Контраст	typ. 700:1
Угол обзора экрана	160°
Разрешение	1024 x 768
Среднее время наработки на отказ MTBF подсветки дисплея (при 25°C)	50,000 часов светодиодной подсветки, регулируемая яркость с впределах 0...100%
Управление	Сенсорное, емкостной сенсор
Блок питания	24 В пост.тока, typ. 1.5 A
Особенности	Читаемый при дневном освещении дисплей
Передняя поверхность
Материал	Алюминий, Autotex XE, стекло
Поверхность	Покрытый порошком алюминий, декоративная мембрана на основе полиэфирного пластика, стекло (Mohs 7)
Уплотнения устройства	HC / EPDM 4x4
Внешние условия
Степень защиты	Спереди IP66, сзади IP20
Температура внешней среды во время эксплуатации	от 0°C до +50°C, restocking time >= 3 min
Относительная влажность	от 10% до 90%, без конденсации
Вибрация	IEC 60068, Part 2–6 (sine), постоянное ускорение 1 g
Удар	IEC 60068, Part 2–29, 15 g пиковое значение, 11 мс
Условия транспотрировки и хранения	IEC 60721-3-2, Class 2M2
Температура транспотрировки и хранения	от -40°C до +80°C
Разрешения	CE, cULus, C-Tick, ATEX Zone 2/22, UL haz. loc., FM Class I, Div. 2, сертификаты для судостроения будут в ближайшем будущем
Секторы промышленности	Нефть и газ, судостроение, установка вне помещений
Возможность подключения SIMATIC PC	Multi Panels
Программное обеспечение HMI
Программное обеспечение для разработки HMI	WinCC flexible 2008, SP1 с дополнениями
Программное обеспечение HMI Runtime
Особенности	Монтаж под углом наклона до 90°, установка в вырез такой же как для MP 377 15" Touch (Ш x В)
Размеры
Внешние размеры (Ш x В x Г в мм)	400 мм x 315.5 мм x 106 мм
Инсталляционный размер (Ш x В x Г в мм)	365.6 мм x 287 мм x 100 мм
Вес	4.6 кГ

Дальнейшая информация

Опции заказной модификации

Интеграция в заказную полностью готовую для использования операторскую панель
Заказной дизайн

Оценка стоимости

Специалисты SIMATIC HMI определят модификацию продукта точно в соответствии с требованиями заказчика.

Оценка стоимости учитывает:

Разовые затраты
Затраты на опытный образец
Цена стандартного устройства
и граничные условия в форме соглашения по продукту (например минимальное количество).

Определенное таким образом устройство может быть легко заказано с помощью этого соглашения и присвоенного изделию заказного номера.
