CP 343-1 BACnet

• Заказные данные
  (10)
• Аксессуары
  (10)
• Информационные материалы

  Информационные материалы



  BACnet (Building Automation and Control Networks) - это коммуникационный протокол сетевого обмена данными в системах автоматизации зданий, разработанный фирмой ASHRAE (American Society of Heating, Refrigeration and Air Conditioning Engineers Inc.). Он отвечает требованиям стандартов ANSI, CEN и ISO и находит применение на уровнях управления и автоматизации зданий.

  • Коммуникационный процессор CP 343-1 BACnet предназначен для подключения контроллера SIMATIC S7-300 к сети Industrial Ethernet и организации обмена данными с системами других производителей, поддерживающих протокол BACnet.
  • 2 x RJ45, 10/100 Мбит/с, дуплексный/ полудуплексный режим работы, автоматическое определение и автоматическая настройка на скорость обмена данными в сети, автоматическая кроссировка подключаемых кабелей.
  • Встроенный 2-канальный коммутатор Industrial Ethernet.
  • Коммуникационные функции:
    • Открытый обмен данными (SEND/RECEIVE).
    • PG/OP функции связи (TCP/IP).
    • S7 функции связи (сервер).
    • BACnet функции связи на основе TCP/IP, BACnet сервер по EN 16484, часть 5.
  • Диагностика с помощью STEP 7
  • Интеграция в систему управления сетью на основе SNMP V1 MIB-II.

  Область применения

  Коммуникационный процессор CP 343-1 BACnet предназначен для подключения SIMATIC S7-300 к сети Industrial Ethernet и интеграции контроллера в системы BACnet.

  CP 343-1 BACnet позволяет получать дополнительные коммуникационные соединения, оснащен встроенным коммуникационным процессором и выполняет автономное управление обменом данными, разгружая от этих задач центральный процессор контроллера.

  CP 343-1 BACnet позволяет поддерживать обмен данными между контроллером S7-300 и:

  • Компьютерами/ программатором.
  • Приборами человеко-машинного интерфейса.
  • Системами автоматизации SIMATIC S5/ S7/ C7/ WinAC.

  Области применения:

  • Системы автоматизации зданий
  • HVAC (heating, ventilation and air conditioning - отопление, вентиляция и кондиционирование воздуха) системы с использованием программируемых контроллеров на уровне автоматизации.
  • Промышленные системы.
  • Аэропорты.
  • Туннели.
  • Системы Totally Integrated Automation (TIA).
  • Системы Totally Integrated Power (TIP).

  Дизайн

  Коммуникационный процессор CP 343-1 BACnet характеризуется следующими показателями:

  • Компактная конструкция
    прочный пластиковый корпус формата модулей S7-300 шириной 40 мм, на котором расположены:
    • Два гнезда RJ45 для подключения к Industrial Ethernet/BACnet;
      промышленное исполнение, надежная фиксация штекера в гнезде. Подключение кабелей с помощью штекеров IE FC RJ45 Plug 145/180;
      автоматическое определение и автоматическая настройка на скорость обмена данными в сети;
    • Съемный 2-полюсный терминальный блок для подключения цепи питания =24 В.
    • Диагностические светодиоды индикации коммуникационных состояний каждого порта.
  • Простота установки
    CP 343-1 BACnet монтируется на профильную шину S7-300 и подключается к предшествующему модулю с помощью включенного в комплект поставки шинного соединителя. Он может занимать любое посадочное место в монтажной стойке базового блока или в стойке расширения, подключаемой через интерфейсные модули IM 360/361.
  • Работа с естественным охлаждением без использования буферных батарей.
  • Замена модуля без повторного конфигурирования в случае сохранения параметров настройки в съемном модуле памяти C-PLUG.

  Функции

  CP 343-1 BACnet выполняет автономное управление обменом данными через Industrial Ethernet с поддержкой протокола BACnet. Он оснащен встроенным микропроцессором и имеет предварительно установленный MAC адрес.

  Поддержка протокола (DHCP - dynamic host configuration protocol) позволяет выполнять установку IP адреса с центрального DHCP сервера.

  CP 343-1 BACnet способен выполнять одновременную поддержку перечисленных ниже протоколов:

  • PG/OP функции связи
    позволяют выполнять доступ к данным контроллера со стороны систем человеко-машинного интерфейса и выполнять дистанционное программирование через сеть.
    • S7 роутинг
      для дистанционного программирования сетевых S7 станций подключенных к Industrial Ethernet или связанным с этой сетью.
  • S7 функции связи.
  • Открытый обмен данными (SEND/RECEIVE).
  • Широковещательные сообщения, адресованные большому количеству станций.
  • Обмен данными без использования процедур RFC 1006.
  • BACnet функции связи на основе транспортного протокола TCP/IP, BACnet сервер по EN 16484, часть 5.

  Siemens объединяет свои системы автоматизации зданий DESIGO с программируемыми контроллерами SIMATIC S7. Система DESIGO S7 представлена двумя новыми мощными пакетами для автоматизации зданий:

  • Building Solution
  • Building Integration

  Они позволяют создавать проекты систем автоматизации зданий с использованием программируемых контроллеров на уровне автоматизации.

  Пакет DESIGO S7 Building Solution позволяет использовать контроллеры SIMATIC S7 с системами DESIGO (системы управления для автоматизации зданий). Для разработки проектов используется библиотека S7-HVAC (Heating, Ventilation and Air Conditioning - отопление, вентиляция и кондиционирование воздуха), которая базируется на библиотеке DESIGO PX. Связь с системами DESIGO осуществляется через BACnet.

  Пакет DESIGO S7 Building Integration, позволяет интегрировать существующие компоненты SIMATIC S7 (без библиотеки HVAC) в системы DESIGO на основе коммуникационного обмена данными через BACnet.

  BACnet функции связи

  Обмен данными базируется на использовании транспортного протокола TCP/IP и сервера BACnet по EN 16484, часть 5. CP 343-1 BACnet выполняет автономное управление обменом данными, разгружая от этих задач центральный процессор контроллера. CP 343-1 BACnet обеспечивает опциональную поддержку:

  • BACnet функций связи для любого программного обеспечения SIMATIC с передачей данных систем автоматизации SIMATIC в BACnet.
  • Функций HVAC с поддержкой обмена данными через BACnet с помощью соответствующих функциональных блоков;
    Функциональные блоки HVAC являются компонентами библиотеки блоков, которые могут включаться в S7 программу пользователя.

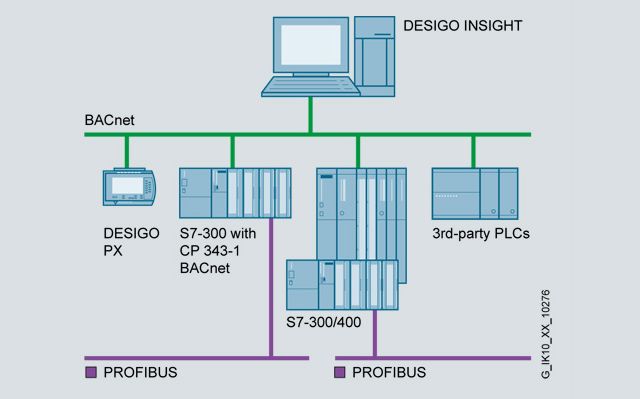

  Пример подключения контроллера S7-300 к сети BACnet через коммуникационный процессор CP 343-1 BACnet

  Сеть BACnet объединяет:

  • Станартные сервисные службы, поддерживаемые коммуникационным процессором CP 343-1 BACnet на своем локальном уровне.
  • Стандартные объекты, образующие с точки зрения пользователя систему управления.

  Актуальная конфигурация BACnet объектов и их отображение в данных контроллера S7 разрабатывается и определяется в среде инструментальных средств BACnet.

  Параметры конфигурации BACnet объектов генерируются инструментальными средствами BACnet и загружаются в контроллер SIMATIC S7 с помощью основных функций загрузки или с помощью Delta загрузки. Эти инструментальные средства могут быть получены бесплатно в ближайшем представительстве Siemens I BT.

  BACnet позволяет использовать для своей работы стандартный транспортный протокол UDP. В отличии от протокола TCP протокол UDP работает без установки соединений. BACnet приборы могут работать только с UDP портом, постоянно выделенным для этой цели. UDP порт номер 47808 = 0xBAC0 зарегистрирован для BACnet.

  Система IP адресов в Ethernet состоит из IP адресов, маски подсети и заданного по умолчанию шлюза. В пределах одной подсети все BACnet приборы имеют одинаковые адреса. В приборах с встроенной поддержкой функций BBMD (BACnet Broadcast Management Device - прибор, управляющий передачей широковещательных сообщений через BACnet), например, в станциях автоматизации DESIGO, автоматическое DHCP присвоение IP адресов вообще не разрешено.

  Для обмена данными BACnet использует широковещательные сообщения, адресованные непосредственно всем приборам. Как правило, IP роутеры Ethernet блокируют широковещательные сообщения, поэтому непосредственное соединение подсетей Ethernet невозможно. управление рассылкой широковещательных сообщений выполняют BBMD приборы.

  Диагностика

  NCM S7 пакета STEP 7 обеспечивает поддержку широкого набора диагностических функций, которые позволяют:

  • Определять оперативные состояния коммуникационного процессора.
  • Получать общую диагностическую и статистическую информацию.
  • Выполнять диагностику соединений.
  • Получать статистическую информацию контроллера LAN.
  • Получать доступ к содержимому буфера диагностических сообщений.

  Диагностика во время работы

  • Интеграция в систему управления сетью на основе поддержки SNMP V1 MIB-2 объектов;
    позволяет получать информацию о текущем состоянии интерфейса Ethernet, например, для управления сетью.

  Конфигурирование

  Для конфигурирования CP 343-1 BACnet необходим STEP 7 V5.4 SP4 или выше и NCM S7 для Industrial Ethernet (включен к комплект поставки STEP 7), а также пакет поддержки аппаратуры (HSP - hardware support package). Параметры настройки коммуникационного процессора сохраняются в памяти центрального процессора. Это позволяет выполнять замену коммуникационного процессора без его повторного конфигурирования.

  Особенности



  • Непосредственное подключение SIMATIC S7-300 к система автоматизации предприятий или зданий через Industrial Ethernet/BACnet со скоростью обмена данными до 100 Мбит/с.
  • Защита инвестиций в существующие системы за счет поддержки открытого обмена данными.
  • Установка на любое посадочное место контроллера.
  • Оптимальная поддержка обслуживания:
    • Web-диагностика.
    • Дистанционное программирование через LAN/WAN (например, через Internet).
    • Мониторинг с использованием инструментальных средств управления сетью (SNMP).
    • Сохранение параметров настройки в съемном модуле памяти C-PLUG, замена модуля без повторного конфигурирования.
  • Защита данных:
    Защита от несанкционированного доступа с помощью паролей, а также конфигурируемого списка разрешенных IP адресов.
  • Использование гнезд RJ45 промышленного исполнения с надежной фиксацией штекера в гнезде. Подключение кабелей с помощью штекеров IE FC RJ45 plug 145/180.

  Технические данные

  Order No.	6FL4 343-1CX10-0XE0
  Product-type designation
  Transmission rate
  Transfer rate at the interface 1	10 … 100 Mbit/s
  Interfaces	2
  Number of electrical connections
  at interface 1 in accordance with Industrial Ethernet	1
  for power supply	1
  Design of electrical connection
  at interface 1 in accordance with Industrial Ethernet	RJ45 port
  for power supply
  Supply voltage, current consumption, power loss
  Type of voltage of supply voltage	DC
  Supply voltage
  1 from backplane bus	5 V
  external	24 V
  Relative positive tolerance at 24 V with DC	20 %
  Relative negative tolerance at 24 V with DC	15 %
  Consumed current
  from backplane bus at 5 V for DC Typical	0,2 A
  from external supply voltage at 24 V with DC
  typical	-
  maximum	0,2 A
  Resistive loss	5.8 W
  Permitted ambient conditions
  Ambient temperature
  during operating	0 … 60 °C
  during storage	-40 … +70 °C
  during transport	-40 … +70 °C
  Comment	-
  Relative humidity at 25 °C without condensation during operating maximum	95 %
  Protection class IP	IP20
  Design, dimensions and weight
  Module format
  Width	40 mm
  Height	125 mm
  Depth	120 mm
  Net weight	0,22 kg
  Product properties, functions, components general
  Number of modules
  per CPU maximum	1
  note	without BACnet protocol: max. 8 per station
  Performance data
  Performance data open communication
  Number of possible connections for open communication by means of SEND/RECEIVE blocks maximum	8
  Data volume
  as user data per TCP connection for open communication by means of SEND/RECEIVE blocks maximum	8 Kibyte
  as user data per UDP connection for open IE communication by means of SEND/RECEIVE blocks maximum	2 Kibyte
  Number of Multicast stations	8
  Performance data S7 communication
  Number of possible connections for S7 communication
  maximum	4
  with PG connections maximum	2
  with PG/OP connections maximum	2
  note	-
  Performance data multi-protocol mode
  Number of active connections with multiprotocol mode	12
  Performance data BACnet
  Protocol is supported BACnet/IP	Yes
  Product function
  BACnet device type AAC (Advanced Application Controller)	Yes
  peer-to-peer between BACnet automation stations	Yes
  BBMD (BACnet Broadcast Management Device)	Yes
  Number of BACnet I/O objects maximum	800
  Total number of BACnet objects maximum	1 500
  Influence on cycle time of automation system	no effect
  Memory capacity of the working memory of the S7-CPU required	4 Kibyte
  Standard for BACnet	Communication based on TCP/IP, BACnet server according to EN 16484, Part 5
  Product functions management, configuration
  Product function MIB support	Yes
  Protocol is supported
  SNMP v1	Yes
  DCP	Yes
  LLDP	Yes
  Configuration software required
  Identification & maintenance
  I&M0 - device-specific information	-
  I&M1 - plant identification/location name	-
  Product functions Diagnosis
  Product function Web-based diagnostics	No
  Product functions switch
  Product feature switch	Yes
  Product function
  switch-managed	No
  Configuration with STEP 7	Yes
  Product functions Time
  Product function
  SICLOCK support	Yes
  pass on time synchronization	Yes
  Protocol is supported NTP	Yes





  Заказной номер	6GK7 343-1CX10-0XE0
  Назначение продукта
  Скорость обмена данными
  Скорость обмена данными через интерфейс 1	10 … 100 Мбит/с
  Интерфейсы
  Количество электрических соединителей:
  интерфейса Industrial Ethernet	2
  подключения цепи питания	1
  Конструкция соединителей:
  интерфейса Industrial Ethernet	Гнезда RJ45
  подключения цепи питания	2-полюсный терминальный блок с контактами под винт
  Электрические параметры
  Род тока цепи питания	Постоянный ток
  Напряжение питания:
  через внутреннюю шину	5 В
  внешнее	24 В
  Допустимое отклонение внешнего напряжения питания вверх от номинального значения	20 %
  Допустимое отклонение внешнего напряжения питания вниз от номинального значения	15 %
  Потребляемый ток:
  от внутренней шины при напряжении 5 В, типовое значение	0,2 A
  от внешнего блока питания при напряжении 24 В:
  типовое значение	-
  максимальное значение	0.2 A
  Потери мощности	5.8 Вт
  Условия эксплуатации, хранения и транспортировки
  Диапазон температур:
  во время работы	0 … +60 °C, при горизонтальной установке
  во время хранения	-40 … +70 °C
  во время транспортировки	-40 … +70 °C
  комментарии	-
  Относительная влажность во время работы при температуре 25 °C, не более	95 %, без появления конденсата
  Степень защиты корпуса	IP20
  Конструкция
  Формат модуля:
  Ширина	40 мм
  Высота	125 мм
  Глубина	120 мм
  Масса	0.22 кг
  Свойства
  Количество модулей:
  на один центральный процессор, не более	1
  замечания	-
  Показатели производительности
  Открытый обмен данными
  Количество соединений для открытого обмена данными с использованием блоков SEND/RECEIVE, не более	8
  Объем данных пользователя:
  на TCP соединение для открытого обмена данными с использованием блоков SEND/RECEIVE, не более	8 Кбайт
  на UDP соединение для открытого обмена данными с использованием блоков SEND/RECEIVE, не более	2 Кбайт
  Количество широковещательных станций	8
  S7 функции связи
  Количество соединений для S7 функций связи:
  максимальное	4
  для PG функций связи, не более	2
  для PG/OP функций связи, не более	2
  замечания	-
  Одновременная поддержка нескольких протоколов
  Количество активных соединений при одновременной поддержке нескольких протоколов	12
  BACnet
  Поддержка протокола BACnet/IP	Есть
  Количество подключаемых приборов ввода-вывода	32
  Поддерживаемые функции:
  прибор BACnet типа AAC (Advanced Application Controller)	Есть
  непосредственный обмен данными между станциями автоматизации BACnet	Есть
  BBMD (BACnet Broadcast Manager Device)	Есть
  Количество BACnet объектов ввода-вывода, не более	800
  Количество объектов BACnet, не более	1500
  Влияние на время цикла системы автоматизации	Нет
  Необходимый объем в загрузочной памяти центрального процессора S7	4 Кбайт
  Стандарты BACnet	Транспортный протокол TCP/IP, BACnet сервер по стандарту EN 16484, часть 5
  Функции управления и конфигурирования
  Поддержка объектов MIB	Есть
  Поддерживаемые протоколы:
  SNMP v1	Есть
  DCP	Есть
  LLDP	Есть
  Необходимое программное обеспечение конфигурирования
  Функции идентификации и обслуживания:
  I&M0 - информация о приборе	-
  I&M1 - заводской идентификатор/ местоположение	-
  Диагностика
  Web диагностика	Нет
  Коммутатор
  Встроенный коммутатор	Есть
  Функции:
  управляемый коммутатор	Нет
  конфигурирование в среде STEP 7	Есть
  Функции времени
  Функции:
  поддержка SICLOCK	Есть
  пересылка сигналов точного времени	Есть
  Поддержка протокола NTP	Есть







  Дальнейшая информация

  Контакты для решения технических вопросов по CP 343-1 BACnet:

  Общая поддержка:
  Siemens AG
  SBT HQ
  Тел.: +41 (0) 41 724 5500
  Факс: +41 (0) 41 724 5501
  E-mail: fieldsupport-zug.ch.sbt@siemens.com

  Для заказа пакетов обращайтесь, пожалуйста, в ближайшее представительство Siemens I BT.
