Мониторы SCD 1297/1597/1997

• Заказные данные
  (1)
• Информационные материалы

  Информационные материалы

  • SCD 1297/1597/1997 - жидкокристаллические мониторы в прочном промышленном исполнении.
  • Они могут использоваться для всех применений.

  Встраиваемые версии:

  • Встраиваемые блоки (для шкафов, столов управления и т.п. )
  • Для встраивания в 19" стойку
  • Настольные модели (только 19" )

  Тип операторского управления:

  • Просто монитор
  • Панели с сенсорным экраном



  Дизайн

  • Прочный алюминиевый корпус
  • Дисплей 12"/15"/19" TFT
  • Антибликовое прочное стекло монитора
  • Просто дисплей, сенсорный экран
  • Частота развертки 30-80 кГц
  • Скорость обновления экрана 50-72 Гц
  • Блок питания 100-240 В AC, 12 В DC и 24 В DC
  • Возможна установка на расстоянии до 20 м от системного блока

  Промышленные LCD мониторы SCD 1297, 1597, 1997 идут в двух версиях:

  • Как встраиваемые устройства
    (для шкафов и столов управления)
    • SCD 1297/1597/1997-E – просто дисплей
    • SCD 1297/1597/1997-ET с аналого-резистивным сенсорным экраном
  • Как встраиваемые в 19" стойку
    • SCD 1297/1597/1997-R – просто дисплей
    • SCD 1297/1597/1997-RT с аналого-резистивным сенсорным экраном

  Обзор поставки:

  • Кабель для блока питания переменного тока
  • Кабели для подключения к системному блоку длиной 1.8 м, 5 м, 10 м или 20 м
  • Руководство по эксплуатации, 2 языка (на немецком и английском)
  • CD-ROM с драйверами для сенсорного экрана

  Специальные характеристики при переходе от CRT мониторов к LCD мониторам

  • Диагональ экрана:
    Для LCD-мониторов применима эмпирическая формула: „размер дисплея в дюймах плюс 2" соответствует сопоставляемому размеру монитора на CRT-базе (14" CRT соответствует 12" LCD).
  • Разрешение:
    При выборе соответствующих LCD-мониторов должно обращаться внимание на то, что решения по выбору LCD-мониторов согласуются с решениями по визуализации.





  Чертеж

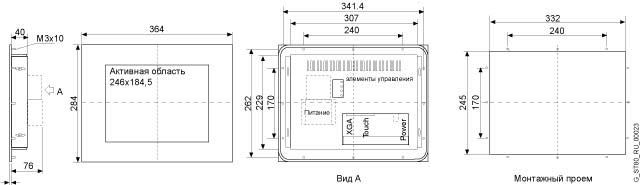

  SCD 1297-E, SCD 1297-ET

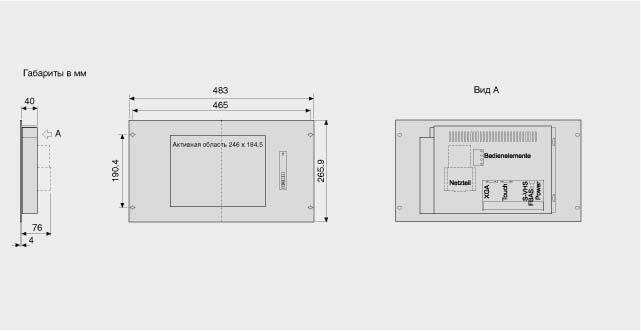

  SCD 1297-R, SCD 1297-RT

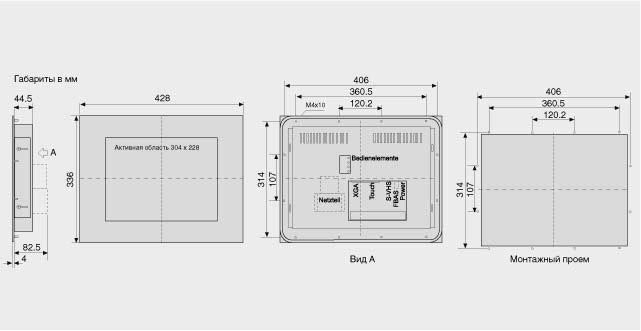

  SCD 1597-E, SCD 1597-ET

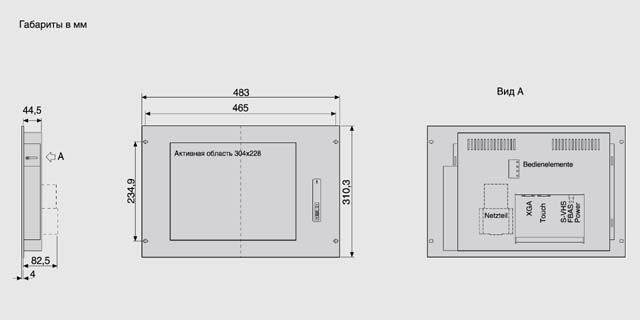

  SCD 1597-R, SCD 1597-RT

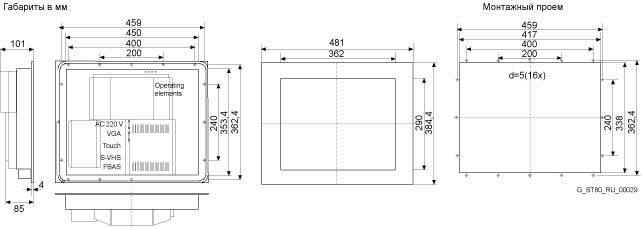

  SCD 1997-E/ET

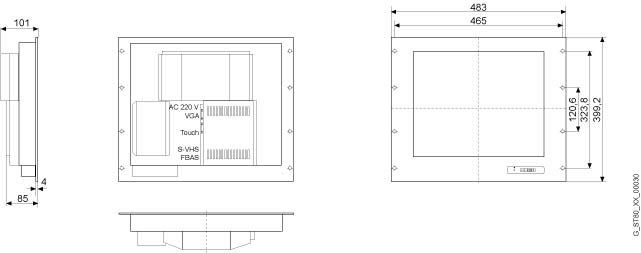

  SCD 1997-R/RT

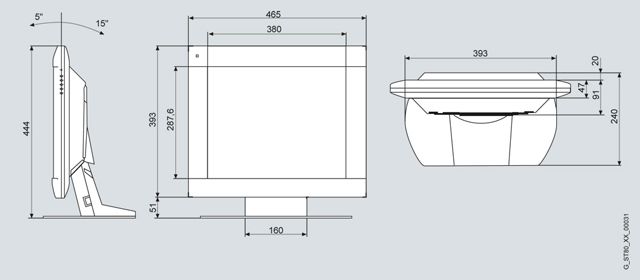

  SCD 19101-D/DT

  Особенности

  • Надежное промышленное исполнение:

  - Отказоустойчивость и долгий срок эксплуатации благодаря высокой ударо и виброустойчивости, а также крайне высокая EMC-совместимость

  - Корпус со степенью защиты IP65 (настольный прибор IP20), обеспечивающий защиту от пыли и влажности

  - Экран из минерального стекла, так называемая механическая защита от давления

  - Соответствие CE-нормы „промышленность“

  - Большой угол обзора до170° по горизонтали и по вертикали

  - Резкое и контрастное отображение изображения

  - Автоматическая юстировка изображения (Auto Adjust)

  • Многообразие вариантов

  • Отсутствие ренгеновских излучений

  • Малое энергопотребление

  • Неутомляемая работа:

  - Большой угол обзора

  - Резкое и контрастное отображение изображения

  - Автоматическая юстировка изображения

  •  Конфигурация для ON Screen Display (OSD)

  • Малая потребность по площади размещения и малый вес

  • Высокая продолжительность эксплуатации





  Технические данные

  Order number		6GF6220-1DA01

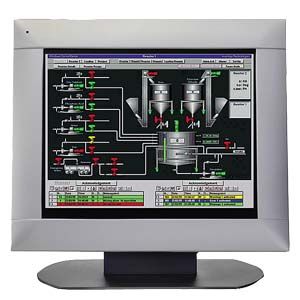

  		SCD 19101-D, 19" LCD DISPLAY
  Display
  Design of display		TFT
  Screen diagonal		19 in
  On Screen Display (OSD) configuration		Yes
  Number of colors		16 000 000
  Resolution (pixels)
  ● Horizontal image resolution		1 280 Pixel
  ● Vertical image resolution		1 024 Pixel
  Control elements
  Input device
  ● Integrated mouse cursor control		No
  Keyboard fonts
  ● Function keys
  — Number of function keys		4
  Supply voltage
  Type of supply voltage		100 - 240 V AC
  permissible range, lower limit (AC)		90 V
  permissible range, upper limit (AC)		264 V
  Interfaces
  Video interfaces
  ● analog video signal (VGA)		Yes
  Ambient conditions
  Ambient temperature during operation
  ● min.		5 °C
  ● max.		40 °C




  Технические данные

  12" мониторы	SCD 1297-E/-ET	SCD 1297-R/-RT
  Основные характеристики
  Напряжение питания
  Напряжение питания	110/230 В перем.ток, 24 В DC пост.ток опционально	110/230 В перем.ток, 24 В пост.ток опционально
  Частота переменного тока/потребляемая мощность	47 … 63 Гц/30 ВА	47 … 63 Гц/30 ВА
  Выключатель питания	Нет	Нет
  Вывод изображения	Полноэкранный	Полноэкранный
  Дисплей
  Дисплей	12" TFT	12" TFT
  Диагональ экрана	12 "	12 "
  Видимая область (ШxВ) в мм	246 x 184	246 x 184
  Угол обзора	120° x 100°	120° x 100°
  Размеры пикселя	0.31 x 0.31	0.31 x 0.31
  Оптимальное разрешение (в пикселях)	800 x 600	800 x 600
  Частота кадров	50 … 72 Гц	50 … 72 Гц
  Частота развертки	30 … 80 кГц	30 … 80 кГц
  Яркость/контраст	300 cd/m2/300:1	300 cd/m2/300:1
  Количество цветов	256k	256k
  Время наработки на отказ подсветки экрана MTBF(50%, при 25 °C)	50,000 часов	50,000 часов
  Элементы управления
  Функциональные клавиши	Нет	Нет
  Мембранная клавиатура и пьезомышь	Нет	Нет
  Сенсорный экран	Опция (1297-ET)	Опция (1297-ET)
  Степень защиты
  Степень защиты в соответствии с EN 60529	IP65	IP54
  Внешние условия
  Температура
  Температура внешней среды во время работы	0 … +40 °C	0 … +40 °C
  Интерфейсы
  Интерфейс аналогового видеосигнала  (VGA)	Да	Да
  PS/2 интерфейсы для клавиатуры и мыши	Нет	Нет
  Последовательный порт для сенсорного экрана	Опция (1297-ET)	Опция (1297-RT)
  Размеры
  Внешние габариты (Ш x В x Г) в мм	364 x 284 x 76	483 x 266 x 80
  Размеры выреза для установки/глубина (Ш x В x Г) в мм	334.4 x 252 x 76	-
  Вес в кГ	5	5







  15" мониторы	SCD 1597-E/-ET	SCD 1597-K	SCD 1597-R/-RT
  Общие характеристики
  Напряжение питания
  Напряжение питания	110/230 В AC, 24 В DC как опция	110/230 В AC, 24 В DC как опция	110/230 В AC, 24 В DC как опция
  Частота переменного тока/ потребляемая мощность	47 … 63 Гц/30 ВА	47 … 63 Гц/30 ВА	47 … 63 Гц/30 ВА
  Выключатель питания	Нет	Нет	Нет
  Вывод изображения	Полноэкранный	Полноэкранный	Полноэкранный
  Дисплей
  Тип дисплея	15" TFT	15" TFT	15" TFT
  Размеры диагонали	15"	15"	15"
  Видимая область (ШxВ) в мм	304 x 228	304 x 228	304 x 228
  Угол обзора	130° x 110°	130° x 110°	130° x 110°
  Размер пикселя	0.30 x 0.30	0.30 x 0.30	0.30 x 0.30
  Оптимальное разрешение (в пикселях)	1024 x 768	1024 x 768	1024 x 768
  Частота кадров	50 … 72 Гц	50 … 72 Гц	50 … 72 Гц
  Частота развертки	30 … 80 кГц	30 … 80 кГц	30 … 80 кГц
  Яркость/контраст	250 cd/m2/300:1	250 cd/m2/300:1	250 cd/m2/300:1
  Количество цветов	16 миллионов	16 миллионов	16 миллионов
  Время наработки на отказ подсветки экрана MTBF(50%, при 25 °C)	35,000 часов	35,000 часов	35,000 часов
  Элементы управления
  Функциональные клавиши	Нет	36 со светодиодами (LED)	Нет
  Мембранная клавиатура и пьезомышь	Нет	Да	Нет
  Сенсорный экран	Опция	Нет	Опция
  Степень защиты
  Степень защиты в соответствии с EN 60529	IP65	IP65	IP54
  Внешние условия
  Температура
  Температура внешней среды во время работы	0 … +40 °C	0 … +40 °C	0 … +40 °C
  Интерфейсы
  Интерфейс аналогового видеосигнала (VGA)	Да	Да	Да
  Интерфейсы PS/2 для клавиатуры и мыши	Нет	Да	Нет
  Последовательный порт для сенсорного экрана	Опция	Нет	Опция
  Размеры
  Внешние габариты (Ш x В x Г) в мм	428 x 336 x 83	483 x 355 x 95	483 x 311 x 83
  Размеры выреза для установки/глубина (Ш x В x Г) в мм	394 x 306 x 83	448 x 333 x 95	-
  Вес в кГ	5.5	5.5	5.5







  19" мониторы	SCD 1997-E/-ET	SCD 1997-R/-RT	SCD 19101-D/-DT
  Основные характеристики
  Блок питания
  Напряжение питания	110/230 В AC	110/230 V AC	110/230 V AC
  Частота переменного тока/потребляемая мощность	47 … 63 Гц/30 ВА	47 … 63 Гц/30 ВА	47 … 63 Гц/30 ВА
  Выключатель питания	Нет	Нет	Нет
  Вывод изображения	Полноэкранный	Полноэкранный	Полноэкранный
  Дисплей
  Тип дисплея	19" TFT	19" TFT	19" TFT
  Размер диагонали	19"	19"	19"
  Видимая область (ШxВ) в мм	359 x 287	359 x 287	359 x 287
  Угол обзора	170° x 170°	170° x 170°	170° x 170°
  Размер пикселя	0.28 x 0.28	0.28 x 0.28	0.28 x 0.28
  Оптимальное разрешение(в пикселях)	1280 x 1024	1280 x 1024	1280 x 1024
  Частота кадров	30 … 100 Гц	30 … 100 Гц	30 … 100 Гц
  Частота развертки	50 … 97 КГц	50 … 97 КГц	50 … 97 КГц
  Яркость/контраст	270 cd/m2/400:1	270 cd/m2/400:1	270 cd/m2/400:1
  Число цветов	16 миллионов	16 миллионов	16 миллионов
  Время наработки на отказ подсветки экрана MTBF(50%, при 25 °C)	50,000 часов	50,000 часов	50,000 часов
  Элементы управления
  Функциональные клавиши	Нет	Нет	Нет
  Мембранная клавиатура и пьезомышь	Нет	Нет	Нет
  Сенсорный экран	Опция	Опция	Опция
  Степень защиты
  Степень защиты в соответствии с EN 60529	IP65	IP54	IP20
  Внешние условия
  Температура
  Темература окружающей среды во время работы	0 … +40 °C	0 … +40 °C	0 … +40 °C
  Интерфейсы
  Интерфейс аналогового видеосигнала (VGA)	Да	Да	Да
  Интерфейсы PS/2 для клавиатуры и мыши	Нет	Нет	Нет
  Последовательный порт для сенсорного экрана	Опция	Опция	Опция
  Размеры
  Внешние габариты (Ш x В x Г) в мм	481 x 385 x 89	483 x 400 x 8	465 x 444 x 91 (stand depth  240)
  Размеры выреза для установки/глубина (Ш x В x Г) в мм	450 x 353.4 x 89	-	465 x 444 x 91 (stand depth 240)
  Вес в кГ	10	10	7









  Дальнейшая информация

  http://www.siemens.com/industrial-lcd
