  Система

  Модульная конструкция новых Siemens распределительных систем опирается на наш многолетний опыт в секторе распределительных  щитов .

  Эта система была приспособлена для удовлетворения индивидуальных требований к распределительным  установкам.

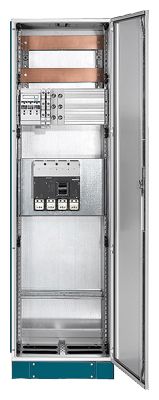

  Новые ALPHA AS модульная распределительная система включает  пустой распределительный щит со съемной задней панелью, дверью, каркас со степенью защиты IP55, сборочные комплекты для индивидуальной сборки, а также широкий выбор аксессуаров

  Шкафы

  Материал: оцинкованный стальной лист покрашенный порошковым покрытием.

  Толщина листа, степень защиты IP43/IP55: корпус 1,25 мм, двери 1 мм

  Цвет: RAL 7035 (светло-серый), далее RAL цвета доступны по запросу

  Сборочный комплект

  Сборочный комплект выполнен из оинкованого стального листаи оснащен наборамидля различного оборудования такими как комутационные приборы и другие.

  Максимальный коммутационный аппарат ,который может устанавливаться в ALPHA 630 - DIN напольный распределительный шкафэто Siemens аппараты номиналом до 630 A.

  Размеры шкафов

  Все размеры указаны в мм.

  Высота: Внутренние размеры: 1800; внешние размеры с цоколем: 1950

  Ширина (внутренний/внешний): 250/300, 500/550, 750/800, 1000/1050, 1250/1300

  Глубина (внешняя): 400

  Сборочные комплекты в панели-размер сетки , высота x ширина: 150 х 250

  Область применения

  Шкафы ALPHA AS  идеальное решение где требуеся шинная система для запитки каскадно соединенных напольных шкафов,

  которые требуют большей  глубины (например, в административном, коммерческом и промышленном здании). Он дополняет линейку Siemens напольных шкафов  с монтажной глубиной 400 мм.
  Распределительный шкаф построен по модульной технологии и предназначен для установки различных монтажных комплектов ALPHA DIN для оборудования Сименс

  Модульные распределительные щиты могут быть поставлены  1-го класса безопасности . Используя в сочетании с правильным фланцами,  могут достичь, степень защиты IP55.

   При помощи ограниченного количества монтажных комплектов возможно решит широкий круг  вопросов по монтажу оборудования.

  Возможна установка   40-mm, 60-mm и 185-mm шинных систем с сечением шин до 30 mm × 10 mm.

  Модульное исполнение позволяет легко проектировать, конфигурировать, производить расчет стоимости а также выполнять монтаж.

  Сборка комплектов, которые  требуют  только один-размер отвертки.





  Особенности

  • Съемная задняя пластина для легкой установки
  • Степень защиты IP55
  • Класс безопасности 1 (защитный провод соединение)
  • Простое планирование благодаря модульной конструкции
  • Гибкое расширение с широкого ряда сборочных комплектов из ALPHA 630
  • Большое пространство для монтажа проводов
  • Простой монтаж благодаря  модулям с быстродействующим замками
  • Концепция системы в соответствии с DIN, EN и стандартов VDE
  • Высокое качество чистовой обработки поверхности: распределительные щиты, сделанные из гальванизированной листовой стали с порошковым покрытием , компоненты системы из стального оцинкованного листа, оцинкованный
  • Двери могут быть открываться справа или слева
  • Угол открытия двери от 170
  • Сменные системы запирания (аксессуары)
  • Передняя крышка с  быстродействующими замками
  • Экологический и пригодный для переработки пластик
