  Библиотека SIMATIC PCS 7 для PAC3200



  Функциональный блок библиотеки PCS 7 - SIMATIC PCS 7 Library PAC3200 - для многофункционального измерительного прибора SENTRON PAC3200  позволяет без проблем интегрировать многофункциональный прибор  в PCS 7 процесс во всем мире.

  Она состоит из одного драйвер-блока, одного блока  диагностики и шаблонов панелей управления. Блоки в SIMATIC S7 поставляют данные о потреблении энергии в шаблоны панелей управления в пользовательском интерфейсе системы управления производственным процессом, генерируют сигналы и гарантируют связь с системой обслуживания PCS 7.

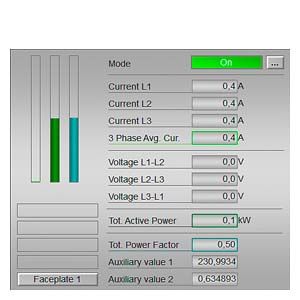

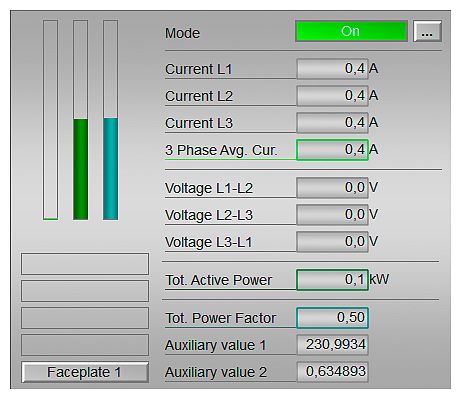

  Шаблоны панелей управления

  Шаблоны панелей управления служат в пользовательском интерфейсе для того, чтобы работать, контролировать и разрешать технологически важным величинам и функциям SENTRON PAC3200 быть отображенными и выполненными как объекту PCS 7.

  Между шаблонами панелей управления и блоками, так же как между блоками и SENTRON PAC3200 существуют со стороны системы двунаправленные связи, служащие не только для отображения значений на шаблонах панелей управления, но так же для ускорения ввода данных в устройство.

  Это делает устройство контроля энергии SENTRON PAC3200 составным компонентом PCS 7.

  Поддерживаемые операционные системы те же, что и для SIMATIC PCS 7, смотри Каталог ST PCS 7 или наши  разделы Mall  "Системы Автоматизации " --> "Автоматизация Процесса" --> "Системы Управления производственным процессом".

  Область применения

  Библиотека SIMATIC PCS 7 для PAC3200 предназначена для использования во всех областях, где используется PCS 7. Полная интеграция в PCS 7 благодаря отсутствию необходимости в специальном системном окружении. Предустановленные модули и символы гарантируют построение системы на проверенных и сертифицированных компонентах продукта.


  Особенности

  • Полная интеграция SENTRON PAC3200 в систему управления процессами PCS 7 через PROFIBUS DPV1 с использованием дополнительных сертифицированных модулей PCS 7
  • Вывод для чтения и отображения данных устройства
  • Ввод предельных величин для контроля через драйвер-блок
  • Перезагрузка величин на устройстве (мин / макс величины)
