Станция оператора HMI

• Информационные материалы

  Информационные материалы

  Операторские станции SIMATIC HMI представляют собой готовые к эксплуатации решения "под ключ" на основе панелей SIMATIC или панельных ПК.





  Область применения

  Комплектные станции оператора могут применяться там, где невозможна установка HMI устройств в шкаф управления или непосредственно у машины. Станции оператора предназначены для:

  • Промышленного использования
  • Полупромышленного использования
  • Применения в пищевой промышленности и  производстве табака



  Дизайн

  Концепция станций оператора HMI основана на модульном подходе, когда HMI-устройства устанавливаются в корпуса согласно выполняемым функциям.

  • Корпус для HMI-устройств со сепенью защиты IP65
  • Может быть смонтирован на стенде, на 500 мм или 750 мм скобах
  • Может вращаться, используя соответствующие элементы
  • Подключение для внешних клавиатуры и мыши
  • Могут быть установлены специальные аппаратные компоненты

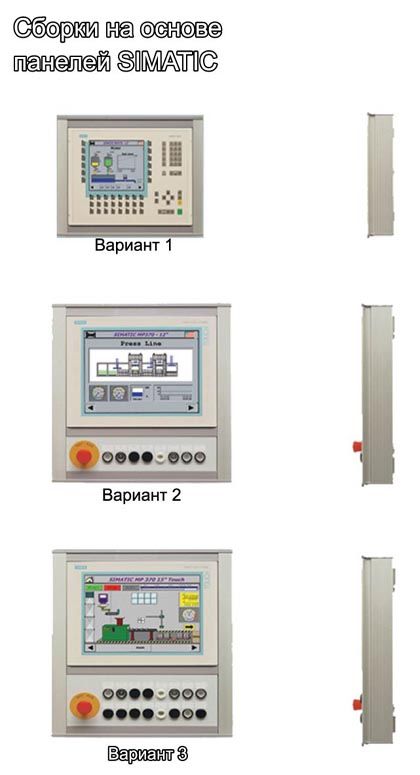

  Станции оператора на базе панелей SIMATIC

  Варианты для SIMATIC Multi Panel, Operator Panel, Touch Panel:

  • Компактная конструкция благодаря малой глубине монтажа
  • Различные варианты установки благодаря малому весу
  • Максимальная глубина корпуса 99 мм
  • Вариант 1:
    Корпус
  • Вариант 2:
    Корпус с одним рядом управляющих элементов
  • Вариант 3:
    Корпус с двумя рядами управляющих элементов

  Все варианты предназначены для работы в диапазоне температур до + 40 °C.



  Станции оператора на базе SIMATIC Panel PC

  Варианты для PC 670:

  • Подходит для применения в жестких промышленных условиях
  • Максимальная глубина корпуса 180 мм
  • Вариант 1:
    Корпус
  • Вариант 2:
    Корпус с одним рядом управляющих элементов
  • Вариант 3:
    Корпус с двумя рядами управляющих элементов
  • Вариант 4:
    Корпус с двумя рядами управляющих элементов и держателем клавиатуры

   Все варианты предназначены для работы в диапазоне температур до + 34 °C и + 39 °C, в зависимости от варианта исполнения и рассеиваемой мощности.



  Функции

  • Непрерывное, быстрое функционирование
  • Станции оператора могут быть быстро адаптированы для различных операторов
  • Последовательная, легкая для изучения философия управления
  • Устойчивы к ударам и вибрациям во время работы
  • Подходящий выбор устройств (устройства SIMATIC HMI начиная с 10“ дисплеев)
  • Обеспечивается передача данных и доступ к дискам и интерфейсам
  • Непосредственное управление машиной (простые элементы управления для прямого подключения к элементам машины)
  • Простой алфавитно-цифровой ввод
  • Учитывается необходимость защиты от чистящих реактивов



  Особенности

  • Высокая степень адаптации для промышленности благодаря надежному промышленному дизайну
  • Решение под ключ, проверенное и сертифицированное с точки зрения эргономики и техники
  • Безопасная работа в требуемых условиях окружающей среды
  • Температурный тест и температурный мониторинг
  • Подходит также для специализированных отраслей
  • Высочайший уровень доступности и защиты инвестиций
  • Поддержка, сервис и ремонт в соответствии с традициями качества Siemens:
  • Предотвращение перегревов внутри корпуса благодаря оптимальной установке продуктов HMI
  • Вычисление максимальной температуры станции оператора в режиме непрерывной эксплуатации и в требуемом месте установки.
  • Гарантированное соблюдение допустимых нагрузок на вращающиеся запоминающие устройства и большие дисплеи благодаря тестам работающей станции оператора на удар и вибрацию
  • Соблюдение законодательных требований (сертификация)
  • Вычисление и тестирование требуемой степени защиты и электромагнитных измерений
  • Обеспечение качества поверхности и сопротивляемости к абразивным и химическим средам
  • Все улучшения для применения станции оператора в специальных условиях достигаются, по возможности, с помощью пассивных технологий (например, без устройств кондиционирования воздуха) с целью обеспечения длительной и безошибочной работы

  Дальнейшая информация

  Замечания по заказу

  Спецификация продукта и оценка стоимости.

  • Спецификация продукта согласно требованиям заказчика
  • Оценка стоимости специалистами SIMATIC HMI:
  • Разовые затраты
  • Затраты на опытный образец
  • Цена стандартного устройства
  • Общие условия (соглашение по продукту)

  Процесс

  Заказные продукты разрабатываются и производятся в соответствии со стандартами качества. Для тестирования продукта создаются прототипы. Как только заказчик одобрил прототип, он проходит сертификацию и запускается в производство.

  Устройства производятся на заводском оборудовании, учитывая прогноз на количество изделий. С этой целью заказчик выдает прогноз на количество изделий.

  В случае возникновения вопросов и проблем заказчик может обратиться в круглосуточную службу поддержки SIMATIC Customer Support. Дополнительно имеется специальная служба OEM поддержки. Специальная линия поддержки может быть организована под проект заказчика в случае большого заказа.

  • Пользовательские продукты могут быть заказаны только вместе с подписанием соглашения по продукту. Следующие пункты оговариваются в соглашении:
  • Поставка и цены
  • Логистика - годовой объем, приобритаемое количество, поставка партий изделий
  • Запасные части
  • Сервис

  Ремонт и хранение запасных частей

  Ремонт производится только на индивидуальной основе.

  Специальные запасные части (фронты устройств) хранятся у заказчика и предоставляются им в случае необходимости после завершения поставки.



  Контакты

  Пожалуйста, обращайтесь в местный/национальный офис Siemens HMI.



  http://www.siemens.de/hmi-oem
