Устройства плавного пуска SIRIUS 3RW44

Заказные данные
(264)
Аксессуары
(30)

SIRIUS 3RW44

Помимо плавного разгона/торможения, полупроводниковые устройства плавного пуска SIRIUS 3RW44 предоставляют множество функций для повышенных требований эксплуатации. Они покрывают диапазон до 710 кВт (при 400 В) при линейном включении и до 1200 кВт (при 400 В) при включении внутри треугольника.

Устройства плавного пуска SIRIUS 3RW44 характеризуются компактным размерами, благодаря которым возможна экономия пространства и четкая планировка шкафа управления. Инновационная модель SIRIUS 3RW44 для оптимизированного пуска/остановки двигателя является прекрасной экономичной альтернативой по сравнению с обычными преобразователями частоты. Новые технологии управления крутящим моментом и регулируемое ограничение тока, которые были использованы для устройств плавного пуска расширенного применения, позволяют решать с помощью данных устройств любые задачи. Данные устройства гарантируют надежное отсутствие внезапных бросков тока и момента во время пуска/остановки двигателя. Это является весомым аргументом в пользу экономичности данных устройств, особенно если просчитать их размеры и затраты на их обслуживание. Идет ли речь о включении в линию или включении внутри треугольника – приобретение устройств плавного пуска SIRIUS 3RW44 является экономически выгодной как с точки зрения их габаритных, так и с точки зрения их стоимостных характеристик.

Сочетание различных возможностей запуска, работы и остановки обеспечивает оптимальную адаптацию к самым различным условиям применения. Настройка и управление могут осуществляться с помощью удобного набора клавиш и многострочного графического дисплея с удобным меню и подсветкой. Оптимизация пуска и остановки двигателя выполняется посредством нескольких установок на заранее выбранном языке. Четырехклавишное управления и текстовый дисплей для каждого пункта меню гарантирует полную ясность процесса параметризации и самой работы.

Применяемые стандарты

IEC 60947-4-2
UL/CSA

Область применения

ENG_413132.PDF

Полупроводниковые устройства плавного пуска SIRIUS 3RW44 предназначены для плавного пуска/остановки с управлением вращающим моментом двигателя, а также для торможения 3-фазных асинхронных двигателей.

Области применения

Насосы
Вентиляторы
Компрессоры
Водный транспорт
Системы транспортировки и лифты
Гидравлическое оборудование
Механические инструменты
Дробилки
Пилы
Миксеры
Центрифуги
Промышленные охладительные и морозильные установки

Технические данные

More information
Manual, see https://support.industry.siemens.com/cs/ww/en/view/21772518
FAQs, see https://support.industry.siemens.com/cs/de/en/ps/16214/faq
Catalog LV 10, see https://www.siemens.com/lowvoltage/lv10

Дальнейшая информация

ENG_413128.PDF

Концепция цепи

Устройства плавного пуска SIRIUS 3RW44 могут быть подключены двумя способами.

Включение в линию: Коммутирующие устройства для изоляции и защиты двигателя подсоединяются последовательно с устройством плавного пуска. Двигатель подсоединен к устройству плавного пуска тремя проводами.

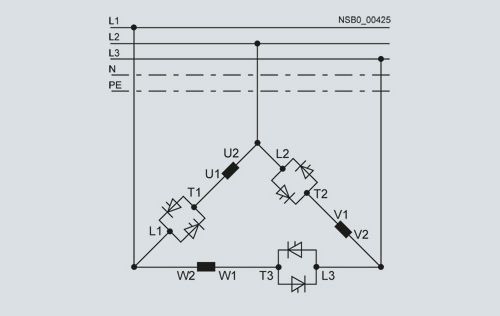

Включение внутри треугольника: Аналогичное подключению с пускового устройства «звезда-треугольник». Фазы устройства плавного пуска подсоединяются последовательно с обмотками двигателя. Устройство плавного пуска должно коммутировать фазный ток, равный примерно 58 % номинального тока двигателя (линейный ток).

Сравнение способов подключения

Включение в линию:

Номинальный ток Ie соответствует номинальному току двигателя In, 3 проводника к двигателю.

Включение внутри треугольника:

Номинальный ток Ie соответствует примерно 58 % номинального тока двигателя In, 6 проводников к двигателю (как устройство запуска «звезда-треугольник»)

Какой способ подключения выбрать?

Соединение в линию сопряжено с меньшими сложностями. Если длина соединительного кабеля устройства плавного пуска с двигателем является значительной, то данный способ соединения предпочтителен. При соединении в треугольник монтаж вдвое сложнее, однако меньшие размеры устройства позволяют использовать его при той же мощности.

Благодаря возможности переключения соединения работы в линию и треугольник, всегда можно сделать выбор в пользу оптимального решения.

Функция торможения возможна только при включении в линию.

Конфигурация

Полупроводниковое устройство плавного пуска 3RW44 предназначено для нормальных условий запуска. В случае тяжелых условий запуска или повышенного количества пусков в час, должно быть выбрано более мощное устройство.

Для длительного времени пуска рекомендуется применять в двигателе термисторы PTC. Также это относится и к режимам остановки: плавный останов, насосный останов и торможение постоянным током, так как во время остановки в этих режимах возникает дополнительная токовая

нагрузка в отличие от свободного выбега.

В фидере двигателя между устройством плавного пуска и двигателем не разрешается использовать элементы, имеющие ёмкость (например, устройства компенсации). Также нельзя использовать активные фильтры в соединении с устройствами плавного пуска.

Все элементы силовой цепи (предохранители и коммутационные устройства) должны быть рассчитаны на условия прямого пуска двигателя, с учётом токов короткого замыкания. Предохранители, коммутационные устройства и реле перегрузки должны заказываться отдельно.

Состав гармоник пусковых токов должен быть учтён при выборе автоматического выключателя при выборе автоматических выключателей (при выборе расцепителя).

Последовательный интерфейс RS 232, параметрирование и программа для настройки Softstarter ES

Полупроводниковые устройства плавного пуска 3RW44 оснащены ПК интерфейсом для связи с программой Softstarter ES и модулем работы и мониторинга.

Инструкция к SIRIUS 3RW44

Инструкция по эксплуатации содержит важную информацию о планировании, обслуживании, а также о способах подключения и технических характеристиках для всех устройств.

Программа для выбора и симуляции Win-SOFTSTARTER

С помощью данной программы можно моделировать работу всех устройств плавного пуска Siemens с учётом различных параметров: характеристик цепи питания, данных о двигателе и нагрузке, а также с учётом требований для специальных применений.

Данная программа является отличным инструментом, который делает просто излишними сложные и длительные ручные расчеты для выбора необходимого устройства плавного пуска.

Вы можете разместить заказ на CD-ROM с данной программой:

Заказной номер: E20001-D1020-P302-V2-7400.

Курсы подготовки к работе с УПП SIRIUS (SD-SIRIUSO)

Компания Siemens предлагает 2-дневный курс подготовки к работе с полупроводниковыми устройствами плавного пуска SIRIUS. Для того, чтобы наши клиенты и технический персонал были осведомлены о возможностях конфигурирования, монтажа и обслуживания данного оборудования.
