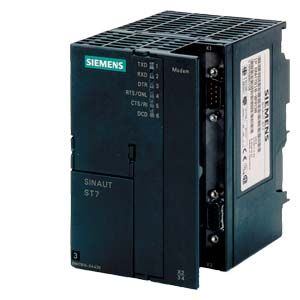

Телефонный модем MD3

Заказные данные
(2)
Аксессуары
(2)

Модем аналоговой телефонной сети, поддерживающий функции автоматического вызова абонента.
Может использоваться для обмена данными через выделенную линию.
Дуплексный обмен данными через 2-проводную выделенную линию в звуковом диапазоне частот.
Использование частных или арендованных телекоммуникационных каналов в качестве выделенных линий связи.

Область применения

Модем MD3 является компонентом системы SINAUTST7. Однако, он может использоваться вне системы SINAUT ST7 в качестве стандартного телефонного модема или модема выделенной линии. Конструкция и технические характеристики MD3 позволяют эксплуатировать данный модем в промышленных условиях.

Телефонный модем

В режиме телефонного модема MD3 способен устанавливать связь через аналоговую телефонную сеть с другими модемами MD3 или другими совместимыми устройствами. Например, с модемами MD125 или MDM 2425BDX системы SINAUT ST1. В этом случае MD3 поддерживает функции автоматического вызова абонента.

Модем выделенной линии

MD3 способен поддерживать обмен данными через частные или арендованные выделенные линии связи. В качестве арендованных выделенных линий могут использоваться каналы связи аналоговых телефонных сетей или аналоговые и цифровые каналы связи коммутируемых телефонных сетей. Максимальная скорость передачи данных через такие каналы связи ограничена только функциональными возможностями модема.

Максимальная длина частной выделенной линии без использования усилителей/ повторителей с ненагруженной линией 2 x 2 x 0.8 J-Y(St)Y для модема MD3 может составлять:

34 км при скорости передачи данных 300 бит/с;
28 км при скорости передачи данных 1200 … 19200 бит/с и
19 км при скорости передачи данных 33600 бит/с.

В арендованных выделенных линиях телефонных сетей отсутствуют ограничения на максимальную протяженность канала связи. Необходимые уровни сигналов для надежной передачи данных обеспечиваются провайдером выделенной линии. Для подобного варианта рекомендуется использовать линии М1020 и М1025.

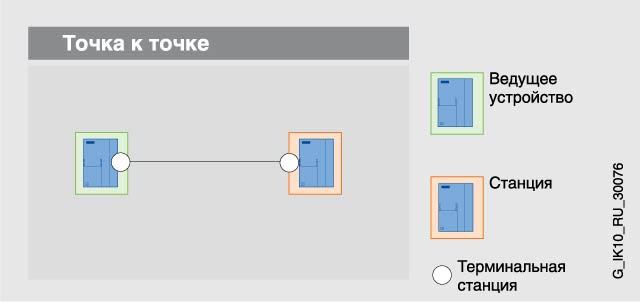

MD3 обеспечивает поддержку сетевых соединений "точка к точке" и звездообразных сетевых структур. Звездообразные структуры формируются подключением к одному модулю TIM (контроллер) до 32 модемов MD3. Такое соединение выполняется через последовательный интерфейс RS 485. Каждый модем MD3 в такой конфигурации поддерживает одно соединение “точка к точке”.

Дизайн

Модем MD3 обладает всеми преимуществами модулей S7-300:

Компактная конструкция;
пластиковый корпус формата модулей SIMATIC S7-300 шириной 80 мм.
Гнездо RJ12 для подключения модема к телефонной розетке или выделенной линии с помощью соединительного кабеля 6NH7 700-3BR60 (включен в комплект поставки).
9-полюсный штекер соединителя D-типа последовательного интерфейса RS 232 для подключения модема к коммуникационному модулю TIM.
9-полюсное гнездо соединителя D-типа последовательного интерфейса RS 485 для подключения модема к коммуникационному модулю TIM.
4-полюсный терминальный блок для подключения цепи питания =24 В.
Светодиодные индикаторы TXD, RXD, DTR, RTS/ONL, CTS/RI и DCD.

Простота монтажа:
- установка на стандартную профильную шину S7-300;
- установка на стандартную 35 мм профильную шину DIN с использованием адаптера 6NH7 760-0AA, который заказывается отдельно.
Работа с естественным охлаждением без использования буферной батареи.

Интеграция

Телефонный модем

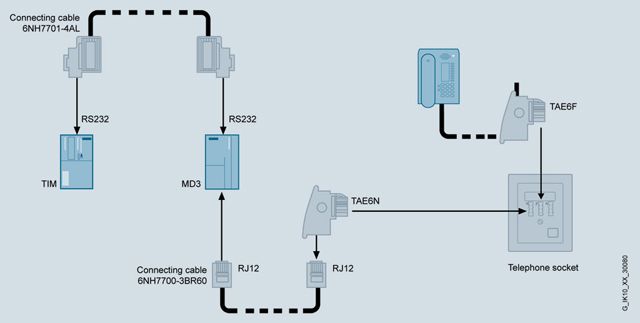

На приведенном ниже рисунке показан пример использования MD3 в режиме телефонного модема, поддерживающего функции автоматического вызова абонента. Модем подключается к модулю TIM через последовательный интерфейс RS 232. С помощью соединительного кабеля 6NH7 700-3BR60 (входит в комплект поставки) модем подключается к телефонной розетке TAE6. При использовании телефонной розетки TAE6F параллельно с модемом к той же телефонной розетке может быть подключен телефон.

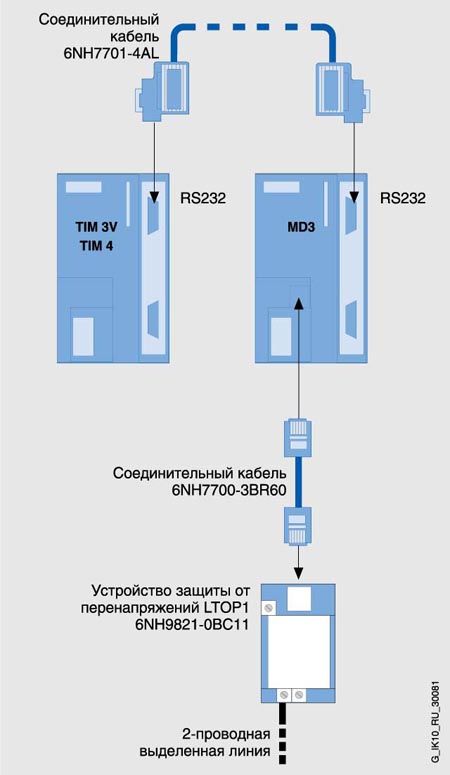

Модем выделенной линии: подключение MD3 к модулю TIM через RS 232

Через последовательный интерфейс RS 232 к коммуникационному модулю TIM допускается подключать только один модем MD3, поддерживающий сетевое соединение “точка к точке”.

На приведенном ниже рисунке показан пример соединения сетевых компонентов при терминальном подключении 2-проводной выделенной линии связи. Соединительный кабель 6NH7 700-3BR60 входит в комплект поставки модема MD3.

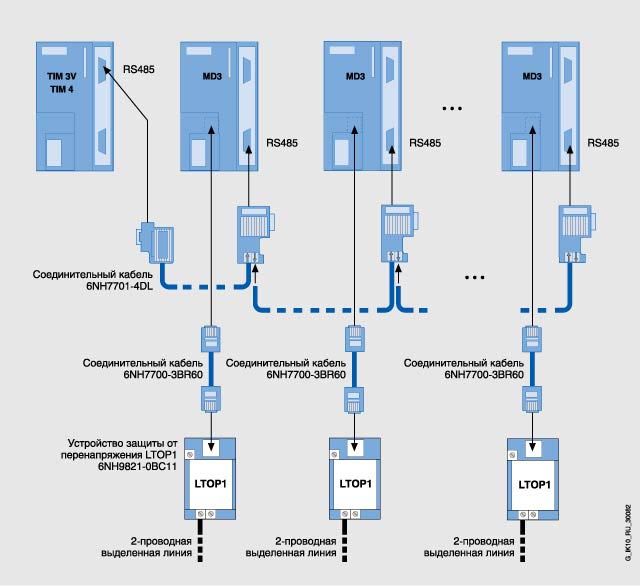

Модем выделенной линии: подключение модемов MD3 к модулю TIM через RS 485

Через последовательный интерфейс RS 485 к одному коммуникационному модулю TIM может быть подключено несколько модемов MD3. Каждый модем поддерживает свое соединение “точка к точке”, образуя лучи звездообразной структуры WAN.

Для подключения модуля TIM к первому модему MD3 используется стандартный соединительный кабель 6NH7 701-4DL. Готовых соединительных кабелей для выполнения соединений между модемами MD3 не выпускается. Для этих целей рекомендуется использовать стандартный кабель 6XV1 830-0EH10 и соединители 6ES7 972-0BA12-0XA0 (см. раздел “PROFIBUS”).

Модем выделенной линии: максимальная длина канала связи

Приведенная ниже таблица позволяет производить расчет максимальной протяженности канала связи для модема MD3 в зависимости от скорости передачи данных.
Величины, приведенные в таблице, соответствуют ненагруженной линии типа 2 x 2 x 0.8 J-Y(St)Y.

При вычислении максимальной протяженности линии связи был использован запас уровня 4 ДБ. Это гарантирует обеспечение надежной передачи данных при использовании кабелей различных типов.

Скорость передачи данных (бит/с)	Максимальная длина линии связи (км)
	Уровень передача 15 ДБ		Уровень передачи -10 ДБ
	с LTOP	без LTOP	с LTOP	без LTOP
С терминальным резистором Z = Zr
300	29	30	34	35
1200 ... 19200	23	24	28	29
33600	14	15	19	20

Особенности

Пластиковый корпус формата модулей S7-300 шириной 80 мм.
Монтаж на стандартную профильную шину S7-300 или на 35 мм профильную шину DIN с помощью адаптера 6NH7 760-0AA (заказывается отдельно).
Напряжение питания =24 В.
Встроенные последовательные интерфейсы RS 232 и RS 485.
Гальваническое разделение цепей питания с цепями последовательных интерфейсов RS 232/RS 485.
Максимальная скорость передачи данных 33600 бит/с.

Технические данные

	Телефонный модем MD3
Интерфейсы:
подключения выделенной линии	RJ12
RS 232 для подключения к терминалу данных	9-полюсный штекер соединителя D-типа
RS485 для подключения к терминалу данных	9-полюсное гнездо соединителя D-типа
подключения цепей питания	4-полюсный терминальный блок
Напряжение питания	=24 В
Потребляемый ток
от источника =24 В	200 мА
Потребляемая мощность	4.8 Вт
Условия эксплуатации, хранения и транспортировки:
диапазон рабочих температур	0 ... +60 °C
диапазон температур хранения и транспортировки	-40 ... +70 °C
относительная влажность, не более	95 % при +25 °C
Конструкция:
формат модуля	Компактный модуль S7-300 шириной 80 мм
габариты в мм	80 x 125 x 120
масса	300 г
Степень защиты	IP20
Среда передачи данных	Аналоговая телефонная линия с автоматическим вызовом абонента. Выделенная линия: 2-проводная витая пара, ненагруженная.
Поддерживаемые коммуникационные стандарты ITU:
V.22	1200 бит/с, дуплексный режим работы
V.22	до 2400 бит/с, дуплексный режим работы
V.32	до 4800 бит/с, дуплексный режим работы
V.32	до 9600 бит/с, дуплексный режим работы
V.32	до 14400 бит/с, дуплексный режим работы
V.34	до 19200 бит/с, дуплексный режим работы
V.34	до 33600 бит/с, дуплексный режим работы
Коррекция ошибок	V.42 и MNP4
Сжатие данных	V.42bis и MNP5
Управление модемом	Система команд AT или V.25bis
Устанавливаемая настройка телефонного фильтра	12 кГц 16 кГц
Процедура вызова абонента	Тональный набор Импульсный набор
Компоненты формирования замкнутой цепи	Доступны; могут подключаться и отключаться
Динамик	Доступен; может подключаться и отключаться
Согласование линии	600 Ом Zr (зависит от частоты)
Устанавливаемый уровень передачи	-10 ДБ -15 ДБ
Формат символа при асинхронной передаче данных	10 или 11 бит
Стандартные профили выделенных линий	300 бит/с (непосредственно) 1200 бит/с (непосредственно) 2400 бит/с (непосредственно) 9600 бит/с (непосредственно) 19200 бит/с (непосредственно) 19200 бит/с (через буфер) 33600 бит/с (через буфер)
Совместимость с модемами SINAUT:
MD125
V.22	1200 бит/с, дуплексный режим
MDM2425B DX
V.22	2400 бит/с, дуплексный режим
V.22	2400 бит/с, дуплексный режим
MD3 (аппаратура версии < 4)
V.22	1200 бит/с, дуплексный режим
V.22	2400 бит/с, дуплексный режим
V.32	4800 бит/с, дуплексный режим
V.32	9600 бит/с, дуплексный режим
V.32	14400 бит/с, дуплексный режим
Сертификаты	Европа США Канада
Рекомендуемые типы арендуемых выделенных линий	M1020 M1025
